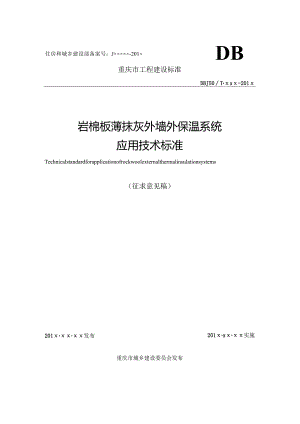

住房和城乡建设部备案号：J×××××-201×DB重庆市工程建设标准DBJ50Tx-201岩棉板薄抹灰外墙外保温系统应用技术标准Technicalstandardforapplicationofrockwoolexternalthermalinsulationsystems（征求意见稿）201发布201x实施重庆市城乡建设委员会发布重庆市工程建设标准岩棉板薄抹灰外墙外保温系统应用技术标准TechnicalstandardforapplicationofrockwoolexternalthermalinsulationsystemsDBJ50T-xxx-201x主编单位：中煤科工集团重庆设计研究院重庆市绿色建筑技术促进中心批准部门：重庆市城乡建设委员会施行日期：201X年XX月XX日前言为推进和规范岩棉板薄抹灰外墙外保温系统在建筑工程中的应用，根据重庆市城乡建设委员会关于下达2017年重庆市工程建设标准制订（修订）项目计划（第二批）的通知（渝建（2017）628号）文件要求，标准编制组经广泛调查研究，认真总结工程实践经验，参考有关国家标准，并在广泛充分征求意见的基础上，修订本标准。本标准的主要技术内容是：1.总则；2.术语；3基本规定；4性能要求；5设计；6施工；7验收。本标准修订的主要技术内容是：1提高了岩棉板薄抹灰外墙外保温系统的使用高度要求；2调整岩棉板技术性能指标；3新增材料包装、存储及运输相关要求；4完善岩棉板薄抹灰外墙外保温系统设计、施工与验收章节相关条文。本标准由重庆市城乡建设委员会负责管理，中煤科工集团重庆设计研究院负责具体技术内容的解释。在本标准执行过程中，请各单位注意收集资料，总结经验，并将有关意见和建议反馈给中煤科工集团重庆设计研究院（0本标准主编单位：中煤科工集团重庆设计研究院重庆市绿色建筑技术促进中心本标准参编单位：本标准主要起草人：本标准审查专家:目次1总则12术语23基本规定44性能要求64.1 系统性能64.2 材料性能74.3 材料包装、贮存与运输125设计135.1 一般规定135.2 抗风荷载设计145.3 热工设计155.4 构造设计156施工216.1 一般规定216.2 施工准备226.3 施工流程236.4 施工要点247验收277.1 一般规定277.2 主控项目287.3 一般项目31本标准用词说明33引用标准名录34条文说明36Contents1 GeneralProvisions错误!未定义书签。2 Terms错误!未定义书签。3 BasicRequirement错误!未定义书签。4 PerformanceRequirements64.1 SystemPerformance64.2 MaterialsPerformance74.3 Materialspackage,storageandtramsportation125 Design错误!未定义书签。5.1 GeneralRequirement错误!未定义书签。5.2 Wind1.oadDesign错误!未定义书签。5.3 ThermalEngineeringDesign错误!未定义书签。5.4 StructureDesign错误!未定义书签。6 Construction错误!未定义书签。6.1 Generalrequirement错误!未定义书签。6.2 Constructionpreparation错误!未定义书签。6.3 Constructionprocess错误!未定义书签。6.4 Constructionpoint错误!未定义书签。7 Acceptance错误!未定义书签。1.1 IGeneralrequirement错误!未定义书签。1.2 Dominateitem281.3 Generalitem错误!未定义书签。Explanationpfwordinginthisstandards错误!未定义书签。1.istofquotedstandards错误!未定义书签。Explanaton错误!未定义书签。1.0.1为规范岩棉板薄抹灰外墙外保温系统的工程应用，做到安全适用、技术先进、经济合理，确保质量，制定本标准。条文说明:建筑防火问题,是关系到人民生命财产安全的重大问题,在外墙外保温工程中应.引起充分的关注和高度的重视。由于重庆地区土地资源有限,高层建筑也已经成为城市建筑的主流,应更加关注建筑的防火安全性。国家标准建筑防火设计规范GB50016-20I4已经明确了k级保温材料的使用范围,主要有设置人员密集的场所,住宅建筑高度大于100m的建筑,除住宅建筑和设置人员密集场所的其他建筑高度大于50m的建筑。在使用A级保温材料组成的外墙外保温系统中,岩棉板薄抹灰外墙外保温系统是一种比较成熟的外保温技术,也是目前重庆地区使用较为广泛一种外墙保温材料。岩棉板薄抹灰外墙外保温系统应用技术规程DBJ50/T-141.2012发布实施以来,对推动对重庆市场建筑节能行业的快速发展起到了无可替代的巨大促进作用。随着国家对外墙外保温系统质量要求不断提高,以及国内岩棉行业自身技术发展进步,原有标准已不能满足实际情况,因此对该标准进行修订。1.0.2本标准适用于重庆地区新建、扩建和改建的民用建筑以及既有民用建筑节能改造中的岩棉板薄抹灰外墙外保温工程的设计、施工及验收。条文说明:本条明确本标准适用范围。既有民用建筑节能改造工程改造前,应对基层墙体墙面进行处理,使其满足设计和施工要求。1.0.3岩棉板薄抹灰外墙外保温工程的设计、施工及验收除应符合本标准外，尚应符合国家和重庆市现行有关标准的规定。条文说明:本系统在建筑节能保温工程应用的材料、设计、施工与脸收中,凡涉及国家和重庆市相关标准或规定,应同时遵守标准或规定的要求,特别是其中的强制性条文，这是确保正确使用和安全使用的需要。与本标准密切相关,应配套使用的国家现行标准主要有建筑外墙外保温工程技术规程JGJI44、建筑外墙外保温用岩棉制品GB“25975、岩棉薄抹灰外墙外保温系统材料JG/T4832术语2.1.1 岩棉板薄抹灰外墙外保温系统externalthermalinsulationcompositesystembasedonrockwoolboard置于建筑物外墙外侧，与基层墙体采用锚固和粘结方式连接固定的外墙非承重保温系统。系统由岩棉板为保温层、固定保温层的胶粘剂和锚栓、抹面胶浆和耐碱玻纤网复合而成的薄抹面层、饰面层等组成，还包括必要时采用的护角、托架等配件。以下简称“岩棉板外保温系统条文说明:按岩棉板使用时纤维的排列方向的差异,可分为垂直纤维岩棉板和平行纤维岩棉板。由于平行纤维岩棉板本身的抗拉强度较低,结合重庆地区的实际使用情况以及工程安全性,本技术标准规定平行纤维岩棉板仅适用于非透明藕墙岩棉板薄抹灰外墙外保温系统的保温层。其他饰面岩棉板薄抹灰外墙外保温系统的保温层应选用垂直纤维岩棉板。2.1.2 外墙外保温防火隔离带fireproofbarrierinexternalthermalinsulationsystems置于建筑物外墙外侧，设置在难燃保温材料外墙外保温系统中，按水平方向分布，高度方向具有一定尺寸，并能阻止火灾蔓延的建筑外墙外保温防火构造。2.1.3 平行(垂直)纤维岩棉板Paranel(vertical)rockwoolboard由玄武岩及其他火成岩石等天然矿石为主要原料，经高温熔融后通过离心力或高压气体喷吹成纤维,加入适量热固性树脂胶粘剂及憎水剂后,经压制、固化、切割制成的板状制品。纤维排列方向平行于板面的称“平行纤维岩棉板”；纤维排列方向垂直于板面的称为“垂直纤维岩棉板二条文说明:垂直纤维岩棉板为平行纤维岩棉板经切割后经90°翻转使用的条状制品,该制品的厚度为切割间距,宽度为岩棉板的厚度,又称“岩棉条”。2.1.4 抹面层rendering由抹面胶浆与耐碱玻璃纤维网布复合而成，敷设在岩棉板保温层上，保护岩棉板并具有防裂、防水、抗冲击和防火作用的薄抹灰构造层。2.1.5 饰面层finishingcoat对岩棉板薄抹灰外墙外保温系统起装饰和保护作用的外装饰构造层。2.1.6 锚栓mechanicalfixings由尾端带圆形锚盘的塑料膨胀套管和塑料钉或具有防腐性能的金属螺钉组成的用于将岩棉板固定于基层墙体的机械固定件。2.1.7 配件fitting与岩棉板薄抹灰外墙外保温系统配套使用的附件，如密封胶、包角条、滴水线、护角、托架等。3基本规定3.0.1岩棉板外保温系统与基层墙体应连接可靠，在重力荷载、风荷载、地震作用、温度和湿度作用、以及主体结构变形等的共同作用下，应使用安全。在正常使用状态下，不产生裂缝、空鼓或脱落。条文说明:岩棉板外保温系统由于处于外墙外侧,时刻受到外界环境热胀冷缩、湿涨干缩的影响:同时,基层墙体的变形、风荷载、地震作用等都会在岩棉板外保温系统中产生内力:使得岩棉板外保温系统处于复杂的受力状态下。因此在选用岩棉外保温系统的固定技术和构造时,应综合考虑这些因素,保证岩棉板外保温系统与基层墙体可靠连接,保证其在正常使用状态下不产生裂缝或空鼓:保证其在地震发生时，不从基层墙体上脱落,以免伤人,造成地震的次生灾害。3.0.2岩棉板外保温系统工程应进行抗风荷载承载力验算，并应符合现行国家标准建筑结构荷载规范GB50009对围护结构的风荷载要求。验算时应采用单一安全系数法。条文说明:根据现行国家标准建筑结构可靠度设计统一标准GB50068的相关规定,对于岩棉外保温系统的抗风荷载承载力的分析,可以按照建筑结构单一安全系数法进行分析计算。3.0.3岩棉板外保温系统工程的保温和隔热性能、防潮应符合现行国家标准民用建筑热工设计规范GB50176及重庆市现行相关建筑节能设计标准的规定。3.0.4岩棉板外保温系统工程应符合现行国家标准建筑设计防火规范GB50016的相关规定。条文说明:现行国家标准建筑设计防火规范GB50Q16对墙体保温系统的防火要求和墙体的耐火极限均有明确的规定,应遵照执行°3.0.5岩棉板外保温系统工程应彼此相容、具有物理化学稳定性及防腐蚀性，各组成材料及配件应由系统供应商配套提供。条文说明：外保温系统的性能是由系统各组成材料及配件的配套性和相容性决定的。为保证工程质量,明确质量责任,应由系统供应方完成对系统、组成材料、以及组成材料之间的匹配性能的各种测试,提供全部材料和配件,并对系统性能负责。因此,岩棉板外保温系统组成材料及配件由系统供应方统一供应。这也避免了在工程产生质量问题时,各材料供应方互相推诿责任,建设方不易追究责任的问题。3.0.6岩棉板外保温系统的饰面层应选用涂料、饰面砂浆、柔性饰面块材等轻质饰面材料。3.0.7在正常使用和维护的条件下，岩棉板外保温系统工程的使用年限不应少于25年。4.1 系统性能4.1.1 岩棉板外保温系统性能指标应符合表4.1.1的规定。表4.1.1岩棉板外保温系统的性能指标项目性能指标试验方法耐候性能耐候试验后外观不得出现饰面层起泡或剥落、防护层空鼓或脱落等破坏,不得产生渗水裂缝GB/T29906抹面层与保温层拉伸粘结强度（KPa）平行纤维岩棉板不小于其垂直于板面的抗拉强度，破坏发生在保温层内
