外包钢组合梁-钢管混凝土柱框架结构应用技术标准.docx

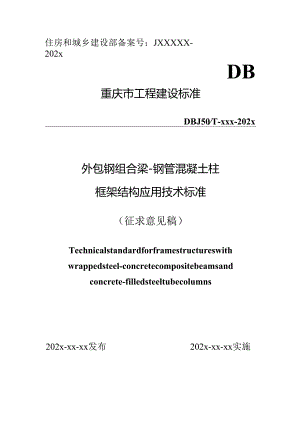

住房和城乡建设部备案号：JXXXXX-202xDB重庆市工程建设标准DBJ50T-xxx-202x外包钢组合梁-钢管混凝土柱框架结构应用技术标准（征求意见稿）Technicalstandardforframestructureswithwrappedsteel-concretecompositebeamsandconcrete-filledsteeltubecolumns202x-xx-xx发布202x-xx-xx实施重庆市住房和城乡建设委员会发布重庆市工程建设标准外包钢组合梁-钢管混凝土柱框架结构应用技术标准Technicalstandardforframestructureswithwrappedsteel-concretecompositebeamsandconcrete-filledsteeltubecolumnsDBJ50T-xxx-202x主编单位：重庆现代建筑产业发展研究院重庆渝建实业集团股份有限公司批准部门：重庆市住房和城乡建设委员会施行日期：202x年X月X日2021重庆.Zl,-1刖百根据重庆市住房和城乡建设委员会关于下达2020年度重庆市工程建设标准制订修订项目立项计划（第一批）的通知（渝建标202031号）的要求，重庆现代建筑产业发展研究院汇同有关单位,经广泛调查研究，认真总结实践经验,参考国内外有关标准，并在广泛征求意见的基础上，制定本标准。本标准共8章，主要技术内容包括：总则、术语和符号、材料、设计基本规定、构件设计、连接节点设计、制作与施工、验收。本标准由重庆市住房和城乡建设委员会负责管理，由重庆现代建筑产业发展研究院负责具体技术内容的解释。本标准执行过程中如有意见或建议，请寄送至重庆现代建筑产业发展研究院。主编单位：重庆现代建筑产业发展研究院重庆渝建实业集团股份有限公司参编单位：主要起草人：审查人员:1总则12术语和符号22.1 术语22.2 符号43材料73.1 钢材73.2 钢筋83.3 连接材料83.4 混凝土93.5 其他94设计基本规定114.1 结构体系和布置114.2 结构分析134.3 构件设计155构件设计195.1 矩形钢管混凝土柱195.2 异形钢管混凝土柱235.3 外包钢组合梁346连接节点设计506.1 矩形钢管混凝土柱与梁连接节点506.2 异形钢管混凝土柱与梁连接节点656.3 支撑节点686.4 柱拼接及柱脚节点706.5 楼盖节点717制作与施工757.1 一般规定757.2 钢管柱制作767.3 U形钢梁制作777.4 钢构件安装与连接787.5 混凝土施工8()8验收828.1 一般规定828.2 U形钢梁进场质量验收838.3 外包钢组合梁混凝土浇筑质量验收848.4 外包钢组合梁连接质量验收85本标准用词说明88引用标准名录89Contents1 General12 Termsandsymbols22.1 Terms22.2 Symbols43 Materials73.1 Steel73.2 Reinforcement83.3 Connectionmaterials83.4 Concrete93.5 Others94 Basicrequirementsofdesign114.1 SystemandarrangementofStructure114.2 Structuralanalysis134.3 Designofmembers155 Designofmembers195.1 Rectangularconcrete-filledsteeltubecolumn195.2 Special-shapedconcrete-filledsteeltubecolumn235.3 Wrappedsteelandconcretecompositebeam346 Designofjoints506.1 Jointofrectangularconcrete-filledsteeltubeandbeam506.2 Jointofspecial-shapedconcrete-filledsteeltubeandbeam656.3 Bracejoint686.4 Columnconnectionandfootingjoints706.5 Floorjoints717 Manufacturingandconstruction757.1 Generalrequirements757.2 Manufacturingofrectangularsteeltubecolumn767.3 Manufacturingofspecial-shapedcolumn777.4 Installationandconnectionofsteelmember787.5 Concreteconstruction808 Acceptance828.1 Generalrequirements828.2 SitequalityacceptanceofU-shapedsteelbeam838.3 Concretepouringqualityacceptanceofwrappedsteelandconcretecompositebeam848.4 Connectionqualityacceptanceofwrappedsteelandconcretecompositebeam85Explanationofwordinginthisspecification881.istofquotedstandards891总则1.0.1为规范和促进外包钢组合梁-钢管混凝土柱框架及框架支撑结构在重庆市的推广应用，做到安全适用、技术先进、经济合理、施工方便、确保质量，制定本标准。【条文说明】外包钢组合梁-钢管混凝土柱框架结构是一种由外包U形钢.混凝土组合梁和矩形或异形钢管混凝土柱等构件组成的新型装配式组合结构体系，其具有以下优势：1）框架柱及梁均为组合受力，可充分发挥钢材和混凝土的力学性能优势；2）可实现施工免模板、免支撑（或少支撑），同时发挥现浇混凝土的效率和成本优势；3）可缩短施工周期，减少机械及措施费，有利于降低成本；4）装配率高，符合重庆市政策要求，符合建筑工业化的发展趋势。为便于其推广应用，有必要制定相关技术标准，对其设计、制作、施工及验收等内容作出规定。1.0.2本标准适用于重庆市工业与民用建筑的外包钢组合梁.钢管混凝土柱框架及框架-支撑结构的设计、制作、施工及验收。1.0.3重庆市外包钢组合梁-钢管混凝土柱框架及框架支撑结构的设计、制作、施工及验收，除应符合本标准外，尚应符合国家及重庆市现行有关标准的规定。【条文说明】外包钢组合梁-钢管混凝土柱框架及框架-支撑结构的设计、制作、施工及验收尚应符合国家现行标准钢结构设计标准GB50017s混凝土结构设计规范GB50010、建筑抗震设计规范GB5001K钢管混凝土结构技术规范GB50936、钢-混凝土组合结构施工规范GB50901钢结构工程施工质量验收规范GB50205、混凝土结构工程施工质量验收规范GB50204装配式钢结构建筑技术标准GB/T51232、组合结构设计规范JGJ138、高层民用建筑钢结构技术规程JGJ99、装配式钢结构住宅建筑技术标准JGJ/T469等的有关规定。2术语和符号2.1术语1.1.1 包钢组合梁-钢管混凝土柱框架结构Framestructurewithwrappedsteel-concretecompositebeamsandconcrete-filledsteeltubecolumns由外包U形钢混凝土组合梁作为框架梁，钢管混凝土柱作为框架柱的装配式钢混凝土组合框架结构。简称组合框架结构，框架柱采用矩形钢管混凝土柱时称为矩形柱组合框架结构，框架柱采用异形钢管混凝土柱时称为异形柱组合框架结构。【条文说明】外包钢组合梁-钢管混凝土柱框架结构的框架梁采用外包U形钢-混凝土组合梁，框架柱采用矩形钢管混凝土柱或异形钢管混凝土柱，非框架梁一般也采用外包U形钢-混凝土组合梁，必要时也可采用钢梁或其他形式的组合梁。组合框架结构局部如图1所示。图I组合框架结构局部三维示意图1钢管混凝土柱；2外包U形钢-混凝土组合梁；3混凝土板1.1.2 外包钢组合梁-钢管混凝土柱框架-支撑结构Frame-bracingstructurewithwrappedsteel-concretecompositebeamsandconcrete-filledsteeltubecolumns由外包U形钢.混凝土组合梁和钢管混凝土柱组成的框架与钢支撑共同组成抗侧力体系的结构。简称组合框架支撑结构，框架柱采用矩形钢管混凝土柱时称为矩形柱组合框架支撑结构，框架柱采用异形钢管混凝土柱时称为异形柱组合框架-支撑结构。【条文说明】纯框架结构适用高度范围相对较小，当需要较大的结构高度及抗侧移需求时，可在组合框架结构中设置柱间钢支撑，形成组合框架-支撑结构。1.1.3 外包U形钢-混凝土组合梁WrappedU-shapedsteelandconcretecompositebeam由带翼缘的外包U形钢及内部混凝土与混凝土翼板组合而成的可整体受力的钢.混凝土组合梁。简称外包钢组合梁。【条文说明】外包U形钢-混凝土组合梁由外包U形钢、外包U形钢内的混凝土和混凝土翼板组成，其中外包U形钢的开口端内折形成上翼缘，且在上翼缘设置抗剪连接件，待翼板混凝土和外包U形钢内混凝土浇筑后形成组合梁。1.1.4 外包U形钢WrappedU-shapedsteel用于外包U形钢-混凝土组合梁的U形截面型钢。简称U形钢，在内部混凝土浇筑前称为U形钢梁。【条文说明】外包U形钢可通过一次冷弯成型、冷弯焊接成型或全焊接成型。本标准中外包U形钢顶部开口端为内折式。作为外包U形钢混凝土组合梁中的钢构件，在内部混凝土浇筑前称为U形钢梁。1.1.5 矩形钢管混凝土柱Rectangularconcrete-filledsteeltubecolumn在矩形钢管内浇筑混凝土形成的由钢管和管内混凝土共同承担荷载的柱。在内部混凝土浇筑前称为矩形钢管柱。1.1.6 异形钢管混凝土柱SpeciallySh叩edconcrete-filledsteeltubecolumn在异形（包括1.形、T形、十字形、Z形）钢管内浇筑混凝土形成的由钢管与管内混凝土共同承担荷载的柱。在内部混凝土浇筑前称为异形钢管柱。1.1.7 内隔板式连接InnerdiaPhragmCOrmeCtiOn梁与钢管混凝土柱节点处，柱贯通且主要通过在钢管内部焊接隔板来传递内力的连接形式。1.1.8 贯通隔板式连接Throughdiaphragmconnection梁与钢管混凝土柱节点处，柱在梁翼缘高度处断开且主要通过焊接贯通的隔板来传递内力的连接形式。1.1.9 外环板式连接OUterringplateconnection梁与钢管混凝土柱节点处，柱贯通且主要通过在钢管外部焊接环形钢板来传递内力的连接形式。1.1.10
