地铁工程施工质量验收标准站台门.docx

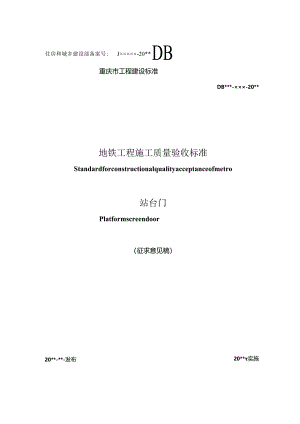

住房和城乡建设部备案号:J×××××-20*DB重庆市工程建设标准DB*-×××-20*地铁工程施工质量验收标准Standardforconstructionalqualityacceptanceofmetro站台门Platformscreendoor（征求意见稿）20*-*-发布20*实施重庆市住房和城乡建设委员会发布重庆市工程建设标准地铁工程施工质量验收标准Standardforconstructionalqualityacceptanceofmetro站台门PlatformscreendoorDBJ50T-xxx-20XX主编单位：重庆市轨道交通（集团）有限公司批准部门：重庆市住房和城乡建设委员会施行日期：2OXX年XX月XX日前言根据重庆市住房和城乡建设委员会关于印发2010年工程建设标准制定、修订项目计划的通知（渝建2010265号）文件要求，编制组经过广泛调查研究，总结了重庆市地铁1、4、5、6、10号线、环线和正在建设的地铁工程实践经验，参照国家有关标准，并在广泛充分征求意见的基础上，制定本标准。站台门分标准的主要内容为：1.总则；2.术语；3.基本规定；4.施工质量验收的划分；5.工程质量验收；6.工程质量验收程序和组织；7.门体结构；8.门机系统；9.管线和系统设备安装；10.控制系统及接口调试等。本标准由重庆市住房和城乡建设委员会负责管理，重庆市轨道交通（集团）有限公司负责具体技术内容的解释。在本标准执行过程中，请各单位注意收集资料，总结经验，并将有关意见和建议反馈给重庆市轨道交通（集团）有限公司。本标准主编单位、参编单位、主要起草人、主要审查人：主编单位：重庆市轨道交通（集团）有限公司参编单位：重庆市轨道交通设计研究院有限责任公司重庆轨道交通产业投资有限公司主要起草人：何希和陈耿豪付铁军王文龙董旭华于明月王小勇陈风齐李晓军主要审查人：目次1总则12术语23基本规定34施工质量验收的划分45工程质量验收66工程质量验收的程序和组织77 门体结构87.1 基础放线及钻孔87.2 低站台门固定门安装87.3 低站台门滑动门安装97.4 低站台门应急门安装117.5 低站台门端门安装117.6 低站台门限界检测127.7 高站台门基础调节件安装127.8 高站台门门体间隙及安装定位127.9 高站台门开门尺寸137.10 高站台门限界检测148 门机系统158.1 低站台门滑动门性能检验158.2 低站台门单机调试158.3 高站台门滑动门性能检验168.4 高站台门单机调试169管线和系统设备安装189.1 电线、电缆导管安装189.2 电缆桥架安装199.3 电缆头制作、布放、接线和线路绝缘测试209.4 控制盘、箱、柜安装219.5 设备的配线、接地229.6 不间断电源设备安装239.7 电源系统测试2410控制系统及接口调试2610.1 司机控制盘（PS1.）功能调试检查2610.2 紧急控制盘（IBP）功能调试检查2710.3 中央控制盘（PSC）功能调试检查2710.4 系统接口检测2810.5 系统调试28本标准用词说明30引用标准名录31条文说明32CONTENTS1 GeneralProvisions12 Terms23 BasicRequirements34 QualityAcceptanceDivisionofTheProject45 ProjectQualityAcceptance66 ProceduresandOrganizationforProjectQualityAcceptance77 DoorStructure87.1 BasisWiringandDrilling87.2 InstallationofFixedDoorforHalf-HeightPlatformScreenDoor87.3 InstallationofAutomaticSlidingDoorforHalf-HeightPlatformScreenDoor97.4 InstallationofEmergencyEscapeDoorforHalf-HeightPlatformScreenDoor107.5 InstallationofManualSecondaryDoorforHalf-HeightPlatformScreenDoor117.6 GaugeDetectionofHalf-HeightPlatformScreenDr117.7 InstallationofBasisRegulatingMemberforFull-HeightPlatformScreenDoor127.8 DoorGapandInstallationPositionSizesofFull-HeightPlatformScreenDoor127.9 OpeningDimensionofFull-HeighlPlalfbrmScreenDoor137.10 GaugeDetectionofFull-HeightPlatformScreenDoors148 DrSystem158.1 Half-HeightPlatformScreenDoorSlidingPerformanceTest158.2 SingleDebuggingforHalf-HeightPlatformScreenDoor158.3 Full-HeightPlatformScreenDoorsSlidingPerformanceTest168.4 SingleDebuggingforFull-HeightPlatformScreenDoor169 InstallationofPipelineandSystemEquipment189.1 WireandCableThroughTheTubeand1.ayoutTrough189.2 CableBridgeInstallation199.3 CableHeadManufacture,1.ayout,ConnectionandInsulationTest209.4 InstallationofControlPanel.Box,Cabinet219.5 WiringandGroundingofEquipment229.6 InstallationofUninterruptiblePowerSupply239.7 PowerSystemTest2410 ControlSystemandInterfaceDebugging2610.1 FunctionDebuggingCheckofPS1.2610.2 FunctionDebuggingCheckofIBP2610.3 FunctionDebuggingCheckofPSC2710.4 SystemInterfaceDetection2810.5 SystemDebugging28ExplanationofWordingInThisCode301.istofQuotedStandards31Addition:ExplanationofProvisions32.o.为了加强重庆市地铁站台门工程施工质量管理，统一地铁站台门工程施工质量的验收,保证工程质量，制定本标准。1.0.2本标准适用于新建、扩建、改建的地铁站台门工程施工质量的检查验收。1.0.3本标准是根据国家相关标准，并结合重庆轨道交通工程有关规定制定的。1.0.4地铁站台门工程施工质量的检查验收除应符合本标准外，尚应符合国家现行相关标准和重庆市相关标准的规定。2.0.1站台门platformscreendoordoor(PSD)安装在车站站台边缘，将行车的轨道区与站台候车区隔开，设有与列车门相对应，可多极控制开启与关闭滑动门的连续屏障。2.0.2应急门emergencyescapedoor(EED)站台门设施上的应急装置，紧急情况下，当乘客无法正常从滑动门进出时，供乘客由车内向站台疏散的门。2.0.3端门manualsecondarydoor(MSD)设置于站台门两端进出轨行区的门。2.0.4Z'Jautomaticslidingdoor(ASD)与列车乘客门对应，进出站台的门。2.0.5司机控制盘IoCalControIPaneI(PS1.)设置于司机门附近，用于控制单侧站台门的控制装置。2.0.6中央控制盘PIatformStatiOnCOntrolIer(PSC)一个车站的站台门控制中心，包括监控设备、单元控制器及接口电路等。2.0.7紧急控制盘integrationbackuppanel(IBP)紧急情况下控制站台门的装置。3基本规定3.0.1站台门工程施工现场应具有健全的质量管理体系，相应的施工技术标准、施工质量检验制度和施工综合质量考核制度。施工现场质量管理检查可按本标准通则分标准附录E所要求的内容进行检查记录。3.0.2工程中采用的设备与器材，应具有制造厂提供的产品说明书、合格证、试验报告、安装图纸及相关技术文件和资料。3.0.3在进行工程质量检验时，施工单位应提供施工安装记录、隐蔽工程检查记录、电气设备试验报告、机械设备试验报告及试运行记录。3.0.4站台门系统工程应按下列要求进行施工质量控制：1工程采用的工程材料、半成品、成品、建筑构配件、器具和设备应进行现场验收；2工程采用的所有计量器具应经过具有资质的相关检测机构检测合格方可使用；3各工序应按施工技术标准进行质量控制，每道工序完成后，应进行检查；4各工种及工序之间应按规定进行交接检验，并应形成记录。未经监理工程师检查认可，不得进行下道工序施工。3.0.5站台门系统工程应按下列要求进行施工质量检查验收：1工程施工质量应符合相关标准及专业验收标准的规定；2工程施工质量应符合工程设计的要求；3参加工程施工质量检验的各方人员应具有合格的资质；4工程质量的检验应在施工单位自行检查合格的基础上进行；5隐蔽工程在隐蔽前应由施工单位和施工监理及有关单位进行检查验收合格，并应形成隐蔽工程检查记录；6工程的观感质量应由施工单位和监理单位人员通过现场检查并共同确认；7承担见证取样及有关安全检测的单位及人员应具有相应资质。3.0.6凡返修处理后仍不能满足安全使用要求的分部工程、单位（子单位）工程，不得验收。4施工质验收的划分4.0.1站台门工程施工质量应按分项、分部、单位工程进行检验。4.0.2站台门工程施工质量检验项目的划分应符合下列要求：1分项工程：分项工程由若干个检验批组成，按工种、工序划分，其检验项目分主控项目和一般项目；2分部工程：按一个完整部位或主要结构及施工阶段划分；3单位工程：按车站站台门系统工程中一个及若干个车站站台门系统工程施工范围进行划分。4.0.3站台门工程质量检验项目以一条线路中一个及若干个车站站台门系统工程为一个单位工程，每个单位工程应划分为：门体结构、门机系统、管线和系统设备安装、控制系统及接口调试四个分部工程，项目划分及检验范围应符合表4.0.3-1、表4.0.3-2的规定。表4.0.3/低站台门工程质检
