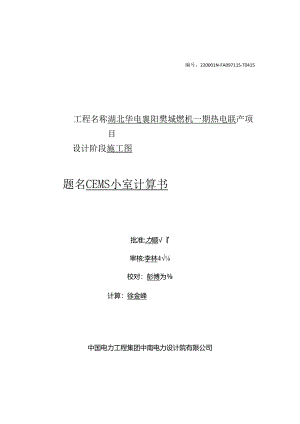

编号：220001N-FA09711S-T0415工程名称湖北华电襄阳樊城燃机一期热电联产项目设计阶段施工图题名CEMS小室计算书批准:力顺审核:李林4校对：彭博为计算：徐金峰中国电力工程集团中南电力设计院有限公司2022年04月26日目录一、砌体结构计算控制数据3二、结构计算总结果3三、梁配筋计算结果6四、柱配筋计算结果10五、楼板配筋计算结果11六、基础配筋计算结果13一、砌体结构计算控制数据结构计算总信息项目计算值工程名称：工程设计者：计算日期：2021年12月21日结构类型砌体结构结构总层数1结构总高度(m)3.50地震烈度6.00楼面结构类型现浇或装配整体式钢筋砂楼面(刚性)墙体材料的自重(kNm3)22.00室外嵌固地面到基顶高度(mm)0.00碎墙与砌体弹塑性模量比3.00抗震计算考虑结构缝分塔否施工质量控制等级B级二、结构计算总结果结构计算总结果项目计算值项目计算值结构等效总重力荷载代表值269.26墙体总自重荷载294.42墙体面层总自重荷载0.00楼面总恒荷载117.91楼面总活荷载8.28水平多遇地震作用影响系数0.04结构总水平地震作用标准值(kN)10.77地震作用调整系数1.00执行建筑结构可靠性设计统一标准GB50068-2018第1层计算结果项目计算值本层层高(mm)3500.00本层重力荷载代表值(kN)269.26本层墙体自重荷载标准值(kN)294.42本层楼面恒荷载标准值(kN)117.91本层楼面活荷载标准值(kN)8.28本层多遇地隽作用标准值(kN)10.77本层地震剪力标准值(kN)10.77本层罕遇地震剪力标准值Ve(kN)75.39X向本层砌体层间受剪极限承载力(材料取设计值)(kN)388.92丫向本层砌体层间受剪极限承载力(材料取设计值)(kN)610.45X向本层屈服强度系数&yx5.16Y向本层屈服强度系数yy8.10本层块体强度等级MU10.00本层砂浆强度等级M7.50受压计算结果:14.161116不11681层墙受压承载力计算图（抗力与荷载效应之比：fAN）抗震计算结果:Gl=334.9F1=I3.1;V|=13.4z1.D=6.0:GD=I;M=7.5：MU=10.0;fyh=210;Xk=2497.3iYk=2062.1;XIF2515.9JIn=2359.81层抗震验脾果（抗力与效应之比，括号内为配踊树高厚比计算结果:1层墙高厚比验算图(高厚比B/允许高厚比B)三、梁配筋计算结果碎等级：30;纵筋：HRB400;箍筋：HRB400箍筋间距S=100mm梁总数：5荷载基本组合：1.3D+1.51.活荷我组合值系数中c：0.70活荷载准永久值系数Wq:0.40弯矩调幅系数：1.00梁编号KI=1,J=3)碎等级：30.00Fy=360.Fyv=360.Cover=20.B*H(mm)=240*2401.(mm)=4600-I-1-2-3-4-5-6-7-基本组合+M(kN.m)0.002.173.774.735.044.713.732.110.00基本组合-M(kN.m)-0.070.000.000.000.000.000.000.00-0.15标准组合+M(kN.m)0.001.672.903.643.883.622.871.630.00标准组合-M(kN.m)-0.060.000.000.000.000.000.000.00-0.11准永久组合+M(kN.m)0.001.672.903.643.883.622.871.630.00准永久组合71(kN.m)-0.060.000.000.000.000.000.000.00-0.11Top-As(mm2)115.0.0.0.0.0.0.0.115.P-s%0.200.000.000.000.000.000.000.00O.20Btm+As(mm2)0.115.115.115.115.115.115.115.O.P+s%0.000.200.200.200.200.200.200.20O.OO基本组合Q(kN)4.463.342.221.10-0.02-1.14-2.25-3.37-4.49Asv(mm2,s=100)28.28.28.28.28.28.28.28.28.Psv%11.7911.7911.7911.7911.7911.7911.7911.7911.79标准恒载M(kN.m)-0.061.672.903.643.883.622.871.63-0.11标准恒载Q(kN)3.432.571.710.85-0.01-0.87-1.73-2.60-3.46梁编号2(1=2,J=碎等级：30.00Fy=360.Fyv=360.B*H(mm)=240*2404)Cover=20.1.(mm)=4600-I-2-3-4-5-6-7-J基本组合+M(kN.m)0.002.173.774.735.044.713.732.110.00基本组合-M(kN.m)-0.070.000.000.000.000.000.000.00-0.15标准组合+M(kN.m)0.001.672.903.643.883.622.871.630.00标准组合-M(kN.m)-0.060.000.000.000.000.000.000.00-0.11准永久组合+M(kN.m)0.001.672.903.643.883.622.871.630.00准永久组合-M(kN.m)-0.060.000.000.000.000.000.000.00-0.11Top-As(mm2)115.0.0.0.0.0.0.0.115.P-s%0.200.000.000.000.000.000.000.000.20Btm+As(mm2)0.115.115.115.115.115.115.115.0.P+s%0.000.200.200.200.200.200.200.200.00基本组合Q(kN)4.463.342.221.10-0.02-1.14-2.25-3.37-4.49Asv(mm2,s=100)28.28.28.28.28.28.28.28.28.Psv%11.7911.7911.7911.7911.7911.7911.7911.7911.79标准恒载M(kN.m)-0.061.672.903.643.883.622.871.63-0.11标准恒载Q(kN)3.432.571.710.85-0.01-0.87-1.73-2.60-3.46梁编号3(1=1,J=碎等级：30.00Fy=360.Fyv=360.B*H(mm)=240*240:2)Cover=20.1.(mm)=3600-I-2-3-4-5-6-7-J-基本组合+M(kN.m)0.000.211.201.791.991.791.200.210.00基本组合-M(kN.m)-1.170.000.000.000.000.000.000.00-1.17标准组合+M(kN.m)0.000.160.921.381.531.380.920.160.00标准组合-M(kN.m)-0.900.000.000.000.000.000.000.00-0.90准永久组合+M(kN.m)0.000.160.921.381.531.380.920.160.00准永久组合-M(kN.m)-0.900.000.000.000.000.000.000.00-0.90Top-As(mm2)115.0.0.0.0.0.0.0.115.P-s%0.200.000.000.000.000.000.000.000.20Btm+As(mm2)0.115.115.115.115.115.115.115.0.P+s%0.000.200.200.200.200.200.200.200.00基本组合Q(kN)3.502.631.750.880.00-0.88-1.75-2.63-3.50Asv(mm2,s=100)28.28.28.28.28.28.28.28.28.Psv%11.7911.7911.7911.7911.7911.7911.7911.7911.79标准恒载M(kN.m)-0.900.160.921.381.531.380.920.16-O.90标准恒载Q(kN)-2.702.702.021.350.670.00-0.67-1.35-2.02梁编号4(1=3,J=碎等级：30.00Fy=360.Fyv=360.B*H(mm)=240*2404)Cover=20.1.(mm)
