营销基础数据平台硬件和系统软件部署方案20240708.docx

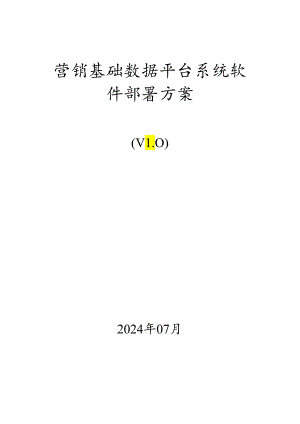

营销基础数据平台系统软件部署方案(V1.O)2024年07月1 .概述41.1. 编写目的41.2. 适用范围41.3. 系统物理部署拓扑图41.4. 软硬件歹IJ表42 .通用设计72.1. 命名规则72.2. IP地址规划82.2.1. IP地址安排82.3. 应用端口需求102.3.1. 营销基础数据平台102.4. 网络连接要求IO2.5. 负载均衡器接入设计112.5.1. 网络连接Il2.5.2. 配置要求Il2.5.3. 负载均衡策略122.5.4. 虚拟ip规划132.6. NTP设计132.7. DNS设计142.8. 存储规划设计142.8.1. 存储配置概况142.8.2. 各服务器对存储需求142.9. 操作系统安装基本要求162.9.1. AlX操作系统162.9.2. 1.INUX操作系统202.9.3. WINDOWS操作系统232.10. NBU基本安装配置242.10.1.备份架构242.10.2.备份软件安装说明242.10.3.NBU安装在client端的规划要求252.10.4.备份策略设计253.营销基础数据平台软硬件安装规划263.1. 数据库服务器规划263.1.1. 数据库主机系统规划263.1.2. 2.数据库系统安装配置规划273.1.3. 数据库实例规划273.1.4. ODl规划303.1.5. OGG规划323.2. 应用服务器规划403.2.1. 应用主机系统规划403.2.2. 应用服务器安装配置规划423.3. 缓存服务器471. 3.1.安装要求：48332. 安装过程483.4. 日志服务器493.4.1. 安装要求：493.4.2. 安装过程49附录1521 .概述本文档供应XXX营销基础数据平台项目的部署方案，包括数据库服务器、BI服务器、应用服务器等。各平台软件相关文档由平台软件供应商供应，包括软件实施前对系统的要求，对其他平台软件的要求，以及安装配置优化文档。.编写目的依据国家电网公司信息化架构设计规范，对XXX营销基础数据平台项目进行软硬件平台部署方案设计，为后续项目开展系统软硬件部署建设与实现供应依据。1.2 .适用范围面对对象为国家电网公司营销基础数据平台项目应用建设的有关领导、技术专家以及建设实施厂商的设计、实施人员。1.3 .系统物理部署拓扑图SAMM络也背网络公网同络图表1营销基础数据平台项目硬件环境物理部署图1.4 ,软硬件列表表格1硬件列表序号设备名称型号主要配置数量（台）备注1公共数据库UNIX服务器CPU：24核心以上,主频2.9GHZ以上；内存：192G；硬盘：4*300GB;集成6个电口网卡,2个光口网卡；2块双口HBA卡。22数据仓库UNIX服务器CPU：16核心以上，主频为3.核Hz；内存：128G；硬盘：4*300GB;集成6个电口，2块双口HBA卡。23支撑数据库PC服务器CPU：4颗，每颗6核，主频为2.53GHz；内存：64G；硬盘：4*300GB;集成6个电口网卡；2块双口HBA卡。24日志数据库PC服务器CPU：4颗，每颗6核，主频为2.53GHz；内存：64G；硬盘：8*300GB;集成6个电口网卡；2块双口HBA卡。35应用服务器PC服务器CPU：2颗，每颗6核，主频为2.53GHz；内存：32G；硬盘:2*300GB,集成2个电口。46ESB服务器刀片服务器CPU：2颗，每颗6核，主频为2.53GHz；内存：8G；硬盘:2*300GB,集成2个电口。47ET1.服务器PC服务器CPU：2颗，每颗6核，主频为2.53GHz；内存：8G；硬盘：2*300GB,集成2个电口。28Bl服务器PC服务器CPU：2颗，每颗6核，主频为2.53GHz；内存：16G；硬盘：2*300GB:集成2个电口，2块单口HBA卡。29缓存服务器PC服务器CPU：2颗，每颗6核，主频为2.53GHz；内存:16G；硬盘:2*300GB,集成2个电口。210备份服务器PC服务器CPU：4颗，每颗6核，主频为2.53GHz：内存：32G；硬盘：4*300GB;集成2个电口网卡，2块双口HBA卡。1序号设备名称型号主要配置数量（台）备注11磁盘阵列-业务运行磁盘阵列磁盘:110*900G10000RPSFC,缓存容量64G,8个8Gb前端接口。112SAN互连设备SAN交换机40个8Gb光模块113负载均衡器负载均衡器最大吞吐率=6GbPS最大并发会话数=8,000,000千兆光纤端口=4;214业务系统数据备份磁带库2个1.TO-5驱动器220盘1.TO-5数据带215测试应用服务器PC服务器CPU：2颗，每颗6核，主频为2.53GHz；内存：16G；硬盘：2*300GB,集成2个电口。216测试数据库服务器PC服务器CPU：4颗，每颗6核，主频为2.53GHz；内存：32G；硬盘：8*300GB;集成2个电口网卡，2块单口HBA卡。2表格2软件列表序号系统名称建议产品单位选购数量选购方式1数据库系统OracleIlGR2企业版（增加RAC与Partitioning可选组件）套2目前先等待2JAVAEE应用平台软件OracleWeb1.ogicServerllg套参考各自档位应用服务器PC数量集采协议库存3ET1.软件（数据转换）OracleDataIntegratorEnterpriseEditionIlg套4省公司自行选购4操作系统（企业版）企业版IinUXRHE1.5.5套参考是否选取虚拟机以及各自档位PC数量集采协议库存5备份软件SymantecVeritasNBU7套1集采协议库存6复制软件OracleGoldenGatellg套50集采协议库存7企业服务总线OracleServiceBusllg套参考各自档位ESB服务器PC数量集采协议库存8虚拟化软件参考自身状况套2集采协议库存9数据仓库SybaseIQ15.4套2集采协议库存10BI工具CognosBI10.1套2集采协议库存11ET1.软件（数据抽取）Informatic9.1套2集采协议库存12报表工具润乾报表套参考各自档位应用服务器PC数量自行选购2 .通用设计2.2 命名规则服务器命名规则:基础数据平台：Jcsj+服务器类型编码+序号表格3服务器类型编码说明表格分类服务器类型编码服务器类型说明备注生产服务器db生产数据库web应用服务器esbESB服务器if接口服务器biBI服务器etlEtl服务器de缓存服务器log日志服务器mon监控服务器如：jcsjdbl：基础数据平台生产数据库服务器12.3 IP地址规划1系统网络IP规划采纳公网、私网相结合的方式。此处的公网是指国家电网公司范围内由信通公司统一安排运用的MIS网段，私网是指因设备间互连用于心跳监测用途的私有网段。2公网规划与安排由信通公司统一安排，本项目所安排的IP段信息为：信息公网、掩码、网关3私网部分安排，统一采纳192.168.10.*,；与公网的前部分保持一样；2.3.1. IP地址安排核心区网段规划IP：XX个,预留XX个各设备IP规划具体如下：主机名称IP标签作用IP地址掩码网关jcsjdbljcsjdbl查询公共数据库1启动IP10jcsjdbl_priv查询公共数据库1心跳IP24jcsjdbl_vip查询公共数据库1浮动IP10jcsjdb_scan查询公共数据库单一服务IP10jcsjdb2jcsjdb2查询公共数据库2启动IP10jcsjdb2_priv查询公共数据库2心跳IP24jcsjdb2_vip查询公共数据库2浮动IP10jcsjdwljcsjdbl数据仓库1启动IP10jcsjdbl_priv数据仓库1心跳IP24jcsjdbl_vip数据仓库1浮动IP10jcsjdb_scan数据仓库单一服务IP10jcsjdw2jcsjdb2数据仓库2启动IP10jcsjdb2_priv数据仓库2心跳IP24jcsjdb2vip数据仓库2浮动IP10jcsjrepljcsjrepl支持配置数据库1启动IP10jcsjrepl_priv支持配置数据库1心跳IP24jcsjrepl_vip支持配置数据库1浮动IP10jcsjrep_scan支持配置数据库单一服务IP10jcsjrep2jcsjrep2支持配置数据库2启动IP10jcsjrep2-priv支持配置数据库2心跳IP24jcsjrep2_vip支持配置数据库2浮动IP10jcsjlogljcsjlogl日志文件数据库110VIPjcsjlog2jcsjlog2日志文件数据库110jcsjwebljcsjwebl应用服务器110jcsjweb2jcsjweb2应用服务器210jcsjdcljcsjdcl缓存服务器110jcsjdc2jcsjdc2缓存服务器210jcsjesbljcsjesbl企业服务总线服务器110VlPjcsjesb2jcsjesb2企业服务总线服务器210jcsjetlljcsjetllET1.服务器110VlPjcsjetl2jcsjetl2ET1.服务器210jcsjbiljcsjadmlBI服务器110VlPjcsjbi2jcsjadm2BI服务器210jcsjwebtljcsjwebl测试应用服务器110jcsjwebt2jcsjweb2测试应用服务器210
