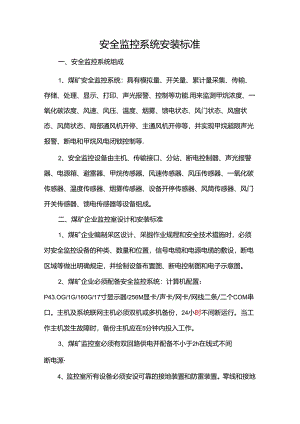

安全监控系统安装标准.docx

安全监控系统安装标准一、安全监控系统组成1、煤矿安全监控系统：具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能.用来监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风窗状态、风筒状态、局部通风机开停、主通风机开停等，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等.2、安全监控设备由主机、传输接口、分站、断电控制器、声光报警器、电源箱、避雷器、甲烷传感器、风速传感器、风压传感器、一氧化碳传感器、温度传感器、烟雾传感器、设备开停传感器、风筒传感器、风门开关传感器、馈电传感器等设备组成。二、煤矿企业监控室设计和安装标准1、煤矿企业编制采区设计、采掘作业规程和安全技术措施时，必须对安全监控设备的种类、数量和位置，信号电缆和电源电缆的敷设，断电区域等做出明确规定，并绘制设备布置图、断电控制图和电子示意图。2、煤矿企业必须配备安全监控系统：计算机配置：P43.OG/1G/160G/17寸显示器/256M显卡/声卡/网卡/网线二条/二个COM串口。主机及系统联网主机必须双机或多机备份，24小时不间断运行。当工作主机发生故障时，备份主机应在5分钟内投入工作。3、煤矿监控室必须有双回路供电并配备不小于2h在线式不间断电源4、监控室所有设备必须安设可靠的接地装置和防雷装置。零线和接地保护线要求单独铺设，严禁零地合一。接地装置是为保障安全监控系统设备的正常运行和人身安全,要严格按照GB50343-2004标准要求安装；交流工作接地，接地电阻不大于4欧姆；安全保护接地，接地电阻不大于4欧姆；直流工作接地，接地电阻应按计算机系统具体要求确定；煤矿安全监控系统接地必须注意两点：一是信号系统和电源系统、高压系统和低压系统不应使用共地回路；二是灵敏电路的接地应各自隔离或屏蔽，以防止地回流和静电感应而产生干扰。监控室接地宜采用综合接地方案，综合接地电阻应小于1欧姆。煤矿企业的安装电源防雷和信号防雷必须经具有资质的专门机构安装、验收、认可，并领取相关合格证。5、煤矿监控室地面要铺设抗静电活动地板，地板按照国家标准要求铺设。机房内防静电地板需做等电位体.整个地板支架通过导线连成一个金属整体，并与主接地极良好连接。活动地板下的建筑面应平整、光滑。6、各煤矿必须配备防火墙壹台，在用主机和备用主机应装备网络版客户端杀毒软件。7、监控室必须配备有效的、完好的传真机、外线电话、打印机和声光报警器。8、煤矿企业必须配备有效的、充足的巡检工具：测试仪器两套（含不低于1.5%CH4校准气体、配套的减压阀、气体流量计和橡胶软管）；9、煤矿企业必须配备便携式甲烷检测报警仪或便携式光学甲烷检测仪两套。10、各煤矿必须配备足够的、完好的、有效的安全监控系统备品备件：监控主机（包括显示器）两台一台工作，一台备用；通信接口两台，一台工作，一台备用；分站备用量不少于20%;瓦斯传感器按1:1备用量配备，其它各类传感器按20%备用量配备。11、煤矿监控室必须配备资料档案柜和监控主机的工作台.12、安全监控系统监控软件改造必须符合国家AQ6201-2006煤矿安全监控系统通用技术要求和AQ1029-2007煤矿安全监控系统及检测仪器使用管理规范，除应有的功能外，重点还必须有:一是采用统一显示格式的系统软件；二是系统必须具有绘图功能，能够绘制井下各生产系统图，并将所控制的设备实时监控和动态链接。三是系统必须能够将监控内容直观显现在监控大屏幕上，监控内容自由切换。三、煤矿企业井下分站、电缆和电源的设计和安装标准1、安全监控设备之间必须使用专用阻燃电缆或光缆连接，严禁与调度电话电线和动力电缆等共用。2、井下分站必须设置在便于人员观察、调试、检验及支护良好、无滴水、无杂物的进风巷道或洞室中，安设时应垫支架，或吊挂在巷道中，使其距巷道底板不小于30Omn1.3、井下分站上方必须悬挂标识牌，注明分站编号、传感器名称，传感器设置地点，报警值，断电值，复电值，断电范围、责任人等。4、隔爆兼本质安全型防爆电源宜设置在采区变电所，严禁设置在下列区域：（1）断电范围内；（2）低瓦斯和高瓦斯矿井的采煤工作面和回风巷内；（3）煤与瓦斯突出矿井的采煤工作面、进风巷和回风巷；掘进工作面内；（5）采用串联通风的被串采煤工作面、进风巷和回风巷；（6）采用串联通风的被串掘进巷道内.5、分站和电源箱的接线必须符合煤矿机电设备完好标准要求，各插头应插接牢靠，旋紧压帽。分站处不得留有过多的电缆，进出电缆应整齐美观，每根电缆应标明去向、用途，以利查找故障.分站箱内应贴有输入、输出定义表，有变动时应及时修改。6、安全监控设备的供电电源必须取自被控开关的电源侧，严禁接在被控开关的负荷侧。宜为井下安全监控设备提供专用供电电源.7、安装断电控制时，必须根据断电范围要求，提供断电条件，并接通井下电源及控制线。断电控制器与被控开关之间必须正确接线，具体方法由煤矿主要负责人审定（接线方法参照AQ1029-2007相关标准）。8、与安全监控设备关联的电气设备、电源线和控制线在改线或拆除时，必须与煤矿机电部门、安装或维护厂家共同处理.检修与安全监控设备关联的电气设备，需要监控设备停止运行时，必须经矿主要负责人或主要技术负责人同意，并制定安全措施后报本辖区且监控调度室同意后方可进行.四、煤矿企业井下各类传感器的安装标准1、安全监控系统必须按规定安设齐全各类传感器。2、必须配置稳定性为15天以上的传感元件或传感器等关联设备，严禁使用未经国家授权的安全生产检测检验机构进行安全联检的关联设备。3、接入煤矿安全监控系统的各类传感器应符合AQ6201-2006的规定，稳定性必须大于15天。4、煤矿安全监控系统传感器的数据或状态必须准确传输到地面主机。5、煤矿必须按矿用产品安全标志证书规定的型号选择监控系统的传感器、断电控制器等关联设备，严禁对不同系统间的设备进行置换。6、模拟量传感器包括：甲烷传感器、风速传感器、一氧化碳传感器、风压传感器、温度传感器。7、开关量传感器包括：设备开停传感器、风筒传感器、风门开关传感器、烟雾传感器、馈电传感器.8、模拟量传感器必须设置在能正确反映被测物理量的位置.开关量传感器应设置在能正确反映被监测状态的位置。9、各巷道和各工作面的甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围及便携式甲烷检测报警仪的报警浓度必须符合AQ10292007煤矿安全监控系统及检测仪器使用管理规范表1的规定。10、各类传感器的安装、设置必须符合AQlO292007煤矿安全监控系统及检测仪器使用管理规范的相关规定.11、安全监控系统最重要的功能是瓦斯超限后自动切断被控设备的电源，并保持闭锁状态。安装断电控制时，断电控制器与被控开关之间必须正确接线。为防止人为取消系统的断电功能，必须安装馈电传感器或馈电状态显示，监测开关负荷侧有无电压。应按AQ1029-2007煤矿安全监控系统及检测仪器使用管理规范正确定义甲烷传感器的断电值（如DW10元件的DW80型馈电开关存在瓦斯超限断电后瞬间复电的严重缺陷，已被列入淘汰产品目录，必须立即停止使用）。12、风电闭锁功能：当掘进工作面局部通风机停止运转或风筒风量低于规定值时，能自动切断被控设备所控制区域的全部非本质安全型电气设备的电源并实现闭锁。13、故障闭锁功能：当与闭锁控制有关的设备未投入正常运行或故障时，能自动切断被控设备所控制区域的全部非本质安全型电气设备的电源并闭锁。14、甲烷风电闭锁功能：当掘进工作面局部通风机停止运转或风筒风量低于规定值时，或空气中甲烷浓度超限时，能自动切断被控设备所控制区域的全部非本质安全型电气设备的电源并实现闭锁.五、安全监控系统监控软件的名称定义及图例说明（注带*号为工作面名称或巷道名称，煤矿企业根据井下实际情况来定义）：1、主扇名称定义：风机房主扇、风机房备用主扇；2、局扇名称定义：*掘进工作面局扇；3、风门开停传感器，采区主要进回风巷道中的主要风门必须设置风门传感器.当两道风门同时打开时，发出声光报警信号。名称定义：*巷道风门.4、风筒传感器，掘进工作面局部通风机的风筒末端宜设置风筒传感器.名称定义：*掘进工作面风筒.5、烟雾传感器，带式输送机滚筒下风侧1075m处应设置烟雾传感器。名称定义：*科巷道第S烟雾。6、馈电传感器，为监测被控设备瓦斯超限是否断电，被控开关的负荷侧必须设置馈电传感器.名称定义：*采煤工作面馈电，*掘进工作面馈电，*巷道机电碉室馈电，*采区回风巷馈电.7、甲烷传感器定义：甲烷传感器应垂直悬挂，距顶板（顶梁、屋顶）不得大于300mm,距巷道侧壁（墙壁）不得小于200mm,并应安装维护方便，不影响行人和行车.（1）总回风巷测风站甲烷、一翼回风巷甲烷、采区回风巷甲烷、机电胴甲烷.采区回风巷应设置甲烷传感器，报警浓度21.0%CH4,断电浓度1.0%CH4复电浓度V。0%CH4断电范围为采区回风巷内全部非本质安全型电气设备。名称定义为：采区回风巷甲烷一翼回风巷、总回风巷测风站应设置甲烷传感器，报警浓度N0.7%CH4名称定义为：总回风巷测风站甲烷、一翼回风巷甲烷。设在回风流中的机电碉室进风侧必须设置甲烷传感器,报警浓度20.5%CH4,断电浓度205%CH4,复电浓度05%CH4,断电范围为机电胴室内全部非本质安全型电气设备。名称定义为：机电碉室甲烷。如图所示：.o机电洞室I®上回采工作面名称定义:采用U型通风方式回采工作面，名称定义：*工作面上隅角T。，*工作面Ti,*工作面回风巷T2；如图所示:报警浓度2i.CH,报警浓度1O%CH断电浓度21.0%CH电浓J*1.O*CH断电范围：工作面及断电浓度21.5、CH断电浓度ei5%CH复电浓度1.0%CH复电浓度1.OlCH其回风巷内全部非本其回风巷内全部非本质安全型电气设备（质安全型电气设备断电范围：工作面及断电范围：工作面及其回风巷内余部非本质安全型电气设备若甲烷传感器T,不能控制采煤工作面进风巷内全部非本质安全型电气设备则在进风巷设置甲烷传感器，名称定义：*工作面进风巷Ts；如图所示:报警浓度21.0%CH断电浓度21.MH狂电浓度1O%CH报警浓度21.SiCH断电浓度21.5%CH豆电浓度1.SiCH报警浓度J1O%CH断电浓度21.5%CH复电浓度1.0%CH断电范围：工作面及其断电范围：工作面及断电范用：工作面及回风巷内全部非本质安其回风巷内全部非本其回风巷内全部非本全型电气设备质安全型电气设备质安全型电气设备上确断电浓度20.5%CH仁曳电浓度0.5¾CH断电范围：进风巷内全部非本质安全型电报警浓度0.科CH气设备v_若低瓦斯和高瓦斯矿井采煤工作面采用串联通风时,被串工作面的进风巷设置甲烷传感器，名称定义：*工作面串联通风TO如图所示：r.报警浓度21.0%CH电浓度21.O%CH复:电浓度1.OCH断电范围：工作面及其回风巷内全部非本质安全型电气设备,一'J,一(报警浓度20.51CH断电浓度205%CH,亚电浓度0.5%CH断电范围：被申采煤工作面及其进回风巷r报警浓度21.0%CH断电浓度1.5%CH复电浓度1.(WCH报警浓度210%CH,断电浓度215%CH,复电浓度1.StCH若采用两条巷道回风的采煤工作面甲烷传感器定义如下图所示，第一
