工程建设渣土固化剂高含水率工程余泥处置工艺、固化土干湿循环性能、立方强度测试方法.docx

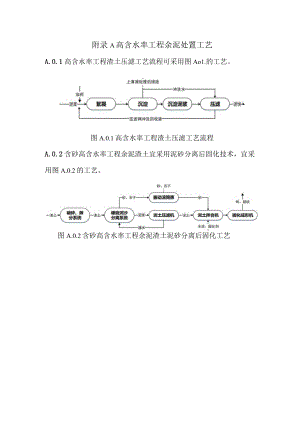

附录A高含水率工程余泥处置工艺A.0.1高含水率工程渣土压滤工艺流程可采用图Ao1.的工艺。图A.0.1高含水率工程渣土压滤工艺流程A.0.2含砂高含水率工程余泥渣土宜采用泥砂分离后固化技术，宜采用图A.0.2的工艺。图A.0.2含砂高含水率工程余泥渣土泥砂分离后固化工艺附录B固化土干湿循环性能测试方法干湿循环性能测试应按以下步骤进行：1试样直径可为3.5cm4.0cm0试验高度宜为8.Ocmo试件制备方法按照土工试验规程GB/T50123中三轴压缩试验扰动土试件制备的规定。2试件于标准条件下养护28d。3测定参照样的无侧限抗压强度后，将各组试验样放入烘箱中低温烘干24h（保持45±3）；4从烘箱中取出试样，常温下（20左右）放置1.2h后，将试样放入浸水容器中，向模具中加水没过试样表面Icm以上，将装有试样和水的容器置于室温条件下（20左右）静止5h；取出时观察试样的变化情况，确定其完整性以及破坏情况，过滤收集浸水容器中剥落的土体，利用烘箱将其烘干并测定其质量。5将试样置于（20±2）。C的养护箱中静置24h,即完成1次干湿循环，共进行10次循环，并测定各组试样经过3、5、10次循环后试样的无侧限强度。附录C固化土立方强度测试方法C.0.1固化土立方强度测试试验材料应符合下列规定：1固化剂应符合本规程第4.2.3条的要求。2水应符合本规程第424条的要求。3试验用土应采用工程实际用土。应在现场进行土的取样，取样点不少于3个，每个取样点不少于IOkg,应于土层中部取样。取样后应充分混合备用。C.0.2固化土立方强度测试试件制备应符合下列规定：1按照配合比进行固化土拌合，装入试验模具。2试验模具应采用IOOmmX1.OOmm的模具，试件的搅拌、成型与养护应按照现行行业标准水泥土配合比设计规程JGJ/T233的规定的方法执行。C.0.3固化土立方强度测试试验方法应按现行行业标准水泥土配合比设计规程JGJ/T233的规定的方法执行。
