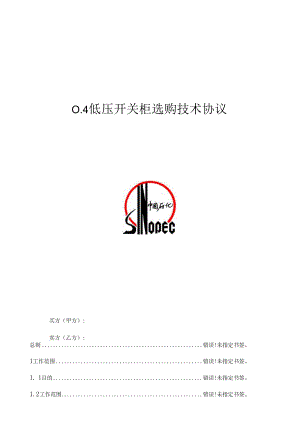

O.4低压开关柜选购技术协议买方（甲方）:卖方（乙方）:总则错误!未指定书签。1工作范围错误!未指定书签。1. 1目的错误!未指定书签。1.2工作范围错误!未指定书签。2技术要求错误!未指定书签。2.0范围错误!未指定书签。2. 1卖方的责任错误!未指定书签。2. 2规范性引用文件错误!未指定书签。2. 3产品设计要求错误!未指定书签。2. 4检查和试验错误!未指定书签。2. 5防腐错误!未指定书签。2.6铭牌与标记错误!未指定书签。2. 7卖方文件错误!未指定书签。2 .8其它错误!未指定书签。3 .9数据表错误!未指定书签。2. 10相关图纸错误!未指定书签。2. 11补充技术说明错误!未指定书签。3卖方提交的图纸与数据要求错误!未指定书签。3. 1投标文件中应供应的技术文件错误!未指定书签。3.2中标后项目执行过程中需供应的技术文件错误!未指定书签。总则为做好中国石化主要电气设备的选购工作，统一中国石化行业主要电气设备选购技术要求，特制订本技术协议。本技术协议适用于中国石化集团公司各下属企业与中国石化股份公司各分子公司的相关电气设备选购O1工作范围1.1 目的本技术协议适用于项目0.4低压开关柜（以下简称开关柜）的选购。1.2 工作范围序号描述技术参数单位数量备注变电所1名称、编号(一)I段母线1电源进线单元（带）A回2分段单元A回3电容器补偿单元回4馈出线单元A回5馈出线单元A回61"|7电动机单元回其中再起动回8电动机单元回其中再起动回9回序号描述技术参数单位数量备注（二）II段母线1电源进线单元A1"12电容器补偿单元回3馈出线单元A回4馈出线单元A回5回6电动机单元回其中再起动回7电动机单元1"!其中再起动回8回（三）III、IV段母线同上.（四）照明、检修母线1进线单元（双电源切换负荷开关）A回2回31"14检修馈电单元A回5.回（五）母线桥（柜与柜之间）A米（六）其它序号描述技术参数单位数量备注二变电所2名称、编号注：(1)技术参数参考单线图与用电负荷表。电动机功率应为额定功率，非轴功率。(2)如有电容器馈电补偿单元，配置中应包括自动功率因数限制器。(3)数量中应包括备用单元规格数量。2技术要求2.0范围本技术规定为低压沟通开关柜(以下简称开关柜)按7251.1-200560439-1:1999定义的低压开关柜(负荷中心)和电动机限制柜(电动机限制中心)型式试验组件设计、选材、制造、检查和试验的最基本要求。2.1卖方的责任2.1.1本技术规定与相关法规、标准、数据表、图纸、询价文件等之间的任何冲突应由买方负责澄清。2.1.2不允许用假设来掩盖数据的不足。卖方有责任由买方或其它渠道获得牢靠数据。2.1.3为确保设备正确的安装、操作与修理，卖方应供应全部必需的或附加的设备、专用工具和备件的清单。即使这些设备在图纸、技术规定或数据表中未列出。2.1.4卖方应供应对公用工程的要求和消耗量表。如协助的沟通电源、直流电源。2.1.5卖方应列出并充分描述此技术规定与相关标准的不同点。2.1.6开关柜应依据买方最终的认可图纸来制造，买方的认可并不能解除卖方对其图纸的完整性与正确性应负的责任。2.2规范性引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。凡注日期的引用文件，其随后全部的修改单或修订版均不适用本规定。凡是不注日期或修改号（版次）的引用文件，其最新版本适用于本规定。2.2.1国家标准1207-1997电压互感器1208-1997电流互感器13539.1-2002低压熔断器第1部分：基本要求13539.2-2002低压熔断器第2部分：专职人员运用的熔断器的补充要求（主要用于工业的熔断器）13539.3-1999低压熔断器第3部分：非娴熟人员运用的熔断器的补充要求（主要用于家用和类似用途的熔断器）13539.4-1992低压熔断器半导体器件爱护用熔断器的补充要求14048.1-2000低压开关设备和限制设备总则14048.2-2001低压开关设备和限制设备低压断路器14048.3-2002低压开关设备和限制设备低压开关、隔离器、隔离开关与熔断器组合电器14048.4-2003低压开关设备和限制设备低压机电式接触器和电动机起动器14048.5-2001低压开关设备和限制设备第5-1部分限制电路电器和开关元件机电式限制电路电器14048.6-1998低压开关设备和限制设备接触器和电动机起动器第2部分：沟通半导体电动机限制器和起动器14048.7-1998低压开关设备和限制设备协助电器第1部分：铜导体的接线端子14048.8-1998低压开关设备和限制设备协助电器第2部分：铜导体的爱护导体接线端子排14048.9-1998低压开关设备和限制设备多功能电器（设备）第2部分：限制与爱护开关电器（设备）14048.10-1999低压开关设备和限制设备限制电路电器和开关元件第2部分：接近开关16935.1-1997低压系统内设备的绝缘协作第一部分：原则、要求和试验7251.1-2005低压成套开关设备和限制设备第一部分：型式试验和部分型式试验成套设备7251.2-1997低压成套开关设备和限制设备其次部分：对母线干线系统（母线槽）的特殊要求4026-1992电器设备接线端子和特定导线线端的识别与应用字母数字系统的通则4942.2-1993低压电器外壳防护等级4208-1993外壳防护等级（代码）2.2.2国际标准60112-20036018560186-198760269603646043960445-1999605210.5,1260529-2001()6066460688-19926094761000061641-1996一60044-1-1996-1:60255-1989602696047360529-2001()60947-2-2003-2:62053-11-2003(.)-11:(0,5,12)以上所列标准并非全部标准，它仅指出了主要标准。规定所列标准、规范如与卖方所执行的标准不一样时，应按较高标准要求执行,且卖方应充分描述本技术规定与相关标准的不同点。2. 3产品设计要求运用条件环境条件开关柜通常工作于划为非爆炸危急环境的封闭的工厂变配电所内。如无特殊规定，则其环境条件为在60439-1,第6.1条中陈述的工业应用条件。一般安装在变配电所混凝土地面上的基础槽钢底座上。如无特殊规定，则按60439-1,第6.1.3条规定的电子设备的运用高度不应高于海拔100O米。电气运用条件在电压改变为±10乐频率改变为±1%的条件下，开关柜应能在无损伤的状况下，满意额定技术参数连续正常运行，除非在询价文件中规定了其它参数。电气特性在单线图和数据表中应给出开关柜的电气额定值，即电压、电流、频率、动热稳定电流等。此额定值为在自然通风条件下装于柜体内设备的额定值。设备的额定值应充分考虑柜体内的热源影响。温升值应限制在60439所规定的值内。开关柜主接线方式一般为单母线分段或单母线，应适于60364-3规定的系统，除非另有规定。为保证供电的连续性，爱护装置间的协作应有选择性。一个柜架单元有若干主回路，其额定分散系数均为Io此系数应用于依据60439-1第8.2.1条进行的温升试验中。全部的电气元件应能承受可能通过的过负荷电流和短路电流。全部机械构件应能承受冲击短路电流的影响。开关柜的内部故障电弧爱护至少按类故障电弧爱护设置，对人身爱护标准按1641规定。平安要求依据60529,最低的外壳防护等级为：开关柜外部：4X开关柜内部：2X抽出式部件应具有连接、试验和分别三个位置，并且在每个位置都应与开关柜保持机械上的连接。结构1.1.1.1 柜型式为直立式、落地安装的金属封闭型抽出式/固定插拔式，它由具有公用母线系统的若干个标准柜组装而成。1.1.1.2 开关柜外形应平整美观，柜架应采纳冷轧钢板或优质敷铝锌板（厚度不小于2）弯制后用螺栓组装而成,面板采纳冷轧钢板（厚度不小于2）静电喷塑。当柜后门宽大于800时应开双扇门。柜架和面板应有足够机械强度和刚度，应能承受所安装元件与短路时所产生的机械应力和热应力，并应考虑防止构成足以引起较大涡流损耗的磁性通路，不能因设备的吊装、运输等状况而影响设备的性能。1.1.1.3 可利用挡板或隔板（金属的或非金属的）将开关柜分成单独的隔室或封闭的防护空间,假如买方没有特殊规定,则内部的隔离至少应符合60439-1第7.7条形式3b的要求。1.1.1.4 纳通风孔散热时，通风孔设计和安装应使得当熔断器、断路器在正常工作或短路状况时没有电弧或可溶金属喷出，通风孔设置不应降低设备的外壳防护等级。1.1.1.5 设备的布置应便利操作，在任何状况下不应阻碍良好的运行性能，柜内空间应满意电缆接线、检修要求。开关柜端部结构、母线排和电线电缆敷线槽的布置，应考虑便于扩建。1.1.1.6 开关柜组件内相同的部件和元件应可互换。1.1.1.7 按买方规定的要求供应空间隔与备用单元。空间隔应带有母线连接装置和面板；备用单元应完全配备有规定功能和额定值的元件。1.1.1.8 关柜底部应带密封板，电缆进线孔应有密封措施。开关柜出线方式一般为下出线，且应采纳后接线，具体出线方式由买方确定并在低压开关柜数据表中规定。母线正常的温升、绝缘材料的老化和正常工作时所产生的振动不应造成载流部件的连接有异样改变，尤其应考虑到不同金属材料的热膨胀和电解作用以与实际温度对材料耐久性的影响。主母线和分支母线应由螺栓连接的高导电率(99.99%)的铜排制成，符合规定的载流量，并应包括下列特性：(1)螺栓连接的方法，应在不限制运用寿命的期间内，从标准的额定环境温度到额定满载温度范围内(满意60439中关于允许温升的规定)，螺孔四周的初始接触压力应大体保持不变。(2)主母线支持件和母线绝缘物，应为不吸潮、阻燃、长寿命的并能耐受规定的环境条件产品。在设备的运用寿命内，其机械强度和电气性能应基本保持不变。(3)全
