华为M地块施工组织设计(管道安装).doc

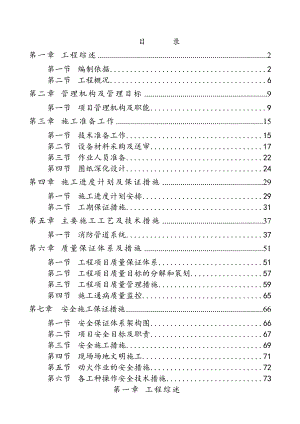

目 录第一章 工程综述2第一节 编制依据2第二节 工程概况6第二章 管理机构及管理目标9第一节 项目管理机构及职能9第三章 施工准备工作15第一节 技术准备工作15第二节 设备材料采购及送审17第三节 作业人员准备22第四节 图纸深化设计24第四章 施工进度计划及保证措施29第一节 施工进度计划安排29第二节 工期保证措施31第五章 主要施工工艺及技术措施37第一节 消防管道系统37第六章 质量保证体系及措施51第一节 工程项目质量保证体系51第二节 工程项目质量目标的分解和策划57第三节 工程项目质量管理措施59第四节 施工通病质量监控65第七章 安全施工保证措施66第一节 安全保证体系架构图66第二节 项目安全目标及职责67第三节 安全施工措施69第四节 现场场地文明施工71第五节 动火作业的安全措施72第六节 各工种操作安全技术措施73第一章 工程综述第一节 编制依据一、 招标文件文件名称项目编号日期某某环保科技园M地块项目(M02&05/M08&10)消防分包工程招标文件某某年3月某某环保科技园M地块项目(M02&05/M08&10)消防分包工程招标补充文件某某年3月二、 招标图纸及文件 现有的施工图纸及相关文件三、 主要施工规程规范序号类别名 称编 号1国家建筑给水排水及采暖工程施工质量验收规范GB50242-20022国家建筑设计防火规范GBJ16-1987（2001版）3国家建筑给水排水设计规范GB50015-20034国家室内给水设计规范GBJ13-86（1997版）5国家室内给水设计规范GBJ14-87（1997版）6国家建筑灭火器配置设计规范GB50140-20057国家给水排水管道工程施工及验收规范GB50268-19978国家工业金属管道施工及验收规范GB50235-19979国家建筑给水排水及采暖工程施工质量验收规范GB50242-200210国家电气装置安装工程1KV及以下配线工程施工验收规范GB50258-9611国家电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-199212国家电气装置安装工程电力变压器、电抗器、互感器施工及验收规范GBJ148-199013国家电气装置安装工程旋转电机施工及验收规范GB50170-199214国家电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-199615国家电气装置安装工程低压电器施工及验收规范GB50254-199616国家电气装置安装工程电气照明装置施工及验收规范GB50259-199617国家电气装置安装工程母线装置施工及验收规范GBJ149-199018国家电气装置安装工程电缆线路施工及验收规范GB50168-199219国家电气装置安装工程接地装置施工及验收规范GB50169-199220国家电气装置安装工程电气设备交接试验施工验收规范GB50150-199121国家火灾自动报警系统施工及验收规范GB50166-200722国家自动喷水灭火系统施工及验收规范GB50261-200323国家建筑灭火器配置设计规范GB50140-2005四、 主要法规序号类别名 称1国家中华人民共和国建筑法2国家中华人民共和国测绘法3国家建设工程质量管理条例4国家中华人民共和国合同法5国家中华人民共和国环境保护法6国家工程建设标准强制性条文（房屋建筑部分）7国家中华人民共和国安全生产法8国家中华人民共和国环境保护法9国家中华人民共和国计量法10国家中华人民共和国消防法11国家中华人民共和国劳动法12国家建设工程施工现场管理规定13国家建筑安全监督管理规定14国家建设工程质量管理条例15国家关于技术安全事故行政责任追究的规定16国家建筑工程质量监督法规汇编17地标建筑安装分项工程施工工艺规程18地标建筑工程施工技术管理规程19地标建筑工程资料管理规程20地标北京市建筑工程施工安全操作规程21地标建筑工程监理规程22地标北京市建设工程施工现场生活区设置和管理标准23地标建设工程施工现场安全防护，场容卫生，环境保护及保卫消防标准24行标建筑施工安全检查标准25行标建筑施工现场环境与卫生标准26行标华北标通用图集给水工程27行标华北地区建筑电气通用图集五、 其他文件序号名称1GB/T19001-2000 idt ISO9001:2000质量管理体系要求和本公司质量保证手册、程序文件2GB/T24001-2004 idt ISO14001：2004环境管理体系 要求及使用指南和本公司环境管理手册、环境程序文件3GB/T18001-2001职业健康安全管理体系 规范和本公司职业安全卫生管理手册、程序文件4施工企业项目管理体系文件5施工现场的调查资料第二节 工程概况一、 工程简介1、工程简介一览表No.项 目内 容1工程名称某某环保科技园M地块项目消防分包工程2建筑用途某某M地块光网络软件生产中心包括M02&05地块、 M08&10，总建筑面积.30平方米 。其中M02&05地块为E栋A座、E栋B座、G栋和F栋共四栋单体建筑，建筑面积.60平方米，消防水泵房位于F栋地下一层，消防控制中心位于F栋首层。IT机房位于F栋首层和地下一层，内设气体灭火系统。 M08&10地块为B栋、C栋、D栋A座和D栋B座、共四栋单体建筑，建筑面积.70平方米，消防水泵房位于D栋地下一层，消防控制中心位于D栋A座首层。3建设地点北京市海淀区环保科技园4建设单位深圳市华为投资控股有限公司5设计单位美国MG2建筑设计公司/华东建筑设计研究院有限公司6监理单位北京兴电国际工程管理公司7总承包单位北京城建集团有限责任公司8工料测量师利比有限公司9业主质量要求合格2） 消防水专业概况系统名称内 容消火栓系统某某M地块光网络软件生产中心包括M02&05地块、 M08&10，总建筑面积.30平方米 。其中M02&05地块为E栋A座、E栋B座、G栋和F栋共四栋单体建筑，建筑面积.60平方米，消防水泵房位于F栋地下一层。M08&10地块为B栋、C栋、D栋A座和D栋B座、共四栋单体建筑，建筑面积.70平方米，消防水泵房位于D栋地下一层。室内消火栓系统为一个独立的临时高压供水系统，消防储水池设在地下室，有效容积220m3，设计用水量15L/S， 消防水泵房设在地下一层，泵房内设有2台消火栓水泵Q=15L/S，H=50M，N=15Kw，一用一备。室内消火栓箱内设DN65消火栓一支，DN65×25m衬胶水带一条，和25×9水枪一支，25×9×25m衬胶水带一条，及消防泵启泵按钮一个，箱内配有5kg手提式磷酸铵盐灭火器2具，消火栓箱型号1650×700×160 ，暗装。消防干管DN100及以上采用镀锌无缝钢管，机械沟槽式卡箍连接，DN80 及以下，采用内外壁热镀锌钢管，丝扣连接。喷淋系统某某M地块光网络软件生产中心项目包括M02/05地块和M08/10地块总建筑面积.30平方米，其中，M02/05地块消防水泵房在F栋地下一层，M08/10地块消防控制中心在D栋地下一层。设计依据GB 50084-2001自动喷水灭火系统设计规范本工程M02/05地块和M08/10地块分别为两个独立的系统，消防水池设在地下室，消防泵房设有两台喷淋泵，一用一备，喷淋水泵与动力机械直接连接，火灾后30秒内启动，为满足最不利点处喷头压力和喷水强度，喷淋系统设有稳压设备。本系统地下室采用预作用系统，地上部分采用湿式系统。预作用报警阀、湿式报警阀前后设电信号阀，信号阀与水流指示器之间有不小于300mm的短管连接，消防干管DN100及以上采用镀锌无缝钢管，机械沟槽式卡箍连接，DN80 及以下，采用内外壁热镀锌钢管，丝扣连接。地下车库的喷头采用直立式喷头，其他部分采用吊顶式喷头，宽度大于1.2m的风管、排管下设置补偿喷头， 吊顶内净空高度大于800mm的设直立型喷头， 地下车库入口采用易熔合金喷头，其余部位采用玻璃球喷头，动作温度68度，喷头流量系数k=80。水喷雾灭火系统本工程锅炉房、柴油发电机房内设水喷雾灭火系统，加压泵从消防水池中吸水加压后供至该消防给水系统。喷头工作压力0.35Mpa，喷雾强度20L/min*m2累计喷雾时间30min，系统响应时间小于45s。灭火器按照建筑灭火器配置设计规范GB50140-2005设置 灭火器，地下车库为B类中危险级，地上为A类中危险级。手提式灭火器选用5kg充装量MF/ABC5型，推车式灭火器，选用20kg，充装量MFT/ABC20 型。3） 气体灭火系统系统名称内 容气体灭火系统1、本工程气体灭火防护区包括：F楼地下一层UPS间、首层服务器与网络机房、磁带室、资料存储室等共六个防护区。2、本工程气体灭火系统除由灭火药剂和推动剂氮气分开贮存的备压式FM200气体灭火系统组成一组组合分配系统外，其余均为无管网系统共两组。3、备压式FM200系统喷射时间：t<8s；4、备压式FM200系统管网工作压力：<3.0MPa，喷口平均工作压力范围在0.5MPa至0.9MPa间。1、 管网：管材采用符合现行国家标准GB8163输送流体用无缝钢管中规定的无缝钢管，并内外镀锌。管道的公称直径小于或等于80mm时，采用螺纹连接；大于80mm时，宜采用法兰连接。管道穿过墙壁处应加套管，套管与管道间的空隙须用柔性非燃材料填塞密实。管件应采用内外镀锌的专用管件。管道采用支架或吊架固定。2、 管网气密性试验和连接强度试验：管网安装完毕后应将喷头处堵死进行管网气密性试验和连接强度试验。强度试验压力:3.36MPa.（实验介质为氮气）气密试验压力:2.8MPa.该系统具有自动、手动和机械应急三种启动方式：1、 当无人时，应自动控制：当发生火灾时，火灾探测器发出火灾信号，通过火灾自动报警控制器将信号传送给备压式FM200灭火控制系统，关闭防护区风机、空调等设备。延迟30秒后自动启动备压式FM200灭火系统。2、 当有人值班时，应手动控制：当人员发现火灾时，及时手动启动防护区门外的紧急启动按钮，通过备压式FM200灭火控制系统启动备压式FM200灭火系统。3、 当发生火灾而自动报警系统失灵时，人员可及时到钢瓶间，通过钢瓶瓶头阀上的手动启动器，就地手动启动钢瓶进行灭火。第二章 管理机构及管理目标第一节 项目
