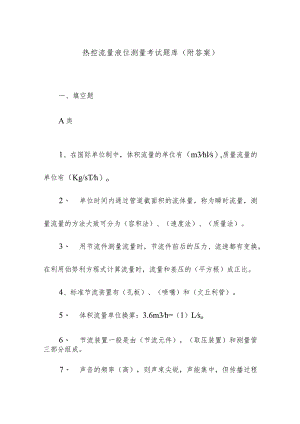

热控流量液位测量考试题库（附答案）一、填空题A类1、在国际单位制中，体积流量的单位有（m3hls）,质量流量的单位有（Kg/sTh）o2、 单位时间内通过管道截面积的流体量，称为瞬时流量，测量流量的方法大致可分为（容积法）、（速度法）、（质量法）。3、 用节流件测量流量时，节流件前后的压力、流速都有变换，在利用伯努利方程式计算流量时，流量和差压的（平方根）成正比。4、标准节流装置有（孔板）、（喷嘴）和（文丘利管）。5、 体积流量单位换算：3.6m3h=（1）Lso6、 节流装置一般是由（节流元件），（取压装置）和测量管三部分组成。7、 声音的频率（高），则声束尖锐，声能集中，但传播过程中衰减（大）。在超声波流量计中，小管道传感器的声音发射频率（高），大管道传感器的声音发射频率（低）。8、 当流量以体积表示时称为体积流量，单位有（m3h,Ls）;当流体量以质量表示时称为质量流量，单位有（Kgs,Th）o9、 物位是指（液位、料位和相界面）的总称。10、按工作原理分，物位测量仪表可分为（直读式）、（浮力式）、（静压式）、（电磁式）、（核辐射式）、（声波式）等类型。11、汽包水位表主要有（云母水位计）、（双色水位计）、（差压式电子水位计）、（电接点水位计）。12、差压式水位计的工作原理是把（液位高度）变化转换成（差压）变化。B类13、管道内的流体速度，一般情况下在（管道中心线）处的流速最大，在（管壁）处的流速等于零。14、节流孔板前的直管段一般要求（10）D孔板后的直管段一般要求（5）Do为了正确测量，孔板前的直管段最好（3050）D,特别是孔板前有泵或调节阀时，更应如此。15、转子流量计的浮子的材料是（不锈钢）、（铝）、（塑料）等，在使用中可根据流体的（物理）性质加以使用。16、超声波流量计是一种（非接触式）流量测量仪表,可测量（液体）（气体）介质的体积流量。17、流体的密度与（温度）和（压力）有关，其中气体的密度随（温度）的升高而减少，随（压力）的增大而增大；液体的密度则主要随（温度）升高而减少，而与（压力）关系不大。18、标准孔板的取压方式有（角接取压）和（法兰取压）等。19、标准喷嘴取压方式只有（角接取压）一种。20、使用节流式流量计测量流量时，实际流量越小，测量误差（越大）。21、当充满管道的流体经节流装置时，流束将在压缩口处发生（局布收缩）从而使（流速）增加，而（静压力）降低。22、按照测量原理分，超声波流量计测量流量的方法现在用得最多的是传播速度差法和（多普勒频移）法，其中传播速度差法又分为（时间差、相位差、声循环频率法）三种。23、孔板的锐边或喷嘴的曲面侧应（迎着）被侧流体的流向。24、流体所以能在管道中流动，是由于流体具有一定的能量，这种能量是由两种形式组成的，一种是由于流体的压力所具有的（静压能），一种是由于流体流动速度而具有的（动压能）。25、压力式液位计测量方法比较简单,测量（范围）不受限制,还可以采用（压力变送器）进行远距离传送。26、更换隔离后的电接点水位测量筒上电极时，应停（仪表电源）、（开排污门）消压并冷却后方可进行。C类27、节流装置的基本流量方程式为（）或）。28、在孔板加工的技术要中。上游平面应和孔板中心线（垂直），不应有（可见伤痕），上游面和下游面应（平行），上游入口边缘应（锐利无毛刺和平行）。29、非标准节流装置比较适于测量（脏污液体）流量。30、对流体压力的测量,只有在对（流速）无任何扰动时,才能正确测出静压力。31、159X5的管子内流体的平均流速为2.5ms,所以管道内的瞬时流量为（156.93）m3ho32、雷诺数是表征流体流动的（惯性力）与（粘性力）之比的无量纲数。33、人能听到的声音频率为（16-20000）HZ,超声波流量计所使用的频率：测量气体的通常在（IoOK-300K）HZ9测量液体的通常在（500K-5000K）HZo34、声音的传播速度和介质有关。声音在空气中的传播速度约为（340）m/s；声音在液体例如水中的传播速度约为（1500）m/s；声音在固体例如钢中的传播速度约为（5590）m/so35、声频f、声速c和声波入三者的关系是（入=c/f）。IoOKH频率的声音在空气中的波长为（0.34cm）o36、由于电接点液位计一次测量筒直接与汽包连接；因此，其液位测量输出值受（汽包压力）、（温度）变化的影响不大。二、选择题A类1、 流量表从原理上看可分为三种，火电厂用来测量蒸汽和水的流量的主要仪表采用（A）。A.体积式流量计B.速度式流量计C.容积式流量计D.差压式流量计2、 标准节流件的直径比B越小，则（D）oA.流量测量越准确B.流体的压力损失越小C.要求水平直管段越长D.流体的压力损失越大3、 涡轮流量计输出（B）信号。A.模拟B.数字C.电流D.电压B类4、 电磁流量计是一种（C）流量计。A.体积式B.差压式C.速度式D.质量5、在流量补偿中进行的压力、温度修正是修正的（A）误差。A.系统误差B.偶然误差C.疏忽误差D.随加误差6、 转子流量计中流体流动方向是（B）oA.自上而下B.自下而上C.都可以D.向下7、 测量锅炉空气管道流量最好使用（C）A.罗茨流量计B.孔板C.巴翼形动压管D.文丘利管8、 一般来说给水流量的测量节流元件亦选用（B）。A.喷嘴B.孔板C.巴翼形动压管D.文丘利管9、 差压式流量计启动时，先开（B）,使正、负压室相通，再打开正、负压门，最后关闭平衡门，使仪表投入运行。A.一次门B.平衡门C.二次门D.排污门10、在节流装置的流量测量中进行温度、压力等修正,是修正什么误差（C）。A.引用误差B.附加误差C.系统误差D.随加误差11、节流件的（C）与管道的中心线应互相垂直。A.中心B.径距C.端面D.平面12、在测量能引起节流件堵塞的介质流量时，应进行（C）oA.疏通B.周期检定C.定期清洗D.解体检查13、椭齿流量计是一种（B）流量计。A.速度B.容积C.节流D.叶轮14、节流装置是将流量信号转换成（C）信号。A.电流B.电压C.差压D.脉冲15、在管道上安装孔板时，若将方向装反会造成差压计（B）oA.指示变大B.指示变小C.指示忽大忽小D.无变化16、差压式流量测量系统中，低压侧阀漏将会造成（B）。A.流量指示变小B.流量指示变大C.流量无法指示D.无变化17、设计一套用孔板测量流量的系统中，温度元件应安装在（B）oA.孔板前B.孔板后C.进口处D.任意位置18、用孔板测量流量，孔板应装在调节阀（A）oA.前B.后C.进口处D.任意位置19、用某节流装置测量湿气体中干气部分的体积流量（标准状态下），如果工作状态下的相对湿度比设计值增加了，这时仪表的指示值将（A）。A.大于真实值B.等于真实值C.小于真实值D.不可确定20、锅炉在正常运行中，汽包上的云母水位计所示水位与汽包内实际水位比（C）oA.偏高B.相等C.偏低D.不能确定21、玻璃液位计是根据（B）原理工作的。A.阿基米德B.连通器C.牛顿定律D.万有引力定律22、为了减小云母水位计的指示误差1!,应该（D）oA.缩短云母水位计的汽水连通管高度LB.加长云母水位计的汽水连通管高度LC.将云母水位计中心线的安装位置等于汽包中心线D.将云母水位计中心线的安装位置偏高于汽包中心线约AH值23、浮筒式液位计所测液位越高，则浮筒所受浮力(C)oA.越大B.越小C.不变D.不一定24、用压力法测量开口容器液位时，液位的高低取决于(B)oA.取压点位置和容器横截面B.取压点位置和介质密度C.介质密度和横截面D.取压点位置和容器大小25、下列属于直读式液位计的是(A)oA.磁翻板液位计B.浮球式液位计C.电接点液位计D.吹泡式液位计26、水位平衡容器前一次门横装，是为避免阀门(A)oA.积聚空气泡B.产生液位差C.节流作用D.产生压差27、对于单室平衡容器，当汽包压力低于额定值时，将造成差压计指示水位（B）。A.偏低B.偏高C.不变D.不能确定C类28、在流量测量中，孔板测量和喷嘴测量造成的能量损失相比，喷嘴（A）孔板。A.小于B.大于C.大于或小于D.等于29、环室取压有（A）的效果，并能提高测量精度，且压力信号稳定。A.均衡压力B.消除压差C.平衡压差D.平均压差30、质量流量计的主要特点之一是可直接测量（B）,与被测介质的温度、压力、粘度、密度变化无关。A.体积流量B,质量流量C.批量流量D.累积流量31、火力发电厂测量汽、水流量的仪表大多数采用（D）流量计。A.转子B.涡轮C.电磁D.差压式32、标准化节流装置是（A）。A.文丘利管B.偏心孔板C.翼形动压管D.毕托管33、火电厂中，燃油流量的测量普遍地使用（A）。A.靶式流量计B.标准孔板C.转子流量计D.恒压降式流量计34、孔板弯曲会造成流量示值（D）oA.偏高B.偏低C.不受影响D.可能偏低或偏高35、采用容积法测量的流量计是（B）oA.超声波流量计B.罗茨流量计C.电磁流量计D.靶式流量计36、不属于速度法测量的流量计是（D）。A.标准孔板流量计B.涡轮流量计C.转子流量计D.椭圆齿轮流量计37、超声波流量计是属于（B）oA.容积式流量计B.速度式流量计C.差压式流量计D.阻力式流量计38、流体流过标准孔板时，流速在标准孔板的（D）收缩到最小A.进口处B.圆柱形开孔处C.出口处D,出口后一定距离39、设计流量装置时，为了使流量系数不变，应设定（B）雷诺数。A.最大流量B,最小流量C.常用流量D.中间流量40、在以下节流装置中，造价昂贵，但压力损失最小的是（C）OA.标准孔板B,标准喷嘴C.文丘里管D.四分之一圆喷嘴三、判断题A类1、 管道的内径越大，弯头越少，则流体在管道内的沿程阻力越小。（）2、 双波纹管差压计主要用于与节流装置配合测量流体流量。（）3、 利用动压测量管测量流量时，实际上是通过测量流体平均流速，从而间接测量出其流量。（）4、 使用节流装置测量流量时，节流装置前的管道内必须加装整流器。(×)5、 玻璃转子流量计是一种非标准化的仪表，制造时是用常温常压下的水标定的，如果实际被测介质的种类、工作状态和物理参数与出厂标定不同，将造成很大的测量误差。()6、 电接点水位计的电极越多，测量准确度越高，可靠性越好。(×)7、 测量脏污液体要安装沉降器。()8、 用差压计或差压变送器测量液位时，仪表安装高度高于下部取压口。(X)9、 玻璃液位计可用于测敞口容器和闭口容器的液位。()10、使用平衡容器测量水位时，汽包压力变化使饱和水与饱和蒸汽的重度改变，是产生测量误差的主要原因。B类11、如果汽包水位变送器取样管路高压侧排污门出现泄漏，则汽包水位显示比实际偏高（）o12、转子流量计量程的改变，可以采用不同材料的同形转子，即用改变转子重量的方法来改变量程。（）13、在垂直管道上安装节流装置测量液体介质的流量,其流向应是自下而上的。（）14、对称孔板的两侧端面均无圆锥角，两端面的技术要求也相同，所以孔板的流向是不固定的。（）15、标准孔板正反两个方向的安装方向
