    液压转向器厂总平面布置课程设计.docx

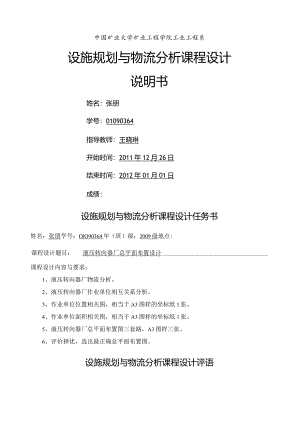

    中国矿业大学矿业工程学院工业工程系设施规划与物流分析课程设计说明书姓名:张朋学号:01090364指导教师:王晓琳开始时间:2011年12月26日结束时间:2012年01月01日成绩:设施规划与物流分析课程设计任务书姓名:张朋学号:OlO90364年(班)级:2009级地点:课程设计题目:液压转向器厂总平面布置设计课程设计内容与要求:1、液压转向器厂物流分析。2、液压转向器厂作业单位相互关系分析。3、作业单位位置相关图,相当于A3图样的坐标纸1张。4、作业单位面积相关图,相当于A3图样的坐标纸1张。5、液压转向器厂总平面布置图三套路,A3图样三张。6、评价择优,选出最正确总平面布置图。设施规划与物流分析课程设计评语评语:J,11、液压转向器结构及有关参数12、作业单位划分23、液压转向器生产工艺过程3三.物流分析81、产品工艺过程分析82.物流强度分析9四 .作业单位非物流相关分析101 .作业单位相互关系理由112 .作业单位相互关系等级113 .作业单位相互关系11五 .作业单位综合相关分析121 .综合物流相关等级122 .作业单位综合接近程度14六 .作业单位位置相关分析错误!未定义书签。1 .绘制作业单位位置相关图错误!未定义书签。七 .作业单位面积相关分析16L作业单位面积相关图16八 .工厂总平面布置可行方案17九 .评价方案并择优17十.总结17一.概述当地现有一叉车修理厂,占地面积为16000m2,厂区南北长为200m,东西宽为80m,所处地理位置如图1所示。该厂职工人数300人,方案改建成年产量6000套液压转向器的生产厂,需要完成工厂总平面布置设计。图待建液压转向器厂厂区图二.根本要素分析1、液压转向器结构及有关参数液压转向器的根本结构如图2所示,有22个零、组件构成,每个零、组件的名称、材料、单间重量及年需求量均列于表1中。图2液压转向器结构表-1零件明细表工厂名称:液压转向器厂产品名称液压转向器产品代号方案年产量序V零件名称零件代号自制外购材料总方案需求成零件图吊形状尺寸单件重量(Kg)说明1连接块组件2060000.092前盖HT25060000.903X型密封圈橡胶62000.044挡环2060000.035滑环2060000.036弹簧片65Mn420000.017拔销65Mn62000.028联动轴4560000.279阀体HT25060007.0010阀芯4560000.611阀套2060000.5612隔盘2060000.3213限位柱4560000.0114定子40Cr60001.2015转子4560000.6016后盖2060000.8017螺栓45360000.0218O型密封圈橡胶210000.0119限位螺栓4560000.0220油堵塑料280000.0121标牌铝60000.0122护盖塑料66000.01编制(日期)审核(日期)2、作业单位划分根据液压转向器结构及工艺特点,液压转向器厂设立如表2所示11个作业单位,分别承当原材料存储、备料、热处理、加工与装配、产品性能试验、生产管理与效劳等各项生产任务。表_2作业单位建筑物汇总表序号作业单位名称用途建筑面积(n)结构型式备注1原材料库储存钢材、铸锭20×30露天2铸造车间铸造12×243热处理车间热处理12×124机加工车间牢、铳、钻削I8×365精密车间精镀、磨削I2×366标准件、半成品库储存外购件、半成品12×247组装车间组装转向器12×368性能试验室转向器性能检验12×129成品库成品储存12x1210办公、效劳楼办公室、食堂等80×6011设备维修车间机床维修12×243、液压转向器生产工艺过程由于液压转向器结构比拟简单,因此其生产工艺过程也很简单,总的工艺过程可分为零、组件制作与外购,半成品暂存,组装,性能试验与成品存储等阶段。3.1零、组件制作与外购液压转向器上的标准件、异形件如塑料护盖、铝制标牌等都是采用外购、外协的方法获得,入厂后由半成品库保存。其它零件由本厂自制,其工艺过程分别见表3至表15o表中各工序加工前工件重量为:该工序加工后工件重量/该工序材料利用率。3.2 标准件、外购件与半成品暂存生产的零、组件经车间内检验合格后,送入半成品库暂存。定期订购的标准件和外协件均存放在半成品库。3.3 组装所有零、组件在组装车间集中组装成液压转向器成品。表3液压转向器零件加工工艺过程表产品名称件号材料单件重量(Kg)方案年产量(套)年产总量(Kg)连接块组件1200.096000序号作业单位名称工序内容工序材料利用率()1原材料库备料2机加工车间车、锋、压装553半成品库暂存表4液压转向器零件加工工艺过程表产品名称件号材料单件重量(Kg)方案年产量(套)年产总量(Kg)前盖2HT2500.906000序号作业单位名称工序内容工序材料利用率()1原材料库准备铸锭2铸造车间铸造603机加工车间粗铳、链、钻804精密车间精像955半成品库暂存表-5液压转向器号件加工工艺过程表产品名称件号材料单件重量(Kg)方案年产量(套)年产总量(Kg)挡环4200.036000序号作业单位名称工序内容工序材料利用率(%)1原材料库备料2机加工车间车削403半成品库暂存表6液压转向器零件加工工艺过程表产品名称件号材料单件重量(Kg)方案年产量(套)年产总量(Kg)滑环5HT2500.036000序号作业单位名工序内容工序材料利用率(%)称1原材料库备料2机加工车间车削403半成品库暂存表7液压转向器零件加工工艺过程表产品名称件号材料单件重量(Kg)方案年产量(套)年产总量(Kg)联动器8450.276000序号作业单位名称工序内容工序材料利用率()1原材料库备料2机加工车间车、铳403精密车间精磨994半成品库暂存表-8液压转向器零件加工工艺过程表产品名称件号材料单件重量(Kg)方案年产量(套)年产总量(Kg)滑环9HT2507.006000序号作业单位名称工序内容工序材料利用率()1原材料库准备铸锭2铸造车间铸造603机加工车间粗铳、镇704精密车间精镇905半成品库暂存表-9液压转向器零件加工工艺过程表产品名称件号材料单件重量(Kg)方案年产量(套)年产总量(Kg)阀芯10450.66000序号作业单位名称工序内容工序材料利用率()1原材料库备料2机加工车间粗车、钻、铳703热处理车间热处理4精密车间精磨995半成品库暂存表JO液压转向器零件加工工艺过程表产品名称件'弓材料单件重量(Kg)方案年产量(套)年产总量(Kg)阀套11200.566000序号作业单位名称工序内容工序材料利用率()1原材料库备料2机加工车间车削803半成品库暂存表11液压转向器零件加工工艺过程表产品名称件号材料单件重量(Kg)方案年产量(套)年产总量(Kg)隔盘12200.326000序号作业单位名称工序内容工序材料利用率(%)1原材料库备料2机加工车间铳、钻803半成品库暂存表-12液压转向器零件加工工艺过程表产品名称件另材料单件重量方案年产量年产总量(Kg)(套)(Kg)限位柱13450.016000序号作业单位名称工序内容工序材料利用率(%)1原材料库备料2机加工车间车、镶703热处理车间热处理4精密乍问端磨995半成品库暂存表13液压转向器零件加工工艺过程表产品名称件号材料单件重量(Kg)方案年产量(套)年产总量(Kg)定子1440Cr1.206000序号作业单位名称工序内容工序材料利用率(%)1原材料库备料2热处理车间退火3机加工车间车、钻、插、铳504热处理车间调质5精密车间研磨996半成品库暂存表14液压转向器零件加工工艺过程表产品名称件号材料单件重量(Kg)方案年产量(套)年产总量(Kg)转子15450.606000序号
