GB∕T3367.5-2018内燃机车词汇第5部分：辅助装置.docx

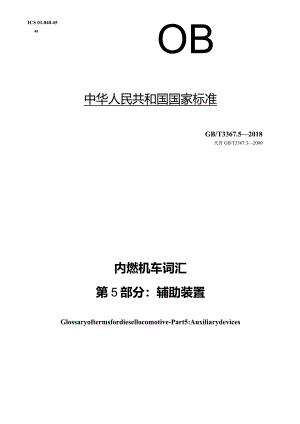

ICS 01.040.4540OB中华人民共和国国家标准GB/T3367.52018代替GB/T3367.32000内燃机车词汇第5部分：辅助装置Glossaryoftermsfordiesellocomotive-Part5:Auxiliarydevices20184)607 发布2019-01-01实施国家市场监督管理总局a中国国家标准化管理委员会发前言IIl1 范围12 术语和定义11.1 1冷却系统11.2 燃油系统31.3 机油系统51.4 空气滤清系统71.5 5通风系统71.6 辅助传动系统8索引H-XX-刖三GB/T3367内燃机车词汇分为5个部分：第1部分；基本词汇；第2部分：柴油机；第3部分：车体、转向架及制动装置；第4部分：液力传动系统；第5部分：辅助装置。本部分为GB/T3367的第5部分。本部分按照GB/T1.12009给出的规则起草。本部分代替GB/T3367.3-2000铁道机车名词术语内燃机车辅助装置零部件名词。本部分与GB/T3367.32000相比主要技术变化如下：一一增加了自清式机油滤清器（见2.3.4.2）;增加了管壳式机油热交换器（见2.3.6.1）;一一增加了板式机油热交换器（见2.3.6.2）;增加了水冷基板、风冷基板名词（见2.L3.15、2.1.3.16）;一增加了纸质空气滤清器、袋式空气滤清器名词（见2.4.4.3、2.4.4.4）;增加了百叶窗气缸名词（见2.6.10）;增加了齿式联轴器、鼓形齿联轴器（见2.6.6.4、2.6.6.5）;一一修改了联轴器定义（见2.6.6,2000年版的26）;删除了预热锅炉零部件名词（2000年版的7.17.16）;删除了机油泵部分零部件名词（2000年版的11.11L12）;删除了起动机油泵部分零部件名词（2000年版的12.112.6）;删除了起动变速箱零部件名词（2000年版的20.120.12）;删除了静液压变速箱零部件名词（2000年版的21.121.12）;一一删除了静液压泵零部件名词（2000年版的27.127.9）;一一删除了安全阀零部件名词（2000年版的29.129.12）;删除了温度控制阀部分零部件名词（2000年版的30.2-30.5）;一一删除了静液压系统油箱零部件名词（2000年版的32.132.5）。本部分由国家铁路局提出并归口。本部分起草单位：中车大连机车研究所有限公司、中车戚壁堰机车有限公司、中车大连机车车辆有限公司。本部分主要起草人：封建坤、张爽、张少元、董志忠、刘涛、樊美辰。本部分所代替标准的历次版本发布情况为：GB/T3367.31982、GB/T3367.32000。内燃机车词汇第5部分：辅助装置1范围GB/T3367的本部分界定了内燃机车冷却系统、燃油系统、机油系统、空气滤清系统、通风系统、辅助传动系统的术语和定义。本部分适用于内燃机车辅助装置。2术语和定义2.1 冷却系统2.1.1冷却水泵coolingwaterpump2.1.1.1水泵体waterpumpbody1.1.1.2水泵盖waterpumpcover1.1.1.3水泵轴waterpumpshaft1.1.1.4 1.1.4蜗壳volutecasing冷却水泵的蜗壳型壳体。1.1.1.5 1.1.5叶轮inpeller装于水泵轴一端，具有扭曲叶片的转子。1.1.1.6水泵齿轮waterpumpgear装于水泵轴一端用于驱动水泵叶轮转动的齿轮。1.1.1.7 L1.7盖形螺母capnut1.1.1.8静环restring装于水泵的不转动部分，与转动的动环构成磨擦副。1.1.1.9动环movingring装于水泵的转动部分，与不转动的静环构成磨擦副。2.1.2膨胀水箱expansiontank向冷却水管路中补水和排气，并为冷却水提供热胀冷缩空间的水箱。2.1.2.1箱体tankbody2.1.2.2溢水管overflowpipe控制膨胀水箱最高水位的水管。2.1.2.3加水口waterinlet2.1.2.4液位指示器contentgauge2.1.3散热器radiator传导、释放冷却介质热量的部件。2.1.3.1管带式散热器tubularandcorrugatefintyperadiator由散热管和带状散热片组成的散热器。2.1.3.2板翅式散热器plate-finradiator由隔板、内翅片和外翅片组成的散热器。2.1.3.3管片式散热器gilledtuberadiator由散热管和平散热片组成的散热器。2.1.3.4双流道散热器doublefluidpassageradiator在同一散热器中具有高、低温两个水腔，且低温水腔布置在迎风侧的散热器。2.1.3.5联结箱couplingbox安装在散热器两端、连接集流管和管板、起集散水流作用的半箱体构件。2.1.3.6管板tubeplate安装散热管的孔板。2.1.3.7支承管supportingtube2.1.3.8散热管radiatingtube装于两管板之间的散热用扁管。散热片radiatingfin附着在散热管（或支承管）上，以提高散热能力的金属薄片。2.1.3.10散热带radiatingrrugatedribbon附着在散热管（或支承管）上，以提高散热能力的金属波纹带。1.1.1.1 3.11侧护板sideprotectingplate1.1.1.12翅片fin具有翅形波纹状的散热片。1.1.1.13隔板separatorpIate1.1.1.14端板endplate1.1.1.15水冷基板water-clingplate大功率电力电子设备散热的水冷式散热器件。1.1.1.16风冷基板air-coolingplate大功率电力电子设备散热的风冷式散热器件。2.1.4冷却风扇coolingfan通过叶片转动使空气流动，用来冷却散热器的部件。2.1.4.1轮毅wheelhub2.1.4.2毂心veIcentre2.1.4.3导流罩guideguard2.1.4.4平衡块balancewight2.1.4.5叶片blade冷却风扇轮毅上的扭曲形扇叶。2.1.5预热锅炉preheatingboiler柴油机起动前，用于加热冷却水的锅炉。注：力口热的冷却水通过循环，使冷却水、燃油、机油达到一定温度。2.2燃油系统2.2.1燃油输送泵fuelfeedpump向燃油系统输送燃油的齿轮泵。2.2.1.1泵体pumpbody2.2.1.2泵盖pumpcover22.1.3主动齿轮轴drivinggearshaft1.1.1.4从动齿轮轴drivengearshaft1.1.1.5轴套shaftsleeve1.1.1.6油封盖Oilsealcover2.2.2燃油粗滤器fuelprefilter对燃油进行初级过滤的过滤器。2.2.2.1粗滤器盖prefiItercover2.2.2.2粗滤器体prefiIterbody2.2.2.3滤芯外outsidestrainer网2.2.2.4滤芯内insidestrainer网2.2.2.5滤芯上topcoveroffiItercore盖2.2.2.6滤芯下bttncoverffiIter盖core2.2.2.7空，时Fhoilowshaft2.2.2.8锥形弹簧conicalspring转换阀changeovervalve清洗并联式粗滤器中某一滤器时，开闭油道用的阀门。2.2.3燃油精滤器fuelfinefilter对燃油进行精细过滤的、精度较高的过滤器。2.2.3.1精滤器体finefiIterbody2.2.3.2燃油滤芯223.3KielfiItereIarent滤油芯轴corespindle2.2,3.4芯杆centerrod2.2.3.5外罩ver2.2.3.6三通阀triplevalve2.2.3.7旁通阀by-passvalve2.2.3.8放气阀airbleeder2.3机油系统2.3.1主机油泵IUbriCatingoilpunp在柴油机工作时连续向各摩擦面和活塞输送润滑和冷却用机油的齿轮泵。2.3.2起动机油泵startinglibricatingoiIpup柴油机起动前向机油系统输送机油的齿轮泵。2.3.3辅助机泵auxiliarylubricatingoilPUnP柴油机预热时，把油底壳的机油抽送到机油热交换器中的齿轮泵。2.3.4机滤清罂lubricatingoilfilter过滤机油中杂质的过滤器。2.3.4.1机油滤芯OilfiIterelement2.3.4.2自清式机瀚耀Selfncleaningoilfilter能通过自身部件持续对滤芯进行净化处理的滤清器。23.4.3离心式机油滤清器centrifgaloilfilter利用转子的高速旋转使机油中的杂质分离而净化机油的过滤器。2.3.4.3.1滤清器体filterbody2.3.4.3.2滤清器盖fiItercover2.3.4.3.3rotor高速旋转产生离心力，以分离机油中杂质的部件。23.43.4转了体rotorblock2.3.4.3.5转子盖rotorcover2.3.4.3.6转子轴rotorshaft2.3.4.3.7进油Oilinletpipe管2.3.4.3.8集油OiIllecting管pipe将进入转子中分离后的清洁油引入喷嘴的油管。2.14.3.9喷嘴nozzIe2.3.5增压器机油精滤器turbochargeroilfinefilter对进入增压器的机油再次精细过滤的过滤器。2.3.5.1旁通阀by-passvaIv2.3.6机油热交换器IUbriCatingoilheatexchanger利用冷却水冷却或加热机油的热交换装置。236.1管壳式机油热交换器shell-and-tubeoilheatexchanger以封闭在壳体中管束里面作为传热面的机油热交换器。2.3.6.1.1桶体barrelbody2.3.6.1.2盖cover2.3.6.1.3铜管copperpipe水与机油进行热交换的主要铜质管件。2.3.6.1.4固定管板fixedpipeplate活动管板movablepipeplate2.3.6.1.6PMbaffleplate23.61.7压环clampinglIar2.3.6.2板式机油热交换舞plateoilheatexchanger由波纹形状金属片叠装而成的热交换器。2.3.7
