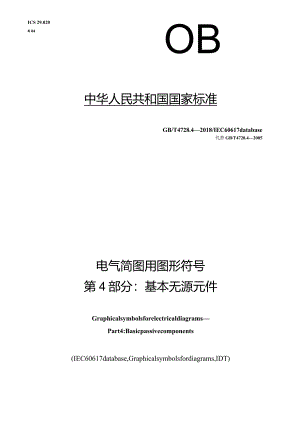

ICS 29.020K 04OB中华人民共和国国家标准GB/T4728.42018/IEC60617database代替GB/T4728.42005电气简图用图形符号第4部分：基本无源元件GraphicalsymbolsforelectricaldiagramsPart4:Basicpassivecomponents(IEC60617database,Graphicalsymbolsfordiagrams,IDT)20194)2-01 实施2018T)7T3发布国家市场监督管理总局中国国家标准化管理委员会GB/T4728电气简图用图形符号分为13个部分：一第1部分：一般要求；第2部分：符号要素、限定符号和其他常用符号；一第3部分：导体和连接件：第4部分：基本无源元件；第5部分：半导体管和电子管； 第6部分：电能的发生与转换； 第7部分：开关、控制和保护器件； 第8部分：测量仪表、灯和信号器件； 第9部分：电信：交换和外围设备； 第10部分：电信：传输； 第11部分：建筑安装平面布置图； 第12部分：二进制逻辑元件；第13部分：模拟元件。本部分为GB/T4728的第4部分。本部分按照GB/T1.12009给出的规则起草。本部分代替GB/T4728.4-2005电气简图用图形符号第4部分：基本无源元件，与GB/T4728.4-2005相比主要技术变化如下：在S00555的用于中增加了S01740,S01799;在S00558的采用符号中将S00211改为：“S00084”;在S00566的用于中增加了S01825,S01823o本部分使用翻译法等同采用IEC60617database简图用图形符号(2016年9月1日的抽点打印英文版)的相应部分。本部分做了下列编辑性修改：修改了标准名称；一增加了附录NA,列出了废除一一仅供参考的图形符号。本部分由全国电气信息结构、文件编制和图形符号标准化技术委员会(SAC/TC27)提出并归口。本部分起草单位：中机生产力促进中心、安徽优思天成智能科技有限公司、力源电力设备股份有限公司、中国工程物理研究院电子工程研究所。本部分主要起草人：高永梅、康宇、唐东、靳松、陈少敏。本部分所代替标准的历次版本发布情况为：GB/T4728.41985、GBZT4728.41999、GBZT4728.42005。电气简图用图形符号第4部分：基本无源元件S00555名称：电阻器，一般符号Resistor,generalsymbol状态：标准发布日期：2001-07-01上版标准序号：GB/T4728.4(ed.2.0)04-01-01关键词：电阻用于：SOl740,S01799,S00558,S00565,S00564,S00557,S00684,S00561,S00560,S00689,S00563,S01112,S00566,S00562,S00559被替代的符号：S01355形状类别：矩形功能类别：R限制或稳定应用类另M电路图，接线图，功能图，安装简图，网络图，概略图S00557口称：可调电阻器Resistor,adjustable状态：标准发布日期：2001-07-01上版标准序号：GB/T4728.4(ed.2.0)04-01-03关键词：电阻用于：S00081,S00555形状类别：箭头，矩形功能类别：R限制或稳定应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00558U-名称：压敏电阻器Resistor5VoItagedependent状态：标准发布日期：2001-07-01上版标准序号：GB/T4728.4(ed.2.0)04-01-04别名：变阻器关键词：电阻采用符号：S00084,S00555形状类别：直线，矩形功能类别：R限制或稳定应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00559i:名称：带滑动触点的电阻器contactResistorwithmovable状态：标准发布日期：2001-07-01上版标准序号：GB/T4728.4(ed.2.0)04-01-05关键词：电阻采用符号：S00211,S00555形状类别：箭头，直线，矩形功能类另J：R限制或稳定应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00560发布日称：带滑动触点和断开位置的电阻器Resistorwithmovablecontactandoffposition态：标准期：2001-07-01上版标准序号：GB/T4728.4(ed.2.0)04-01-06关键词：电阻采用符号：S00211,S00555形状类别：箭头，直线，矩形功能类别：R限制或稳定应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00561占名称：带滑动触点的电位器Potentiometerwithmovablecontact状态：标准发布日期：2001-07-01上版标准序号：GB/T4728.4(ed.2.0)04-01-07关键词：电位器，电阻采用号：S00211tS00555符形状别：直线，矩形类功能别：R限制或稳定类应用别：电路图，接线图，功能图，安装简图，网络图，概略类图S00562声名称：带滑动触点和预调的电位器Potentiometerwithmovablecontactandpre-setadjustment状态：标准发布日期：2001-07-01上版标准序号：GB/T4728.4(ed.2.0)04-01-08关键词：电位器，电阻采用符号：S00085,S00211,S00555形状类别：箭头，直线，矩形功能类别：R限制或稳定应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00563名称：带固定抽头的电阻器Resistorwithfixedtappings状态：标准发布日期：2001-07-01关键词：电阻采用符号：S00555形状类别：直线，矩形功能类别：R限制或稳定应用类别：电路图，接线图，功能图，安装简图，网络图，概略图备注：符号示出两个抽头S00564名称：带分流和分压端子的电阻器Resistorwithseparatecurrentandvoltageterminals状态：标准发布日期：2001-07-01上版标准序号：GB/T4728.4(ed.2.0)04-01-10别名：分路器关键词：电阻，分路采用符号：S00555形状类别：直线，矩形功能类别：R限制或稳定应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00565名状称:态：碳柱电阻器Carbon-pile resistor标准发布 日期：2001-07-01上版标准序号：GB/T 4728. 4 (ed. 2. 0)04-01-11关键 词：电阻采用 符号：S00081,S00555形状类别：箭头，直线，矩形功能类别：R限制或稳定应用类别：电路图，接线图，功能图，安装简图，网络图S00566名称：加热元件Heating element状 态：标准发布 日期：2001-07-01上版标准序号：GB/T 4728.4(ed. 2. 0)04-01-12键词：电阻于：S00759>S01825,S01823采用符号：S00555形状类别：直线，矩形功能类别：R限制或稳定应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00567名称：电容器，一般符号Capacitor,generalsymbol状态：标准发布日期：2001-07-01上版标准序号：GB/T4728.4(ed.2.0)04-02-01关键词：电容用于：S00356,S00582,S00571,SOl164,S00575,S00789,S01165,S00577,S00581,S00579,S00644,S01054,S00573,S01163被替代的符号：S01356形状类别：直线功能类别：C存储应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00571+j-名称：极性电容器Capacitonpolarized状态：标准发布日期：2001-07-01上版标准序号：GB/T4728.4(ed.2.0)04-02-05别名：电解电容关键词：电容采用符号：S00077,S00567被替代的符号：S01358形状类别：直线功能类别：C存储应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00573名称：可调电容器Capacitonadjustable状态：标准发布日期：2001-07-01关键词：电容采用符号：S00081,S00567被替代的符号：S01359形状类别：箭头，直线功能类另U：C存储应用类别：电路图，接线图，功能图，安装简图，网络图，概略图SOO575*名称：预调电容器Capacitorwithpre-setadjustment状态：标准发布日期：2001-07-01上版标准序号：GB/T4728.4(ed.2.0)04-02-09关键词：电容采用符号：S00085,S00567被替代的符号：S01360形状类别：直线功能类别：C存储应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00577心称：差动电容器Capacitondiffcrcntial状态：标准发布日期：2001-07-01上版标准序号：GB/T4728.4(ed.2.0)04-02-11关键词：电容采用符号：S00081,S00567被替代的符号：S01361形状类别：箭头，直线功能类别：C存储应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00579J-名称：定片分离可调电容器Capacitor,splitandadjustable状态：标准发布日期：2001-07-01上版标准序号：GB/T4728.4(eel.2.0)04-02-13关键词：电容采用符号：S00081,S00567被替代的符号：S01362形状类别：箭头，直线功能类别：C存储应用类别：电路图，接线图，功能图，安装简图，网络图，概略图S00581名称：热敏极性电容器Capacitorjemperaturedependentandpolarized状态：标准发布日期：2001-07-01上版标准序号：GB/T4728.4(ed.2.0)04-02-15别名：陶瓷电容器关键词：电容采用号：S00077,S00084,S00567符应用释：A00231注形状另左直线类功能另IhC存储类应用另M电路图，接线图，功能图，安装简图，网络图，概略
