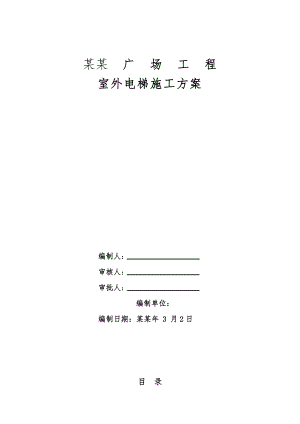

某某 广 场 工 程室外电梯施工方案编制人：审核人：审批人：编制单位： 编制日期：某某年 3 月2日目 录1、编制依据11.1.工程建设文件11.2.有关规范、规程、标准和图集12.工程概况13.施工准备23.1项目部管理组织机构及项目部人员职责23.2.分项工程工期部署33.3.劳动力筹备43.4.技术准备43.5.施工机械布置及需求43.6.材料准备53.7.检验试验54.施工安排54.1.总体策划目标64.2.组织措施65.主要施工工艺和方法65.1室外电梯的设计65.2电梯的安装定位及防护棚的搭设105.3室外电梯附着施工166.质量要求176.1、质量管理176.2、构配件的检查与验收176.3、质量验收标准187、安全文明措施197.1、施工安全措施197.2、环境保护措施238、安全应急预案238.1安全应急小组238.2 施工过程中的风险248.3控制措施248.4施救措施258.5应急预案启动258.6事故后处理工作269.计算书2710.附图33 1、编制依据1.1. 工程建设文件序 号名 称编 号日 期1某某广场工程图纸L-S100462012.06版2某某广场工程设计变更2011.033某某广场工程施工组织设计2011.04表11工程建设文件1.2. 有关规范、规程、标准和图集序 号名 称编 号1建筑机械使用安全技术规程JGJ33-20122施工升降机安全规程GB10055-20073某某省建设工程“中州杯”奖评审标准某某省优质结构工程评审标准DBJ41/T057-2004DBJ41/T057-20044高层建筑施工手册第四版5施工现场临时用电安全技术规范JGJ-466建筑结构荷载设计规范GB50009-20017扣件式钢管脚手架安全技术规范JGJ130-2011表12 规范、规程、标准和图集2. 工程概况本项目为24层高层商务办公楼，位于郑州东区新火车站区域，北临城市公共绿地，东临和谐路，南临康宁路，西临心怡路，规划面积 21186.49平方米，总建筑面积约为.23平方米，其中地上建筑面积为84547.38平方米，地下建筑面积为27402.85平方米。计划2011年4月22日开工，某某年3月20日竣工验收，其中二次结构及装修阶段施工在2012年4月至某某年3月。由于本工程从六层裙楼结束后分为东西两栋写字楼，故根据现场的实际施工需要决定采用两座标准室外双笼人货电梯（SC200/200），计划进场时间某某年4月10日，经过项目工程技术室商讨决定西塔室外电梯的平面位置布置在南侧4-5轴之间，东塔室外电梯的平面位置布置在南侧11-12轴之间，其具体平面位置详见附图一。3. 施工准备3.1项目部管理组织机构及项目部人员职责(1)、项目管理组织机构图如下：(2)、项目部成立以经理任向阳为组长的室外电梯安装施工领导小组，小组及其成员职责如下表：负责人项目职务小组职务职责项目经理组长负责室外电梯安装统筹安排管理事务项目总工副组长负责室外电梯安装技术指导工作工程经理副组长负责现场室外电梯安装相关事务成本经理副组长负责室外电梯安装成本控制工作土建技术主任组员负责编制室外电梯安装技术方案、技术交底，并负责施工中的技术指导、监督与检查土建专业工程师组员负责编制室外电梯安装技术方案、技术交底，并负责施工中的技术指导、监督与检查安全主管组员负责室外电梯安装拆卸及脚手架搭设的安全监督、检查，并负责施工中的安全技术指导及安全施工方案的编制安全员组员负责室外电梯安装拆卸及脚手架搭设的安全监督、检查工长组员根据进度要求组织室外电梯安装施工，按照方案、交底检查室外电梯安装质量及进度控制工长组员根据进度要求组织室外电梯安装施工，按照方案、交底检查室外电梯安装质量及进度控制试验主管组员负责室外电梯构配件的复检及相关内业资料质检主管组员按照中州杯标准，对室外电梯安装进行验收质检员组员按照中州杯标准，对室外电梯安装进行验收资料员组员负责项目资料管理及收发文工作注：其他管理人员按照各自所属部门接受组长及副组长的领导和调配。表3-1 管理人员职责表3.2.分项工程工期部署施工电梯在悬挑架施工开始，首层落地架拆除后，开始进行施工电梯的安装，室外电梯的进场、安装、验收、交付使用和拆除时间随二次结构和初装修的各施工部位及工期安排而定，施工电梯的进场、安装、验收、交付使用和拆除时间安排如下表所示：项目时间安排备 注室外电梯的进场某某年4月10日 室外电梯基础及安装某某年4月16日-某某年4月20日 室外电梯的验收某某年4月21日-某某年4月27日室外电梯交付使用某某年4月28日 室外电梯拆除某某年4月11日表3-2 室外电梯工期安排表3.3.劳动力筹备针对室外电梯安装施工，以及结合现场实际情况，按照需要由电梯提供单位进行安装施工，同时为了保证施工进度的需要，要求主体结构施工队予以配合施工，保证室外电梯的安装与主体施工同步有效进行。二次结构及装修劳务队提供作业人员需要人数如下表所示：序号劳务队名称负责人架子工负责范围1 某某建设集团 5 3-7轴2 某某盛兴装饰工程 5 7-12轴表3-3劳动力分组3.4.技术准备项目总工程师带领相关技术人员熟悉室外电梯的各项参数，根据现场实际需求，确定室外电梯的数量、位置和型号。确定安全、合理、有效、经济的室外电梯防护架的架子搭设方案。室外电梯安装及使用前，技术人员必须向施工和使用人员进行技术交底。施工电梯安装单位向项目经理部和项目监理部提交室外电梯安装及附着安装的专项施工方案，待项目部和监理审批通过后，方可进行室外电梯的施工。3.5.施工机械布置及需求序号名 称单 位数 量开始使用时间1汽车吊台1某某-042SC200/200标准双笼人货电梯台2某某-043氧气乙炔焊机台4某某-044手提式电钻台20某某-045油漆喷枪台14某某-046手枪式电钻台10某某-04表3-4 机械设备3.6.材料准备本工程采用SC200/200标准双笼人货电梯，室外电梯防护棚采用首层可拆卸防护棚，外防护架采用钢管脚手架进行搭设，钢管选用48×3.0mm钢管进行搭设，其所需材料如下表所示：序号名 称单 位数 量开始使用时间16m长48×3.0mm钢管根216某某-0424.5m长48×3.0mm钢管根248某某-043密目网平方米56某某-04450mm厚脚手板立方米12某某-04表3-5材料计划表SC200/200标准双笼人货电梯的技术参数如下表所示：升降机型号额定值最大提升高度（m）吊笼每台班可吊运重量载重量（Gg）乘员人数（人/笼）提升速度（m/min）安装载重量（Kg）数值尺寸 长*宽*高（m）单重（Kg）SC200/2002000244050015023.2*1.5*2.41100100-120t表3-6 SC200/200型室外电梯技术参数3.7.检验试验对所有进场材料均进行入场检验验收，并有相应的材料检验合格报告，对材料资料不全或检验不合格材料，杜绝用在本工程上。4. 施工安排本工程二次结构所需材料及设施、场地等均布置在裙楼南侧，从施工便利的角度考虑，决定室外电梯靠近材料布置，西塔室外电梯的平面位置布置在南侧4-5轴之间，东塔室外电梯的平面位置布置在南侧11-12轴之间。原材料堆放在南侧回填土上，成品砂浆及砌块放置在车库顶板上。4.1. 总体策划目标合理部署，科学组织施工，确保按照施工进度计划要求按时完成各项施工任务，保证施工安全与质量，确保正常施工，减小季节性气候对工程的影响。4.2. 组织措施（1）、项目部选调应变能力强、素质高、经验丰富、组织协调能力强的人员组建工期和进度控制小组。 （2）、项目经理部负责施工进度控制工作，编制进度计划、项目分解、施工进度调度、资源配置和组织工程进度检查、对工期有影响的部位或难点项目总工拿出方案和措施，加强审核关，针对施工特点，编制有效的事故预防措施，做到施工进度有人抓，施工进度有人管，责任明确，目标清楚。 （3）、对工期和进度的控制，在施工过程中建立例会制，以便项目部及时掌握施工现场进度状态，分析和研究影响进度的各种因素，及时制定有效对策，对进度实行计划管理、控制和调整。5. 主要施工工艺和方法5.1室外电梯的设计5.1.1室外电梯基础设计（1）室外电梯直接设置在地下室车库顶板上。室外电梯周边3m内为安全范围，安全范围内禁止堆料，使用钢管架进行隔离。（2）电梯安装单独的接地设置，与电专业配合，保证接地电阻不小于4。（3）室外电梯的基础设计验算室外电梯基础采用在顶板上直接进行安装，根据室外电梯的定位确定室外电梯的基础节架的预埋孔位置，然后在楼面顶板上打穿眼，用M24高强度螺栓使其与楼面顶板固定。在室外电梯所安装的车库顶板下应使用钢管支撑体系对该处车库顶板进行支撑，让其能更好的承受施工电梯的垂直力。支撑地下室顶板的施工架体采用扣件式钢管脚手架，钢管型号48×3.0mm，架体搭设范围为以基础中心点为中心7200×5400mm范围内，其具体搭设范围详见附图二，立杆间距900×900mm，立杆下垫100×100mm木胶板垫片，横杆步距1200mm，顶部采用U托和100×100mm的方木顶紧，扫地杆距地面250mm，在架体外侧设置竖向剪刀撑，剪刀撑与水平地面的夹角为45º-60º之间。另在地下二层和地下三层相应位置及区域进行回顶，回顶所用架体的立杆间距为1200×1200mm，横杆步距1500mm，扫地杆距地面250mm，在架体外侧设置竖向剪刀撑，剪刀撑与水平地面的夹角为45º-60º之间。基础的承载力验算详见室外电梯基础设计计算书。其具体的支撑详见下图：图5-1地下室顶板支撑加固范围图5-2地下室顶板支撑详图5.1.2室外电梯附着拉力计算附着架设置：根据人货电梯说明书要求，附着架间距6-9m，本工程裙房位置的层高为4.5m，标准层层高为4.0m，故每两层附着一次，附着点设置在楼层梁板上。附着锚固：附着装置在顶板上打孔，将附着框架附着在梁或板上，附着锚固隔层进行，锚固形式下图所示。图5-3 室外电梯的附着附着架作用与建筑物上的最大力FF=(L×60)/(B×2.05)L附着架座到导架中心的距离B附着架座的中心距离附着架采用V形附着架，取L=3600mm，取B=1800mmF=（3600
