办公楼基坑支护施工方案#广东#土方开挖工程.doc

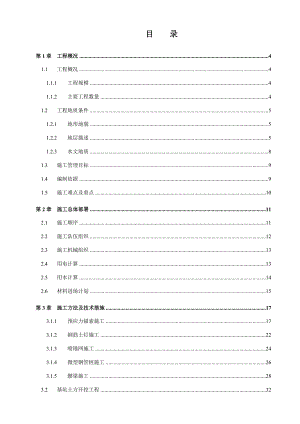

目录第1章工程概况41.1工程概况41.1.1工程规模41.1.2主要工程数量41.2工程地质条件51.2.1地形地貌51.2.2地层描述51.2.3水文地质81.3施工管理目标91.4编制依据91.5施工难点及重点10第2章施工总体部署112.1施工顺序112.2施工队伍组织122.3施工机械组织132.4用电计算132.5用水计算142.6材料进场计划15第3章施工方法及技术措施173.1.1预应力锚索施工173.1.2钢筋土钉施工223.1.3喷锚网施工243.1.4微型钢管桩施工263.1.5腰梁施工283.2基坑土方开挖工程32第4章施工进度计划364.1施工计划编制说明36第5章施工平面布置375.1施工平面布置375.2临时供水、临时供电375.3围蔽结构及布置375.4施工便道布置385.5施工临时设施布置38第6章劳动力投入计划396.1各工种劳动力需用计划396.1.1劳动力组织396.1.2劳动力配备计划表39第7章施工安全及文明施工措施407.1安全生产措施407.1.1安全生产的目标计划407.1.2安全生产的保证体系407.1.3安全生产保证措施417.1.4施工安全措施467.2文明施工措施517.2.1文明施工目标517.2.2文明施工体系517.2.3文明施工措施527.2.4文明施工检查措施567.3基坑应急除险措施577.3.1降雨量过大引起基坑坍塌的预防措施：587.3.2土方开挖安全应急预案：607.3.3基坑开挖过程中的监测及监控要求627.4基坑监测627.5基坑周边管线保护措施67第8章工程质量保证措施718.1质量目标718.2质量控制原则718.3质量保证体系718.3.1质量保证体系718.3.2质量体系主要要素控制738.3.3工程质量预控措施738.4质量自检体系758.5工程质量控制体系768.5.1工程技术方案管理流程768.5.2施工方案三级技术交底程序778.5.3工程质量管理流程778.6主要人员职责778.6.1项目经理质量职责788.6.2项目副经理质量职责788.6.3项目总工程师质量职责788.6.4项目质检工程师质量职责：788.7各主要分项工程质量保证措施798.7.1钢筋工程施工质量保证措施798.7.2土钉工程施工质量保证措施808.7.3钢网喷射混凝土工程质量保证措施818.7.4砼原材料质量控制83第1章 工程概况1.1 工程概况1.1.1 工程规模拟建场地位于某某市某某镇某某大道与某某南路交界处，场地西北侧为1-5F民宅，东北侧为1F民房，西南侧为某某大道，东南侧为某某南路，场地四周均为道路，场地周边建筑环境相对较紧凑，交通便利。拟建场地为城中四季大厦，拟建建筑物为2栋22层住宅及东南侧为2-4层商铺裙楼，下设二层地下室，拟采用剪力墙结构，各建筑物具体位置详见勘探点平面布置图。场地占地面积为8127.00，根据区域地质构造条件，结合工程的规模和特征、场地和地基的复杂程度等判断，该工程重要性等级为一级，场地等级为二级，地基等级为二级，综合评定岩土工程勘察等级为甲级。1.1.2 主要工程数量主要工程数量详见表1-1。表1-1 主要工程数量表序号项目单位数量备注1微型钢管桩m约22002土钉m约900033束7*5锚索m约22004喷射砼C20m2约28005排水沟m约7006槽钢腰梁m约3007护栏m3约3508土方挖（运量）m3约300001.2 工程地质条件1.2.1 地形地貌拟建场地原始地貌为低山丘陵前沿地带，地貌单元较简单，场地内原为建筑房屋，现经人工拆除开挖堆填平整，地形大致平坦。1.2.2 地层描述据钻探揭露情况，按地层成因类型和岩土层性质，场区内地层自上而下分为：填土层（Qml ）、第四系冲积层（Qal）、第四系坡积层（Qdl）、第四系残积层（Qel）、及震旦系（Z）花岗岩，具体描述如下：1、填土层（Qml）素填土（层号为1）：大部分分布，场地内在ZK113、ZK16、ZK17、ZK25、ZK26孔段有分布，灰黄色、褐黄色、浅红色，主要由花岗岩风化土堆填而成，含少量建筑废料，为近期人工填土，稍湿，结构松散。层厚0.302.80m，平均厚度0.74m；顶板标高10.849.24m，平均标高9.89m；底板标高10.446.61m，平均标高9.15m。本层取土样1件，编号为：ZK1-1，土工试验定名为素填土，主要的物理力学性质指标值为：含水率o=23.9%，天然孔隙比eo=0.808，液性指数IL=0.20，压缩系数av1-2=0.43MPa-1，压缩模量ES1-2=4.20MPa。试验结果详见土工试验报告。根据室内土工试验结果并结合当地勘察设计经验，建议该层承载力特征值取fak =65kPa。2、第四系冲积层（Qal）粉质粘土（层号为2-1）：局部分布，场地内仅在ZK1、ZK7、ZK13、ZK16、ZK17、ZK25孔段有分布，灰黄色，粉粘粒为主，含少量砂粒，湿,可塑状为主。 层厚2.504.90m，平均厚度3.95m；顶板标高9.136.61m，平均标高8.22m；底板标高5.733.64m，平均标高4.27m。本层作标贯试验7次，实测击数范围值N=611击，平均7.6击；修正后击数范围值N=5.610.3击，平均7.2击，标准差为1.6，变异系数为0.22，标准值为6.0击。本层取土样4件，土工试验定名为粉质粘土，主要的物理力学性质指标平均值为（详见土工试验分层统计表）：含水率o=25.4%，天然孔隙比eo=0.759，液性指数IL=0.33，压缩系数av1-2=0.34MPa-1，压缩模量ES1-2=5.19MPa。试验结果详见土工试验报告。根据原位测试、室内土工试验结果并结合当地勘察设计经验，建议该层承载力特征值取fak =150kPa。含粘性土细砂（层号为2-2）：局部分布，场地内仅在ZK1、ZK7、ZK13、ZK16孔段有分布，黄色、灰白色，主要成份为石英细砂，含少量粘粒及砾石，饱和，松散稍密状为主，局部具塑性。 层厚0.351.10m，平均厚度0.56m；顶板标高5.733.64m，平均标高4.40m；底板标高5.382.54m，平均标高3.84m。本层作标贯试验1次，实测击数值N=9击，修正后击数值N=7.9击。根据原位测试结果并结合当地勘察设计经验，建议该层承载力特征值取fak =130kPa。3、第四系坡积层（Qdl）粉质粘土（层序号为3）：局部分布，场地内仅在ZK2、ZK8、ZK14、ZK18、ZK19、ZK23、ZK26、ZK27孔段有分布，土黄色、砖红色，粉粘粒为主，含少量砂粒，稍湿，硬塑状为主，局部为可塑状。层厚0.602.70m，平均厚度1.91m；顶板标高10.008.45m，平均标高9.56m；底板标高9.335.75m，平均标高7.65m。本层作标贯试验1次，实测击数值N=9击，修正后击数值N=8.5击。本层取土样3件，土工试验定名为粉质粘土，主要的物理力学性质指标平均值为（详见土工试验分层统计表）：含水率o=21.1%，天然孔隙比eo=0.672，液性指数IL=0.09，压缩系数av1-2=0.26MPa-1，压缩模量ES1-2=6.54MPa。试验结果详见土工试验报告。根据原位测试、室内土工试验结果并结合当地勘察设计经验，建议该层承载力特征值取fak =170 kPa。4、第四系残积层（Qel）砂质粘性土（层序号为4）：各钻孔均有分布，褐黄色、灰白色、浅紫红色，为花岗岩风化残积土，主要由粉粘粒及砂粒组成，残留原岩结构，稍湿，硬塑状为主，岩芯遇水易崩解。层厚2.2021.20 m，平均厚度11.62m；顶板标高10.722.54m，平均标高8.15m；底板标高8.52-14.86m，平均标高-3.47m。本层作标贯试验75次，实测击数范围值N=1129击，平均19.4击；修正后击数范围值N=10.324.4击，平均16.2击，标准差为3.9，变异系数为0.24，标准值为15.5击。本层取土样11件，土工试验定名砂质粘性土，主要的物理力学性质指标平均值为（详见土工试验分层统计表）：含水率o=24.2%，天然孔隙比eo=0.768，液性指数IL=0.10，压缩系数av1-2=0.31MPa-1，压缩模量ES1-2=5.70MPa。试验结果详见土工试验报告。根据原位测试、室内土工试验结果并结合当地勘察设计经验，建议该层承载力特征值取fak =260 kPa。5、基岩为震旦系（Z）花岗岩经勘探，场地下伏基岩为震旦系花岗岩，本次勘察在钻孔揭露深度范围内，按其风化程度不同，可分为如下3层，具体描述如下： 全风化花岗岩（层序号为5-1）：场地内除ZK21揭露厚度较薄未分层外，其余各钻孔均有揭露，褐黄色、灰褐色、灰白色，岩石风化强烈，岩芯已风化呈坚硬土状为主，手捏易碎，原岩结构可辨，主要矿物成份为石英、长石，岩芯遇水易崩解。层厚0.809.40m，平均厚度4.57m；顶板标高7.85-14.86m，平均标高-3.89m；底板标高5.25-18.96m，平均标高-8.46m。本层作标贯试验9次，实测击数范围值N=3047击，平均37.9击；修正后击数范围值N=21.440.4击，平均28.8击,标准差为5.0，变异系数为0.18，标准值为27.2击。根据原位测试结果并结合当地勘察设计经验，建议该层承载力特征值取fak =500 kPa。强风化花岗岩（层序号为5-2）：场地内除ZK20揭露厚度较薄未分层外，其余各钻孔均有揭露，褐黄色、灰褐色、灰色、灰白色，岩石风化强烈，岩芯已风化呈坚硬土状为主，夹半岩半土状，原岩结构清晰，主要矿物成份为石英、长石，岩芯遇水易崩解，岩体完整程度为破碎，岩体基本质量等级为级。揭露厚度1.2011.80m，平均厚度5.25m；顶板标高8.52-18.96m，平均-8.25m；底板标高1.03-23.76m，平均标高-13.50m。本层作标贯试验32次，实测击数范围值N=5190击，平均65.5击；修正后击数范围值N=33.863.9击，平均46.6击，标准差为7.4，变异系数为0.16，标准值为44.4击。根据原位测试结果并结合当地勘察设计经验，本层承载力特征值fa建议取700 kPa。中风化花岗岩（层号为5-3）：各钻孔均有揭露，本次勘察未揭穿此层，青灰色、灰白色，岩石中等风化，岩芯呈碎块状、柱状为主，中粒结构，岩质较硬，钻进困难，锤击声较脆，主要矿物成份为石英、长石、云母，裂隙较发育，岩体完整程度为较破碎。揭露厚度1.955.95m，平均厚度3.70m；顶板标高2.69-23.76m，平均标高-12.94m。本层取岩石样6组，饱和状态岩石单轴抗压强度R=20.42
