公寓脚手架施工方案.doc

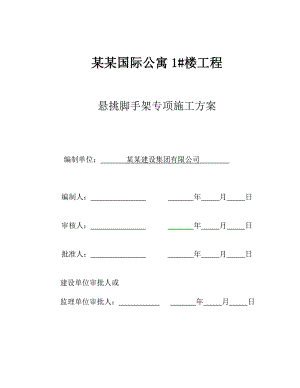

某某国际公寓1#楼工程悬挑脚手架专项施工方案编制单位： 某某建设集团有限公司 编制人： 年 月 日审核人： 年 月 日批准人： 年 月 日 建设单位审批人或监理单位审批人： 年 月 日 目 录第一节、工程概况- 2 -一、工程概况：- 2 -二、施工平面布置- 3 -三、施工要求- 3 -四、技术保证条件- 3 -第二节、编制依据- 4 -第三节、施工计划- 4 -一、施工进度计划- 4 -二、材料与设备计划- 4 -第四节、施工工艺技术- 5 -一、工艺流程- 5 -二、施工方法- 5 -三、检查验收- 7 -第五节、施工安全保证措施- 7 -一、组织保障- 7 -二、技术措施- 9 -三、应急预案- 10 -四、要求与管理- 11 -第六节、劳动力计划- 12 -一、专职安全生产管理人员- 12 -二、特种作业人员作息时间- 13 -第七节、双排钢管落地脚手架计算书- 13 -第八节、单排钢管落地脚手架计算书- 22 -第九节、双排悬挑脚手架计算书- 30 -第十一节、单排悬挑脚手架计算书- 41 -第十一节、实例照片- 52 -第十二节、脚手架施工图- 55 - 脚手架专项施工方案第一节、工程概况一、工程概况：1、工程概况 表1-1工程名称某某国际公寓1#楼地理位置乌市米东区府前中路南侧建设单位某某某某沃德投资有限公司设计单位某某四方建筑设计院勘察单位某某城乡岩土工程勘察设计研究院监理单位某某某某建设工程项目管理有限公司监督单位米东区质量监督站施工总承包单位某某建设集团有限公司工程概况建筑规模建筑总面积8787.7层数18F结构类型剪力墙基础形式筏板基础本工程由某某某某沃德投资有限公司投资建设，由某某四方建筑设计有限公司和某某长城建筑设计研究院有限公司进行设计；由某某城乡岩土工程勘察设计研究院进行地质勘察；由某某某某建设工程项目管理有限公司,总监理工程师：张成田；由某某建设集团有限公司组织施工,由郑春法担任项目经理，朱沛清担任技术负责人。2、建筑平面功能：本工程1#、楼一层为商铺及公共设施用房，地下室为库房，顶层为电梯机房，2层-18层为住宅标准层。2#楼一层为商业及公共设施用房，地下室一部分为消防水池，其他为库房，顶层为电梯机房，2层-18层为住宅标准层。3#楼-6#楼地下室为人防区域，顶层为电梯机房，1层-18层为住宅标准层。7#楼1层为商业用房，2层和3层为开敞式办公用房，地下室为地下车库，顶层为电梯用房，4层-16层为酒店式公寓。3、外脚手架脚手架基础为素土分层夯实150厚C20混凝土，立杆底部铺设40厚木板，四周做排水沟（详见脚手架施工节点图），南北外墙采用单排钢管脚手架，两山墙模板加固困难采用双排脚手架，一层至六层为落地式脚手架，七层至十三层为悬挑脚手架，十四层至十八层为悬挑脚手架，挑架采用16#工字钢，外端采用6*19 14钢丝绳斜拉， 每挑脚手架高度为17.4m,计算高度为17米（采用品茗安全计算软件进行计算），0.4米为上下挑脚手架的空隙，双排脚手架立杆纵距为1.5m；立杆横距为0.8m，离墙面距离0.2m，大小横杆步距为1.8m，连墙件两步三跨布置；单排脚手架立杆纵距为1.5m；立杆离墙面距离0.6m，小横杆步距为1.8m，连墙件两步三跨布置，挑架底层（即工字钢悬挑层）用模板水平封闭，扣件的螺冒紧固力矩为4-5N。双排架架体内层层设置水平防护，架体外满挂安全网，采光井跟随外架同时施工，电梯井隔离采用脚手板或拉平网隔离层层设置，临边洞口及楼梯扶手均采用48×3.5钢管（刷醒目油漆）二、施工平面布置 施工平面图附后三、施工要求1、确保脚手架在使用周期内安全、稳定、牢靠。2、脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。四、技术保证条件1、安全网络2、脚手架的搭设和拆除需严格执行该专项施工方案。第二节、编制依据建筑施工脚手架实用手册建筑地基基础设计规范GB50007-2002建筑结构荷载规范GB50009-2001混凝土结构设计规范GB50010-2002钢结构设计规范GB50017-2003建筑施工安全检查标准JGJ59-99建筑施工高处作业安全技术规范JGJ80-91建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001建筑施工组织设计规范（GB50502-2009）相关施工设计图纸等。第三节、施工计划一、施工进度计划见进度计划表二、材料与设备计划1、搭设脚手架的钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3092中规定的3号普通钢管，其质量符合现行国家标准碳素结构钢GB/T700中Q235A钢的规定，每根钢管的最大质量不应大于25kg。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001的有关规定，必须涂有防锈漆。旧钢管表面锈蚀深度、和钢管的弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、扣件为可锻铸造扣件，其材质应符合建设部钢管脚手扣件标准GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭力矩达65N·m时不得破坏。旧扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。3、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。4、脚手板、脚手片采购、使用必须符合有关要求。5、安全网采用密目式安全网，必须符合国家或当地质量要求规定，网目应满足2000目/10cm2，做耐贯穿试验不穿透，6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证。6、连墙件材料采用钢管、角钢等型钢，其材质应符合现行国家标准碳素钢结构GB 700-88中Q235-A钢的要求。7、水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的连接杆等宜采用42×2.5mm 焊接钢管，也可采用48×3.5mm焊接钢管，其材质在保证可焊性的条件下应符合现行国家标准碳素结构钢GB/T700中Q235A钢的规定，相应的扣件规格也应分别为42mm、48mm或42mm/48mm。主要材料参数表【钢管落地脚手架】钢管48 × 3.5扣件配套脚手板竹笆片脚手板安全网密目安全网第四节、施工工艺技术一、工艺流程1、钢管落地脚手架场地平整、夯实浇混凝土、材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。二、施工方法钢管落地脚手架定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；底座采用40厚木板应准确地放在定位线上，必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件以上两步时，宜先立外排，后立内排。其余按以下构造要求搭设。1、地基基础本工程脚手架地基础部位应在回填土完后夯实，采用强度等级C20的混凝土进行硬化，混凝土硬化厚度15cm。地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。2、立杆设置(1) 立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的1/3，顶层顶步采用搭接连接时，搭接部位扎结不少于2道，立杆顶端亦高出屋面花架1.5m。3、大横杆、小横杆、剪刀撑设置(1) 纵向水平杆亦设置在立杆内侧，其长度不宜小于3跨，纵向水平杆接长宜采用对接扣件连接，也可采用搭接其要求如下：当采用对接时，对接扣件应该交错布置，两根相邻纵向水平杆接头不宜设置在同步或同跨；不同步或不同跨两相邻接头在水平方向错开距离里不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。当采用搭接时；搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。 (2) 外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；并且作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2； (3) 外墙脚手架必须在脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在60°。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，采用3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。4、脚手板的铺设要求(1) 作业层脚手板应铺满、铺稳，离开墙面120150mm；(2) 竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上。(3) 在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑支；5、防护栏杆(1) 脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。(2) 选用尼龙绳张挂安全网，要求严密、平整。(3) 脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。(4) 脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。6、连墙件(1) 连墙件数量的设置除应满足本规范计算要求外，尚应符合表6.1的规定。表6.4.1连墙件布置最大
