公寓楼悬挑式脚手架施工方案.doc

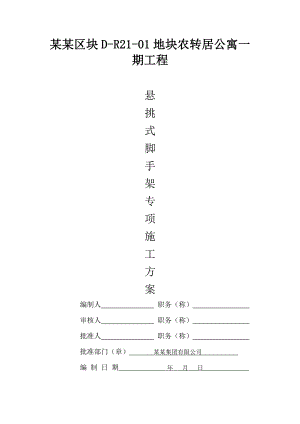

某某区块D-R21-01地块农转居公寓一期工程悬挑式脚手架专项施工方案编制人 职务（称） 审核人 职务（称） 批准人 职务（称） 批准部门（章） 某某集团有限公司 编 制 日 期 年 月 日 目录一、工程概况1二、编制依据1三、脚手架搭设方案的选择2四、悬挑式脚手架设计44.1 计算主要参数44.1.1 荷载取值及组合44.294m以下悬挑式脚手架计算54.2.1 悬挑梁外挑1.35m54.2.1 悬挑梁外挑3.65m214.394m以上悬挑式脚手架计算374.3.1 悬挑梁外挑1.35m374.3.2 悬挑梁外挑3.65m524.4 构造要求68五、脚手架施工要求725.1 施工准备725.2 搭设要求725.3 拆除要求74六、脚手架的检查与验收要求76七、安全管理措施78八、应急措施80九、文明施工80十、附 图811、脚手架平面布置图812、脚手架立面图813、脚手架剖面图814、节点详图（连墙件、吊环、底座等）81一、工程概况工程名称：某某区块D-R21-01地块农转居公寓一标段建设单位：某某市某某新城建设指挥部。设计单位：某某中设工程设计有限公司勘察单位：某某市勘测设计研究院监理单位：某某长城工程监理有限公司施工单位：某某集团有限公司某某区块D-R21-01地块农转居公寓一标段工程，位于某某市某某区块范围内，东北、西北两侧为本工程的二期工程用地，东南面为引水河及河边绿地，西南为规划御西路。总建筑面积为49093.4 M2，项目用地共6300平方米，共4栋公寓楼，其中1#楼面积11100.7M2；2#楼面积10793.9 M2；3#楼面积10999.2 M2；4#楼面积10999.2 M2，地下室面积5200.4 M2，框架剪力墙结构，地上26层、地下1层。建筑物基础采用桩基础。本工程0.00相当于绝对高程8.45米。本工程由1#4#楼和地下室组成，地下1层，地上26层，框架剪力墙结构。1.建筑耐火等级：地上部分一级、地下部分一级。2.抗震设防：6度。3.结构形式：剪力墙结构。4.设计使用年限：50年。二、编制依据1、扣件式钢管脚手架安全技术规范JGJ130-2001（2002版）2、混凝土结构工程施工质量验收规范GB50204-20023、设计施工图纸、会审纪要4、建设施工高处作业安全技术规程JGJ80-915、建筑施工安全检查标准JGJ59-996、施工手册（2007）7、混凝土结构技术规程JGJ3-20028建筑工程施工质量验收统一标准GB50300-20019、建筑结构荷载规范GB50009-20019、钢结构设计规范GB50017-200310、本工程总体施工组织设计11、集团公司CIS形象设计标准三、脚手架搭设方案的选择根据本工程的特点，决定采用悬挑式脚手架，脚手架布置见平面布置图(见附图)。脚手架最高搭设高度110m。1、搭设方式与主要参数（1）选挑架采用16a号槽钢作为水平挑梁。槽钢悬挑长度1.35m，阳台处为3.65m。水平间距最大为1.4 m,步距为1.8m，94m以下采用10步一挑,每挑脚手架搭设高度17.3m。94m以上采用8步一挑,步距为1.75m,每挑脚手架搭设高度15.6m。悬挑架从8层开始悬挑，分别在8层、14层、20层、26层、32层共悬挑5次。悬挑1.35m,锚固长度为1.2 m,悬挑长度1.35m,锚固长度为1.5m。(2)水平挑梁1.35米设一道6×19+1、18mm（型号、直径）斜拉钢丝绳，水平挑梁长度超过1.40米设一道6×19+1、22mm（型号、直径）斜拉钢丝绳；拉环采用18圆钢，位置、具体做法见附图。（3）脚手架搭设最高点高度为110m。脚手架用48×3.0钢管和扣件搭设成双排架，其立杆横距为0.95m，纵距为1.4m，94m以下步距为1.8m，94m以上为1.75m。（4）脚手架立杆下部支承在槽钢上，上部焊接L=10025钢筋，防止立杆滑移，然后在组成的钢架上与普通外架一样搭设上部架体。（5）连墙件94m以下采用一层2跨连接，竖向间距2.5米，水平间距2.80米。94m以上采用一层2跨连接，竖向间距2.2米，水平间距2.80米。（6）里立杆离墙面0.30m，局部阳台处为2.6m。（7）脚手架外立杆里侧挂密目安全网封闭施工，层层满铺800×1000脚手片。（8）立杆底部200mm处设扫地杆。（9）水平钢梁与楼板压点采用16圆钢拉环，拉环一定要压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度。（10）楼层转角位置采用45度16a#槽钢外挑加强。四、悬挑式脚手架设计4.1 计算主要参数4.1.1 荷载取值及组合1）恒载每米立杆自重：0.035KN/m脚手片自重： 0.15KN/m2栏杆:0.15 KN/m安全网自重：0.005KN/m216a#槽钢自重：0.1723KN/m2）活载施工均布荷载：3KN/m2水平风荷载标准值： 其中 : W0 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2001)的规定：W0 = 0.450 Uz 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2001)的规定采用： Us 风荷载体型系数,94m以下Us = 2.090，94m以上Us = 2.380 3）荷载效应组合计算项目荷载效应组合纵横向水平杆强度及变形恒载+施工均布荷载脚手架立杆稳定恒载+施工均布荷载恒载+0.85(施工均布荷载+风荷载)连墙件承载力风荷载+5.0KN荷载组合分项系数:恒载取1.2,活载取1.44.2 94m以下悬挑式脚手架计算4.2.1 悬挑梁外挑1.35m钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。 计算的脚手架为双排脚手架，搭设高度为17.3米，立杆采用单立管。 搭设尺寸为：立杆的纵距1.40米，立杆的横距0.95米，立杆的步距1.80米。 采用的钢管类型为48×3.0， 连墙件采用一层2跨，竖向间距2.5米，水平间距2.80米。 施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设9层。 悬挑水平钢梁采用16a号槽钢U口水平，其中建筑物外悬挑段长度1.35米，建筑物内锚固段长度1.20米。 悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物1.25m。拉杆采用钢丝绳。一、大横杆的计算 大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。 按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。 1.均布荷载值计算 大横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.150×0.950/3=0.048kN/m 活荷载标准值 Q=3.000×0.950/3=0.950kN/m 静荷载的计算值 q1=1.2×0.038+1.2×0.048=0.103kN/m 活荷载的计算值 q2=1.4×0.950=1.330kN/m 大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度) 大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算 最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩 跨中最大弯矩计算公式如下: 跨中最大弯矩为 M1=(0.08×0.103+0.10×1.330)×1.4002=0.277kN.m 支座最大弯矩计算公式如下: 支座最大弯矩为 M2=-(0.10×0.103+0.117×1.330)×1.4002=-0.325kN.m 我们选择支座弯矩和跨中弯矩的最大值进行强度验算： =0.325×106/4491.0=72.411N/mm2 大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算 最大挠度考虑为三跨连续梁均布荷载作用下的挠度 计算公式如下: 静荷载标准值q1=0.038+0.048=0.086kN/m 活荷载标准值q2=0.950kN/m 三跨连续梁均布荷载作用下的最大挠度 V=(0.677×0.086+0.990×0.950)×1400.04/(100×2.06×105×.0)=1.728mm 大横杆的最大挠度小于1400.0/150与10mm,满足要求! 二、小横杆的计算 小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。 用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。 1.荷载值计算 大横杆的自重标准值 P1=0.038×1.400=0.054kN 脚手板的荷载标准值 P2=0.150×0.950×1.400/3=0.067kN 活荷载标准值 Q=3.000×0.950×1.400/3=1.330kN 荷载的计算值 P=1.2×0.054+1.2×0.067+1.4×1.330=2.006kN 小横杆计算简图2.抗弯强度计算 最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和 均布荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算公式如下: M=(1.2×0.038)×0.9502/8+2.006×0.950/3=0.641kN.m =0.641×106/4491.0=142.625N/mm2 小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算 最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和 均布荷载最大挠度计算公式如下: 集中荷载最大挠度计算公式如下: 小横杆自重均布荷载引起的最大挠度 V1=5.0×0.038×950.004/(384×2.060×105×.000)=0.02mm 集中荷载标准值P=0.054+0.067+1.330=1.450kN 集中荷载标准值最不利分配引起的最大挠度 V2=
