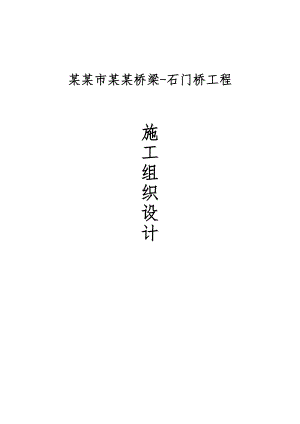

兖州府河桥梁工程施工组织设计.doc

某某市某某桥梁-石门桥工程施工组织设计 目 录第一章 编制说明-1第二章 工程概况-1第三章 施工准备-2 1. 技术准备-2 2. 施工前的准备工作-2第四章 施工部署和主要施工方法-24.1. 施工部署-24.2. 各分部分项工程的主要施工方法-34.2.1. 桥梁钻孔桩基础-3 4.2.2 墩台及盖梁施工-54.2.3 桥面板梁施工-64.2.4 桥面铺装及附属设施-94.2.5 测量控制-114.2.6. 土方开挖-124.2.7. 沥青砼路面施工-124.2.8. 路边石安装-164.2.9. 人行道施工-174.2.10. 钢筋工程-184.2.11 模板工程-184.2.12 混凝土工程-19第五章 施工进度计划及各阶段的保证措施-19 5.1. 施工进度计划安排-19 5.2. 保证施工进度计划措施-20 5.3. 总施工进度计划网络图、横道图-20第六章 施工机械配置计划-20第七章 劳动力安排计划-22第八章 施工现场组织机构-23第九章 施工现场布置及临时设施布置-26第十章 确保工程质量的技术组织措施-28 1. 保证质量的组织措施-28 2. 分项工程质量的保证措施-29 3. 质量保证体系图-31第十一章 降低成本措施-31第十二章 确保安全生产、文明施工的技术组织措施-33 1. 施工现场防火措施-33 2. 施工现场安全生产措施-34 3. 雨期施工措施-35 4. 施工现场文明施工措施-35第十三章 确保工期的技术组织措施-36 1. 工期目标-36 2. 劳动力保证措施-36 3. 保证工期的组织措施-36 4. 保证工期的技术措施-37 5. 主要控制点的保证措施-37第十四章 成品保护措施-38第十五章 关键施工技术及项目实施的重点、难点和解决方案-39第十六章 附图、附表-40 1、劳动力计划表图-41 2、拟投入本工程的主要施工机械设备表-42 3、临时用地表-43 4、施工总平面布置图-445、工程控制性施工计划网络图-45 6、工程计划横道图-46某某市某某桥梁-石门桥工程施工组织设计第一章 编制依据一、某某市某某桥梁-石门桥工程施工图及其招标文件（项目编号：ZZJC-09-027)，及其他技术经济资料。二、招标文件规定的施工工期。三、编制依据和主要工程施工方案和施工方法。A、道路施工工程师手册、公路项目施工管理、山东省市政工程预算定额、山东建筑安装工程费用定额、山东省市政工程施工定额。B、材料、劳动力和机械设备供应情况。C、公路桥涵施工技术规范和施工要求。第二章 工程概况1、工程概况 某某市某某桥梁-石门桥工程位于某某市九州路东延，某某下游与抢险大道对接处。横断面布置为人行道3米+非机动车道5米+分隔带2米+机动车道22米+分隔带2米+非机动车道5米+人行道3米=全宽42米。本工程上部结构均采用20米预应力砼空心板梁，下部结构采用桩顶盖梁式桥台，基桩采用钢筋混凝土灌注桩，桩径1.0米，人行道采用彩色道板和花岗岩路沿铺设，桥栏杆和抱鼓石均采用麻灰色花岗岩整体雕刻，桥立面采用喷真石漆处理。第三章 施工准备1、技术准备组织技术人员认真审核施工图纸，熟悉规范和操作规程，结合现场情况制定分部分项工程施工组织设计；组织测量人员对现场坐标点、水准点进行复核、测试，增设控制点，对施工段原地貌进行定位、放线、复测，对主要控制点做永久性桩，并加以保护。2、施工前的准备工作考察当地材料行情，原则上质量上乘、价格合理；组织施工机具、劳动力进场；落实土源，修整临时灰土拌合场地；施工用水、电引到现场；确定机具、材料放置地点及临时设施搭设等问题；了解地下管线具体方位，并做出相应的保护措施，以免施工时损坏。第四章 施工部署和主要施工方法4.1、施工部署 施工方案的总原则(1)全线开工、流水作业、重点突破关键工序，按施工总进度控制。(2)科学、合理、高质量、快进度、连续均衡地组织施工。(3)保证工程质量，安全施工，实现合同工期、降低工程成本。4.2、主要施工方法施工方案概述：下部工程：钻孔桩基础采用螺旋钻成孔；桥墩采用整体钢模板施工，墩台身混凝土输送采用泵送作业，由于墩身较低，采用满堂钢管脚手架搭设施工。上部工程：桥板梁在预制厂预制，梁体安装采用公路专用架桥机逐孔架设，待全桥梁体架设完毕后，进行桥面铺装，即采用先简支后连续施工方法。混凝土采用商品混凝土。墩台身砼采用砼输送车运输，砼输送泵泵送入模。4.2.1桥梁钻孔桩基础施工主要采用螺旋钻机成孔。一、施工工艺（1）准备工作钻孔场地根据地形、地质、水文资料和桩顶标高等情况结合施工技术的要求，做好如下准备工作：施工前平整场地，更换软土，夯填密实。使钻机座置于坚实的填土上，以免产生不均匀沉陷。作好桩孔定位测量埋设好护筒为固定桩位、导向钻头、隔离地面水、保护孔口地面及提高孔内水位、增加对孔壁的静压力以防塌孔，于开钻前埋设护筒。护筒坚实有一定刚度，接头严密不漏水。护筒的内径大小比钻头约大40cm。护筒顶比岛面或原地面高0.3m左右，与地下水位或施工水位差，为1.02m。在冶河水中筑岛，护筒埋入河床以下0.5m。准备好泥浆（2）钻孔冲击钻孔是用冲击钻机带动冲击钻头，上下往复冲击，将钻孔中的土石砸裂，破碎或挤入孔壁中，用泥浆悬浮出渣，使冲击钻头能经常冲击到新的土或岩层，然后再用抽渣筒取出钻渣造成桩孔。其主要工序及注意事项：冲击成孔时为防止冲击振动使邻孔壁坍塌或影响邻孔刚灌注的混凝土的凝固，待邻孔混凝土灌注完毕24h或砼强度达到2.5Mpa后，方可开钻。开钻阶段：钻头采用十字形，开孔前在孔内多放些粘土，并加适量粒径不大于15cm的片石，顶部抛平，用低冲程冲砸，泥浆比重1.5左右，钻进0.51.0m，再回填粘土，继续以低冲程冲砸，如此反复二、三次，必要时多重复几次。如发现有失水现象，护筒内水位缓慢下降时，采取补水投粘土措施。钻孔时仔细察看钢丝绳的回弹和回转情况。耳听冲击声音，借以判别孔底情况。要掌握少松绳的原则，松多了会减低冲程，松少了犹如落空锤，损坏机具。冲击过程中，要勤抽渣，勤检查钢丝绳和钻头磨损情况及转向装置是否灵活，预防发生安全质量事故。在不同的地层，采用不同的冲程：A、表层素填土层，宜用低冲程，简易钻机冲程12m。B、砂卵石层，用中等冲程，简易钻机冲程23m。C、基岩、漂石和坚硬密实的卵石层，用高冲程，简易钻机冲程35m，最高不超过6m。D、流砂和淤泥层，及时投入粘土和小片石。低冲程进，必需反复冲砸。E、砂砾石层与
