光华花园2号施工组织设计.doc

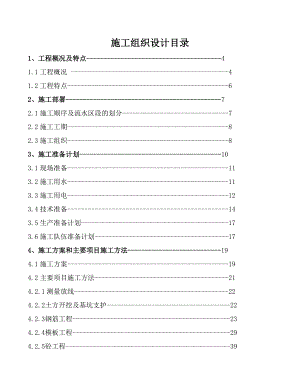

施工组织设计目录1、工程概况及特点-41.1工程概况 -41.2工程特点-62、施工部署-72.1施工顺序及流水区段的划分-72.2施工工期-82.3施工组织-83、施工准备计划-103.1现场准备-113.2施工用水-113.3施工用电-123.4技术准备-143.5生产准备计划-173.6施工队伍准备计划-174、施工方案和主要项目施工方法-194.1施工方案-194.2主要项目施工方法-214.2.1测量放线-224.2.2土方开挖及基坑支护-224.2.3钢筋工程-234.2.4模板工程-294.2.5砼工程-394.3屋面和防水工程-434.4装修工程-464.5门窗安装工程-494.6设备安装工程-545、施工进度保证措施-585.1施工总工期-585.2保证工期措施-585.3技术保证措施-605.4材料设备供应为保证工期的措施-615.5施工总进度控制图网络计划编制说明-625.6施工总进度计划-626、质量等级目标及保证质量措施-626.1质量目标-626.2质量保证体系-636.3保证质量措施-647、安全和文明施工措施-757.1安全生产管理措施-757.2主要分项工程安全措施-817.3文明施工、减少扰民保护措施-827.4环境及周边保护措施-858、推广应用新技术降低成本-878.1降低成本措施-878.2推广应用新技术-889、施工平面图-889.1布置说明-889.2施工平面布置-891、工程概况及特点1.1工程概况本工程位于某某光华花园小区，结构形式为砖混结构，结构层数为地上五层。建筑面积为3802.01平方米。根据施工现场的基本情况，三通一平已基本具备施工要求，合理布置平面，以便于施工工程交通畅通。1.1.1建筑设计本工程建筑物总长为76.350米，总宽为10.040米。建筑物总高为 15.95米，地面以上主体五层，层高为2.8米。地上部分内外承重墙240实心粘土砖墙,轴线中分, 外贴100厚聚苯板保温。地下室顶板贴60厚聚苯板保温。外墙面刷乳胶漆,颜色见各立面图。内墙面：卫生间、厨房毛墙面做法详新02J01-内4页-内14、内15，取消第一、二条做法，表面拉毛。楼梯间墙面刷白色乳胶漆，做法详新02J01-内-2页-内8。其余房间墙面，做法详新02J01-内-2页-内8、内9，取消第一、二条做法，表面拉毛。顶棚：见新02J01-棚-1页-棚1，除楼梯间、地下室以外取消第一条做法。楼面：卫生间、厨房水泥毛地面做法详新02J01-楼-8页-楼27，取消第一条做法。细石砼楼梯做法详新02J01-楼-1页-楼1，第一条改为30厚。室外阳台铺防滑地砖楼面做法详新02J01-楼-8页-楼27。其余楼面为水泥毛地面做法详新02J01-楼-8页-楼26，取消第一条做法。油漆做法：木门颜色均为乳白色中等调合漆二道做法。屋面：不上人屋面做法详见新02J01-屋-1页-平屋1。防水卷材为SBC-120防水卷材（400g/），20厚1：2.5水泥砂浆保护层2000×2000分格;保温层采用150厚加气砼砌块复合130厚聚苯板(18/m3)。1.1.2结构设计本工程为：砖混结构，抗震烈度为7度，建筑结构安全等级为二级。地基土持力层为角砾层，承载力标准为fK=200Kpa。基础类型：条基为C15毛石砼。主体类型：构造柱、梁、现浇板、楼梯、过梁、雨篷砼均采用C20砼浇筑，钢筋等级为一级、二级。1.1. 3采暖、给水、排水、消防设计1.1.3.1采暖散热器选用四柱760型散热器，每组散热器须加D6手动放气阀。管道采用焊接钢管，阀门选用柱塞阀，系统采用水平串联布置。地沟内供回水管除锈后刷防锈漆两遍后采用20岩棉保温。采暖系统安装完毕,管道保温之前应进行水压试验。试验压力应符合设计要求。采暖系统，试验压力不低于0.4Mpa，同时在系统顶点的试验压力不低于0.3MPa为合格。1.1.3.2给水、排水给水管材选用PP-R管,热熔连接,地沟内管道保温做法同采暖管道。管道穿过墙壁和楼板均设管径比穿管大两号的钢制套管,穿卫生间楼板的套管要高出地面10公分。给水管道试验压力均为工作压力的1.5倍,但不能小于0.6Mpa。排水立管采用UPVC塑料内螺旋低躁音排水管,专用胶粘接。排水需做灌水实验，以不渗不漏水流畅通为合格。1.1. 4电照工程本工程为三类工程；电源三相四线制，电压380/220V，电源进线电源电缆为YJ22-1KV型电缆埋地引入，其余照明及动力干、支线为BV导线。导线均穿管暗敷，干线穿钢管，分支线穿阻燃PVC（SG）管，13跟线穿管SG16，4-6根线穿管SG20。本工程采用TN-C-S保护接地系统，所有配电箱外壳、穿线钢管及插座接地极均与PE线做好跨接，并与重复接地连成一体。电视出线座、电话出线座（距地0.3米）、电视前端箱下口距地1.8米,配线设备安装由专业部门负责安装调试。1. 2工程特点1.2.1依据招标文件的要求，该工程质量标准为合格工程。本工程基底落于角砾层上,承载力标准值fk=200kpa，地质情况达到勘察设计要求。该工程计划开工为 年 月 日，计划竣工日期为 年 月 日，单位工程质量等级为合格，工程项目施工管理技术人员必须合理地组织施工，采用先进的施工工艺，确保各施工环节均符合施工验收规范标准。1.2.2施工条件该工程位于克拉玛依市白碱滩区光华小区内，临近公路。为避免设备噪声、扰声环境市容等方面给学生的工作学习生活造成不良影响。在施工时，施工管理人员应注意协调组织工序交叉作业，特别注意文明施工及扰声环保问题。2、施工部署2.1施工顺序及流水区段划分2.1.1施工顺序及施工部署按照先地下后地上，先主体后装修，先土建后专业总的施工顺序原则进行部署。本工程为保证基础、主体、装修均尽可能有充裕的时间施工，保质如期完成施工任务，应该考虑到各方面的影响因素，充分酝酿任务、人力、资源、时间、空间的总体布局。2.1.1.1在时间上基础结构施工在 年 月 日之前完成，主体结构在 年 月 日以前完成。2.1.1.2在空间主体交叉施工，保证工程按照总控制计划完成，主体和安装、主体和内维护结构、主体与装修、安装与装修立体立叉施工，为了使上部结构正在施工而下部的二次维护结构安装插入施工，需要将结构二次验收，具体时间见表。序 号结构验收部位验 收 时 间1地 下 结 构 年 月 日2地上一层五层 年 月 日2.1.1.3在资源上投入机械设备，基础回填后，结构施工期间设置两台龙门吊。2.1.2流水区段划分本工程施工段划分为两段，一段1轴-25轴，二段26轴-42轴。2.2施工工期工期： 年 月 日开工， 年 月 日竣工本工程平口，日期为 年 月 日以前完成，
