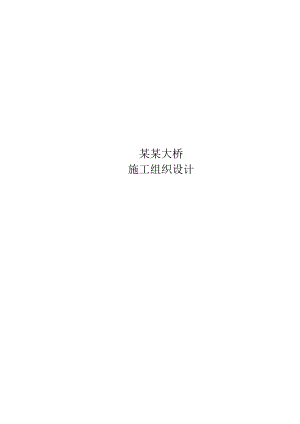

克鲁斯索尔大桥施工组织设计.doc
某某大桥施工组织设计目 录1、项目概况32、施工特点63、施工部署73.1 施工组织73.2 施工安排103.3施工总进度控制计划104、施工总平面布置124.1现场工作区域设置124.2办公与生活设施布置144.3现场用水144.4生活、生产用电144.5施工道路布置144.6料场布置154.7 码头布置155、施工准备155.1 组建施工项目部155.2 技术准备165.3 施工现场准备165.4 主要施工准备工作计划176、主要施工方法186.1 路基工程186.2 桥梁工程施工196.3 路面工程施工216.4 沿线安全设施设置、绿化及环境保护工程227、特殊环境施工措施237.1 雨季施工技术方案237.2高温季节施工措施258、质量安全保证体系258.1 质量保证体系及措施258.2 安全生产措施278.3治安保卫288.4防火288.5医药及健康设施288.6劳动力和员工管理289、环境保护措施299.1 环保管理目标299.2 环保管理制度与措施299.3 环保监测309.4退场3110、主要施工机械与主要劳动力配置计划311、项目概况某某大桥项目位于厄瓜多尔共和国第一大城市瓜亚基尔（uayaquil）。瓜亚基尔（uayaquil）是瓜亚斯省会，位于首都基多西南部，距基多约380km；是厄瓜多尔工业中心、主要外贸港口和铁路、公路、航空枢纽。面积1214.4平方公里，人口218.99万（2004年）。厄瓜多尔东西部属热带雨林气候。山区盆地为热带草原气候，山区属亚热带森林气候。平均气温沿海为2325，东部地区2327。年平均降水量20003000毫米，山区1000毫米。本项目是横跨瓜亚斯河连接瓜亚斯省瓜亚基尔市和杜兰市两座城市快速通道，由瓜亚基尔路段9.20km、瓜亚斯河桥段3.44km、杜兰市路段21.72km和连接路段11.40km等组成，全长为45.76 km。其中瓜亚基尔路段有近2km为旧路改造工程、其余为新建，杜兰市路段为新建工程，路面宽均为43.3米，双向6车道。连接路段为新建，路面宽25.6米，双向4车道。沿途共有7座桥梁，其中1座长3.441km的主桥斜拉桥，为本工程的控制性工程、3座330米和1座30米的预应力简支梁、2座预应力混凝土+钢桁架梁。全线箱型涵洞共170座，4个平交口。 本项目主要内容为：桥梁工程、路基及排水工程、路面工程、涵洞。道路工程路基开挖总方量为23.4万m3，总回填量612.13万m3，全线几乎为填方路基，回填料需远距离借料回填，软基处理排水沙井共.0m，抛石层量约.0m3。瓜亚基尔路段瓜亚斯河瓜亚斯河桥连接路段杜兰路段表1 主要工程量序号工 程 项 目单 位数量一路基工程土方开挖m3开挖材料运输m3/KM借料回填m3排沙水管D=0.4mm排水层m3Pedraplén, incluye transporte 路堤m3.Transporte de Material de Préstamo Importado 借料运输m3./Km.二路面工程Mejoramiento de la subrasante con suelo seleccionado 选择性路基m3.Sub-base Clase 1 e = 0,25 m., incluye transporte 底基层m3.Base, Clase 1 e = 0,20 m., incluye transporte 基层m3.Capa de rodadura de hormigón asfáltico mezclado en planta de 22 cm. de 厂拌沥青混凝土厚22cmm2.Carpeta de Rodadura de Hormigón Asfáltico e = 5 cm. incluido riego de liga 沥青混凝土路面 厚5cmm2.Pavimento de hormigón de cemento Pórtland, Clase C 波特兰水泥混凝土路面，C类m3.9408三桥梁（一）25 de Julio大街立交（30mx11）桩基m2205预制桩m1960金属护套m661.5混凝土m38906.39预应力混凝土m33047.69预应力构件的运输及吊装片154(二)Domingo Comin大街立交（30mx11）桩基m1418预制桩m1260金属护套m425混凝土m35563.35预应力混凝土m31523.84预应力构件的运输及吊装片99(三)Calle 15 de Septiembre大街立交（30mx11）桩基m1418预制桩m1260金属护套m425混凝土m35563.35预应力混凝土m31523.84预应力构件的运输及吊装片99(四)COBINA河大桥（30mx3+75mx9+30mx3）桩基m5682金属护套m3407.5混凝土m349943.82预应力混凝土m31656.77预应力构件的运输及吊装片108供应，制造和钢结构安装Kg.35(五)BULUBULU河大桥（30mx4+75mx3+30mx4）桩基m6124金属护套m2449.6混凝土m316802.76预应力混凝土m32209.03预应力构件的运输及吊装片144供应，制造和钢结构安装Kg.5(六)斜拉桥（30x5+75x11+79.5+75+212.5+416+416+212.5+75+79.5+75x10+30x5）桩基m33594预制桩m1260金属护套m13150混凝土m3.68预应力混凝土m32610预应力构件的运输及吊装片180供应，制造和钢结构安装Kg.（七）Mojahuevo桥桩基m1925预制桩m/金属护套m770混凝土m31480.27预应力混凝土m3196.48预应力构件的运输及吊装片102、施工特点（1）由于瓜亚基尔市和杜兰市地势平坦，海拔低，杜兰路段和连接路段路堤全部在水稻田、沼泽地、虾鱼塘上填筑而成，软基处理量大。（2）本项目主路工程土石方填筑量大，线路长，并且大量为借料回填，料场运距远。料场分别为10km和30km。工程招标提供的石料场如表：区段石料场距离(Km.)坐标生产量(m3)NORTEESTEguayaquilHuayco28.90>500,000,000Verdú39.00>500,000,000DuránCantera 4-114.9910,109,191Cerro Taura2.3012,200,000Préstamo Arenas Rí o Bulu-Bulu3.29210,000 m3(en 7 km. de río)Préstamo Arenas Río Chimbo23.42210,000 m3 (en 7 km. de río)Tres Cerritos18.6360,531,568（3）瓜亚斯河大桥全长3.44km，主桥为三柱二跨的斜拉桥，单跨经为416m，主桥全长1257m，主塔高154.73m，桥宽45.35m，为本项目施工和控制的重难点。（4）瓜亚基尔路段为现有道路改造段，路线经过城镇，施工期间对道路的保通和防止扰民相当重要。（5）项目所在地，工商业都比较发达，各种物资材料供应比较齐全，大宗物资进行在经济性比选后可考虑就在当地招标采购，当地建筑市场也较健全，大型施工设备可以采用租赁、与当地分包商合作和自购（国内采购、当地采购）等多种方式解决。如水上施工、砂石料系统、沥青混凝土以及土石工程施工等设备可以租赁或与分包合作方式。（6）当地电力供应比较紧张，本项目施工用电主要考虑采取采用柴油发电机组自发电。（7)项目沿线路网发达，施工物资可以通过现有道路直接运达工地。（8）拟建公路为连接瓜亚斯省瓜亚基尔市和杜兰市的快速通道，项目所在地距离城镇较近，生活物资采购便捷。3、施工部署本工程规模较大，工期长，为便于项目组织协调，根据行政区划、项目构筑物的组成布置，充分发挥机械、设备的利用率和便于管理等原则分成3个基本区段，见表2。每个区段以公路主体结构和构筑物施工为主线，适当安排配套工程，以做到每一段主体结构与配套工程基本同步完成，及早形成工程形象。表2 项目区段划分表区段起讫桩号长度（km）主要工程项目1瓜亚基尔路段0+0009+200及瓜亚斯河桥段0+0001+55010.79.2km路基、路面及25 de Julio大街立交，Domingo Comin大街立交，Calle 15 de Septiembre大街立交，COBINA河大桥等4座大桥及部分瓜亚斯河大桥2瓜亚斯河桥段1+5503+441及杜兰市路段0+00010+70012.59部分瓜亚斯河大桥及BULUBULU河大桥，以及10.7kmm路基、路面、排水附属设施等3杜兰市路段10+70021+720以及连接路段0+00011+387.422.4222.42km路基、路面、排水附属设施等3.1 施工组织根据总体施工部署，为加强施工管理，成立厄瓜多尔某某大桥项目经理部（见图1），协调各施工队伍之间的关系，解决材料、劳动力的调配、扫除技术障碍等问题。管理层各部室的主要职责见表3。表3 项目部管理层各部室主要职责表序号部室名称主要职责1工程管理部负责工程施工技术管理，负责编制施工技术措施、施工进度计划，临建设施的设计等，同时负责测量队和试验室的工作，为项目部技术支持部门。负责工程施工管理及现场组织协调，对工程施工实施总体控制管理。2质量安全环保部负责安全、质量、环保
