储备库二次结构施工方案.doc

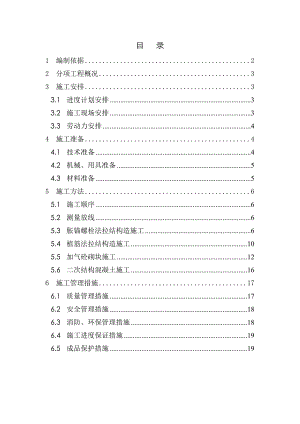

目 录1编制依据22分项工程概况33施工安排33.1进度计划安排33.2施工现场安排33.3劳动力安排44施工准备44.1技术准备44.2机械、用具准备54.3材料准备55施工方法65.1施工顺序65.2测量放线65.3胀锚螺栓法拉结构造施工65.4植筋法拉结构造施工105.5加气砼砌块施工125.6二次结构混凝土施工166施工管理措施176.1质量管理措施176.2安全管理措施186.3消防、环保管理措施186.4施工进度保证措施196.5成品保护措施191 编制依据1.1某某区物质救灾储备库装修改造工程施工组织设计。1.2某某区物质救灾储备库装修改造工程施工图纸及设计交底、洽商。1.3混凝土结构工种施工质量验收规范GB50204-2002。1.4砌体工程施工质量验收规范GB50203-2002。1.5墙身加气砼（砌块、条板隔墙）08BJ2-3。1.6建筑工程施工质量验收统一标准GB50300-2001。1.7蒸压加砌混凝土砌块GB11968-2006。2 分项工程概况建筑规模：某某区救灾捐赠物资储备库装修改造工程本次改造装修总建筑面积10279.5 m 2；地下二层，地上3层，局部4层。该建筑建于2004年。框架结构，地上三层（局部四层），地下二层，檐高15.65米（局部18.9米）。该建筑原设计建筑功能为小区配套商业用房，设有货运直梯一部，扶梯四部，该建筑抗震等级8度，耐火等级二级，使用年限50年。参照民政部救灾物资储备库建设标准改造后建筑功能改为救灾物资储备库，地下二层和地上三层设库房。在一层和四层部分房间设办公辅助用房。 本工程新增二次结构隔墙为加气混凝土、C25钢筋混凝土构造柱、水平系梁、抱框，另外有部分混凝土采用C20，加气混凝土砌块标准密度400kg/m3，强度3.5mpa，砌筑用砂浆强度均采用M5水泥砂浆。3 施工安排3.1 进度计划安排根据施工组织设计总控进度计划安排，二次结构的施工时间为2011年2月15日开始2011年3月12日完成，二次结构施工采用样板引路的方法，（样板间设在一层的值班室），计划2011年2月下旬开始进行样板间的施工，样板间施工结束后，即组织人员进行地下二层至四层填充墙砌筑。3.2 施工现场安排填充结构施工用砂浆及混凝土采用现场设小型搅拌机、小车进行水平运输的方法，垂直运输机械采用人工搬运施工。搅拌机、现场水泥库、砂石料场、砌体材料堆放参见装修阶段平面布置图。水泥、砂石料、砌块材料按施工进度分批进场，以满足工程施工的需要。3.3 劳动力安排二次结构施工采用综合作业队进行施工的方法，做到统一领导，分工明确，配合密切，劳动力安排见下表：劳动力需用量计划表工种管理人员砌筑工钢筋工普工木工电焊工安装工脚手工人数215102082464 施工准备4.1 技术准备1）认真熟悉建筑施工图纸，根据设计图纸要求和国家现行规范及工艺规程编制施工方案并向班组进行技术交底，进行样板间的施工。2）每层楼面要弹出轴线、墙身线、构造柱位置线、水平系梁位置线、拉结筋位置线、门窗洞口位置线、管道预留洞位置及标高线，经复核符合设计图纸要求，并办理预检手续。样板间放线后经监理、业主验收，如与结构不符时，可通过监理、业主共同洽商后进行适当的调整，变动较大处经设计认可。3）由业主、监理、施工方共同做好砌体材料、隔墙板、排风道等材料的选样、订货工作，并及时报监理、业主审核批准。4）根据设计图纸要求，提前做好砂浆水泥砂浆M5、混凝土C20的试配工作。5）做好材料试验工作：a：加气砼砌块： 每1万块为一验收批，不是1万块也按一批计。每批从尺寸偏差和外观质量检验合格的砖中随机抽取抗压强度试验试样一组（5块）。标准准密度为400kg/m3，强度3.5mpa，出厂时应提供产品合格证。b：水泥：对同一水泥厂家生产同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，但一验收批的总量不得超过200t。随机从不少于20袋中各取等量水泥，经混拌均匀后再从中称取不少于12kg的水泥作为试样。c：砂：以同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计。每一验收批取样一组（20kg）。取样部位应均匀分部，在料堆上从8个不同部位抽取等量试样（每份11kg）。然后用四分法缩至20kg，取样前先将取样部位表面铲除。d：碎石：以同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计。每一验收批取样一组。一组试样40kg(最大粒径10、16、20mm)或80kg（最大粒径31.5、40mm）取样部位应均匀分布，在料堆上从五个不同的部位抽取大致相等的试样15 份（料堆的顶部、中部、底部）。每份5-40kg，然后缩分到40kg或80kg送试。e：加气砼砌块、砌筑用水泥、砂子、石子的放射性检验报告由厂家提供。4.2 机械、用具准备主要用具：隔墙砌筑用具：磅秤、手推车、胶皮管、5mm筛子、铁锹、灰桶、喷水壶、皮数杆、托线板、线坠、水平尺、小白线、瓦刀、大铲、铁锨工具袋等。主要施工机械设备需用量一览表名 称单 位数 量备 注搅 拌 机台1制作砂浆、砼砂 浆 机台2备 用电 焊 机台6焊拉接筋用注：消防管线：采用原有楼内已经施工完毕的消防设备，临电每一层采用二台三级配电箱。4.3 材料准备根据施工图纸进行工程量计算，确定材料种类及各阶段材料用量，进行定货采购，与厂家签定供货合同，确保工程施工顺利进行。加气砼砌块：规格为600*240*200、300*240*200。普通硅酸盐水泥（P·O 32.5）。 砂：中砂，（含泥量不超过5%）。525碎石，（含泥量不超过2%）。蒸压灰砂砖规格：240x115x53mm，用于墙顶斜砌和墙角、皮数找零或由厂家提供专用找零砌块。拉结钢筋：构造柱、过梁、拉接筋钢筋规格主要为HPB2356.5、HPB23510、HRB33512。钢筋固定方法采用植筋法，选用JGN型结构胶。5 施工方法5.1 施工顺序楼面测量放线 构造柱、抱框、水平系梁、墙体拉结筋固定 基座混凝土 隔墙砌筑（水电管预埋） 构造柱、抱框、水平系梁、过梁钢筋、支模 浇筑混凝土 拆模清理 质量验收。5.2 测量放线楼面隔墙测量放线时应按结构施工时主轴控制线进行，应保证各轴线间的水平距离相等且方正。平面控制时应在楼面上弹出墙身线、构造柱位置线、抱框（门窗洞口）位置线、墙面上水电预留洞口的位置线，相对应的构造柱与顶面梁板的位置采用挂垂直线的方法进行控制。高度控制时应根据建筑标高0.5米或1.0米线进行控制，垂直墙或柱上应标出混凝土基座、各道拉结筋、水平系梁、门窗过梁的位置线，保证本单元标高相等。皮数杆上除此内容外，在各拉结筋位置线之间应标出砌块的皮数（三皮）。除设计注明洞口高度外，室内填空结构墙上门洞高度按建筑高度2100mm控制。5.3 胀锚螺栓法拉结构造施工 构造柱、抱框、水平系梁、墙体拉结筋等与主体结构的拉结采用钢板、胀锚螺栓固定时做法为：钢板为6mm厚Q235钢板，胀锚螺栓为M6、M10、M12YG！型胀锚螺栓。构造柱、抱框、水平系梁的混凝土强度等级为C25，除注明者外为C20。5.3.1 构造柱、水平系梁的设置填充墙（包括内墙和外墙）在墙的拐角和交叉处设置构造柱，填充墙大于4米时，每隔4米设置一个构造柱，构造柱的位置按上述要求进行布置。在层高大于4米（地下及非标准层）的内墙或无窗洞的外墙中，应在门洞上皮高度处或墙体半高处设置150高水平系梁，其余应在门洞上皮高度处设置120高水平系梁。门洞上水平系梁的设置应与门过梁高度综合考虑，当门过梁高度大于120时，水平系梁的高度与门过梁相等，以符合砌块的模数。构造柱、水平系梁的配筋及断面尺寸见下图：构造柱胀锚螺栓与上部梁、板及下部楼面板的连接见下图：水平系梁与结构墙、柱的连接见下图：构造柱与填充墙连接见下图：应先砌墙后浇柱，马牙槎先退后进。5.3.2 抱框的设置门或窗两侧设置混凝土抱框，（顶部为钢筋混凝土过梁，窗下部为填空墙时设50厚钢筋混凝土压顶，26钢筋）。抱框的配筋及断面尺寸见下图：5.3.3 填充墙拉结筋设置填充墙沿高度每600mm设通长26（墙厚300时为3根）拉结钢筋，在与填充墙相连接的剪力墙或柱上采用胀锚螺栓固定的方法，钢板为6mm厚Q235钢板，胀锚螺栓为M6YG！型胀锚螺栓。见下图:5.3.4 过梁设置砌体的门洞、窗洞或设备留孔，其洞顶均设置过梁。梁宽同墙宽，梁高为1/8洞宽且不小于120mm，洞宽小于1500mm时（本填充结构洞口最大尺寸），下铁212，架立筋210，箍筋均为26200，梁支座长度大于250mm。过梁配筋与水平系梁相同时钢筋拉通，不同时采用绑扎搭接。5.4 植筋法拉结构造施工构造柱、抱框、水平系梁、墙体拉结筋等与主体结构的拉结采用植筋时做法如下:由植筋单位提供相关技术文件及施工现场的技术指导工作，材料选用采用JCT-1型植筋胶或JCT-5型注射式植筋胶，或JGN型植筋结构胶，并配备钻孔机械、清孔工具等。植筋的施工温度范围：-150C500C，本工程结构混凝土强度等级为C30，主要植筋规格为6.5、10、12。植筋胶力学性能及植筋主要技术参数如下表：植筋胶力学性能一览表序号项目单位试验结果备注1轴心抗压强度Mpa104.32弹线模量Mpa146003襞裂抗拉Mpa11.24拉伸剪切强度Mpa2.7砼试件开裂5抗拔粘接力KN35.7砼试件开裂6稠度CM5.37表观密度Kg/m320708抗压强度Mpa116.09抗折强度Mpa3410软化系数抗压:0.95抗折:1.03泡水48小时湿强度/干强度JCT植筋技术参数一览表序号钢筋直径（mm）钻孔深度（mm）钻孔直径（mm）破坏力（KN ）16.590107210、1501418312（二级钢筋）1801637JGN植筋技术参数一览表序号钢筋直径（mm）钻孔深度（mm）钻孔直径（mm）破坏力（KN ）16.5741072101311618312（二级钢筋）2232037主要施工方法:钻孔：锚固钢筋时，在基材上用电锤或其它钻孔设备钻出符合要求的孔径。清孔：孔内粉尘用毛刷或风机反复清刷至少三遍以上。注胶：将植筋胶中的A料、B料进行充分混合（100：1100：2），放入孔内，胶量应满足钢筋插入后孔内胶体填充饱满。植筋：将钢筋插入孔内（可用旋转或冲的方法），在胶固化前禁止扰动钢筋，以免影响锚固效果。可操作时间：10120min。5.5 加气砼砌块施工5.5.1 工艺流程施工准备
