信号灯施工组织设计.doc

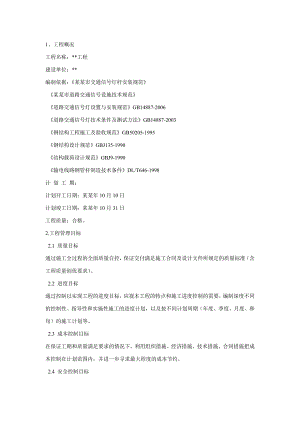

1、工程概况工程名称：*工程建设单位：*编制依据：某某市交通信号灯杆安装规范 某某市道路交通信号设施技术规范 道路交通信号灯设置与安装规范GB14887-2006 道路交通信号灯技术条件及测试方法GB14887-2003 钢结构工程施工及验收规范GB50205-1995 钢结构设计规范GBJ135-1990 结构载荷设计规范GBJ9-1990 输电线路钢管杆制造技术条件DL/T646-1998 计 划 工 期：计划开工日期：某某年10月10日计划竣工日期：某某年10月31日工程质量：合格。2.工程管理目标 2.1 质量目标通过施工全过程的全面质量自控，保证交付满足施工合同及设计文件所规定的质量标准（含工程质量创优要求）。 2.2 进度目标通过控制以实现工程的进度目标，应视本工程的特点和施工进度控制的需要，编制深度不同的控制性、指导性和实施性施工的进度计划，以及按不同计划周期（年度、季度、月度、和旬）的施工计划等。 2.3 成本控制目标在保证工期和质量满足要求的情况下，利用组织措施、经济措施、技术措施、合同措施把成本控制在计划范围内，并进一步寻求最大程度的成本节约。 2.4 安全控制目标安全控制的目标是减少和消除生产过程中的事故，保证人员健康安全和财产免受损失。 2.5 环境控制目标环境管理的目标是保护生态环境，使社会的经济发展与人类的生存环境相协调。控制作业现场的各种粉尘、废水、废气、固体废弃物以及噪声、振动对环境的污染和危害，考虑能源节约和避免资源的浪费。2.6工期控制目标尽快做好施工准备工作，认真复核图纸，进一步完善施工组织设计，落实重大施工方案，积极配合业主及有关单位办理施工手续，主动疏通与本工程相关各单位关系，施工中遇到问题影响进度时，将统筹安排，及时调整，确保总体工期。3.各分部分项工程的施工方法3.1施工准备阶段1、全面审核施工图纸，深入现场，实际调查，了解管井内管线情况，编制施工计划，绘制施工现场平面图，各分项工程施工工艺图，复核施工图纸，与实际状况是否相符，及时发现解决存在的问题，制定确保施工进度、施工质量的预防措施。并尽快落实解决，以保证工程及时开工。2、做好施工前的管井的位置确认，及时做好人员、材料的安排。3、根据现场调查结果，及时处理施工现场需处理的相关事宜、如人孔井抽水等。3.2材料采购及管理1、确保按招标文件、合同要求、业主方要求采购或选取材料，主要材料采购前将产品检验报告、合格证提供给监理方和业主方，经监理方和业主方审核通过后进行采购。2、严格检验材料的性能、型号，必须符合招标文件、合同技术要求，施工前做好检验记录。3、施工中保证材料在工地搬运施工过程中不受损坏，正式投入使用前，必需检查、测试、做好记录。3.3工期进度计划安排1、施工准备及开工条件：（1）认真熟悉图纸，查看各种管道的坐标、标高是否交叉或排列位置不当，及时与设计人员研究解决。（2）设备基础准备。（3）管道预留孔洞位置、尺寸规划。（4）所需工机具准备齐全，劳动力按计划进场。2、工期要求工程前期主要任务是施工准备、材料及设备的采购进场，在经监理方批准后才能施工，绝对工期按现场指挥部要求决定。3、工期保证措施（1）、施工现场用水、用电必须保证供给；（2）、设备、材料按施工进度计划要求及时供应；（3）、工序间衔接要紧凑，以免造成不必要的窝工现象，影响整个施工进度；（4）、劳动力安排充足、合理；（5）、工、机具配备齐全，并合理使用；（6）、施工现场安全警示设施和标志准备齐全。3.4主要施工步骤及技术措施1、管沟挖掘及穿线井制作：采用机械和人工相结合的方式进行施工。1.l、电缆线沟规格 深度：800mm(以路面高程为基准) 宽度：600mm沥青表面路口需采用机械切割后再进行挖掘施工1.2、穿线井采用邮电部设计院邮电通信工程设计手册（市内电话线路）所示通信井建筑型式。小号直通入孔井详见规划设计院设计图纸；手孔井详见某某市电信规划设计院设计图纸。2、管线敷设2.1、穿线管敷设对独立管线的敷设（电源线需要独立敷设的管线）要求：普通土路面管线沟内敷设尼龙管时要有撼沙保护，两井之间尼龙管要求无接头；沥青路面管沟内敷设3根3英寸尼龙管外套4英寸镀锌铁管撼沙保护，两井之间尼龙管要求无接头。（沥青表面路口需采用机械切割后再进行挖掘施工） 对灯控路口的穿线管敷设要求：在“U”字型的路面主管线沟内平行敷设3根3英寸尼龙管，沥青路面内需加套4英寸镀锌铁管，两根镀锌管接续处加套长度：500MM，内径：4.55英寸的管箍。撼沙保护，两井之间尼龙管要求无接头，穿线管进入穿线井部分采用镀锌管保护。22、线缆施工过程质量控制：布放电缆工艺要求，布放前必须认真核实电缆的型号是否相符，电缆需认真检验合格后方可施工。主要检验电缆的绝缘电阻必须合格。布放电缆过程中，防止电缆损坏。人孔井内布放电缆必须摆放整齐，接头位置合理，帮扎牢固，并做好标记。按设计合理使用线序，分配合理，做好各项隐蔽工程记录，坚持工程技术人员和项目管理人员的随工检查，并做好记录。23、布放电缆的工艺要求：电缆的弯曲半径不小于电缆外径的15倍，施工时不应小于20倍，布放电缆的牵引力不超过光、电缆允许张力的80。布放电缆必须严格组织、并有人指挥，牵引过程中应该有良好的联络手段，严禁未经训练的人员上岗。24、管道电缆施工时应该对电缆占用的管孔位置，在同一路由上的管孔尽量保持相同。如变动或拐弯时，满足曲率半径的要求，施工过程中使用管孔必须刷干净。25、电缆施工中，一次牵引长度不超过1000米，超长时应该采用取盘字分段，光、电缆接头处预留长度应该符合规格，特殊情况下按设计要求预留，电缆的测试按照电信网数字传输系统工程施工及验收技术暂行技术规定标准及相关规定实施。3、基础灌注 3.1、应采用统一规格的灌注基础。 3.2、基础的制作按灌注基础设计图为准进行灌注。 3.3、在具体制作过程中还要确保基础表面的水平度，确保基础法兰盘与灯杆法兰盘之间的良好结合，确保灯杆主杆体和信号机箱与地面垂直，确保安装后的灯杆支臂与道路边线之间的夹角达到90度。 3.4、所有基础均采用C25混凝土灌注。4、信号设施安装4.1、灯杆应安装在贴近边石且位于距离路口边石垂线相交点13米至15米处。道路两侧如均有机动车灯杆，需在一条直线上。在两侧设置对称主、辅灯；单行线反方向应设置非机动车灯，正方向设置机动车灯。行人灯应按照每条人行道两侧安装的标准执行，行人灯杆需安装在靠近停止线一侧距离行人横道线边缘1.5米处；道路两侧行人灯杆，需在一条直线上。行人灯基础边缘距离边石里边应至少为500cm。严禁把灯杆基础安装在盲道上。如果有特殊情况施工单位需要及时与交警部门相关人员现场确认后实施4.2、金属固定杆及直立杆的安装应遵守钢结构工程施工及验收规范GB502595的规定 。4.3、安装时不允许使用气割和电割扩孔，增孔或用氧气火焰校正构件变形。4.4、基础地锚安装调正后，锚栓外露部分应用水泥混凝土封盖。4.5、金属固定杆投入使用后，在保质期内应设专人定期对其观测和维护，每经六度以上地震或八级以上大风后，应对信号杆轴线、基础及所有节点作全面观测及检查，并拧紧松动的螺栓，作好准确记录，如发现信号杆倾斜，应及时与有关部门联系，妥善处理。4.6信号灯具安装：4.61交通信号灯具安装位置及间距：信号灯具于直悬臂、弯臂信号灯杆上安装时，第一组信号灯具应安装于信号灯杆支臂的最前端，信号灯具安装后应完全遮盖信号灯杆支臂前端。其它信号灯具应在信号灯杆上进行等间距安装，即：信号灯间距=悬（弯）臂信号灯杆支臂长度 / 灯具数量。信号灯具于弯悬臂信号灯杆上安装时，第一组信号灯具应安装于信号灯杆支臂的最前端，信号灯具安装后应完全遮盖信号灯杆支臂前端。其它信号灯具应在信号灯杆直支臂部分进行等间距安装，即：信号灯间距=弯悬臂灯杆直支臂长/（灯具数1）。调头信号灯具于悬（弯）臂信号灯杆上安装时，应安装于同相位转弯信号灯具右侧，调头信号灯具外沿距该信号灯具外沿20cm。信号灯具安装于5.5米直立信号灯杆上时，机动车灯具安装于信号灯杆顶部，同时安装两组灯具时应等高度并列安装。当附带安装自行车信号灯具时，自行车灯具上沿应距机动车灯具下沿10cm ；附带安装行人信号灯具时安装高度应等同于3.5米行人杆的安装高度。 4.62信号灯悬（弯）臂信号灯杆支臂上附带安装交通标志牌时，交通标志牌应安装于相应车道一侧两组信号灯具中间位置。如遇上述所列范围以外的特殊情况，应在业主相关管理部门的指导下在信号灯杆上安装交管设施。4.7、信号控制器安装、调试。4.71、信号控制器底座采用预制基础。4.72、按长*宽*高为780*450*350；内经长*宽*高为430*240*350。其中高指相对于马路边石的高度。4.73、安装位置：信号控制器底座长边应平行于马路边石，距离边石的垂直距离为100-500mm。信号控制器应安装在顺向信号灯杆远离路口的外端，距离信号灯杆500-1000mm的位置。信号控制器的安装位置应该选择在离电源点近的地点。信号控制器的安装位置应避免设在地下管线的端点位置。信号控制器门开向慢车道方向。5、信号配时：5.1、机动车辆按照主干道和支路方向根据流量计算进行绿灯时间配时。5.2、各个路口至少设定平峰、早高峰、上午高峰、下午高峰、晚高峰、夜间时段，对于流量不大，除一级马路与一级马路，一级马路与二级马路交叉路口外，其余路口根据交警支队相关部门规定夜间运行黄闪模式5.3、黄灯和全红灯时间设定停车线间距（米）2030405060速度（公里/小时）黄全红黄全红黄全红黄全红黄全红3032343434344032333434345041424343436041424243437041424243438041414242435.4、行人过街时间设定:根据道路的宽度，按照行人过街的平均速度，分为绿灯行人过街1.2米/秒和红灯闪烁行人过街0.9米/秒两个阶段速度计算出行人过街的最小安全时间。一般双向10车道的行人绿灯通过时间为30秒，行人红灯闪烁时间10秒；一般双向8车道的行人绿灯通过时间为25秒，行人红灯闪烁时间10秒；一般双向6车道的行人绿灯通过时间为20秒，行人红灯闪烁时间10秒，；一般双向4车道以下的行人绿灯通过时间为15秒，行人红灯闪烁时间5秒。4.材料采购、供应1、项目工程技术员依据施工图编制<材料申请计划表>，经项目经理审批后，报材料员。2、材料员依据材料申请计划经平衡后编制<材料采购计划表>，项目经理审批。A、供方评审1供货商报送本单位的营业执照、税务登记证、组织机构代码证、生产或经营地址、生产或经营许可证(若需授权书一并提供)、生产能力、生产规模、供货范围、产品说明书、产品检验证明、产品合格证及其它相关资料的复印件。2、材料员通过对供方资质的审查、市场调查和了解后，组织有关部门对供方技术力量、生产能力、质量保证、售后服务、社会信誉等情况进行评审。评审合格的供货商即为合格供方。3、合格供方评审完毕后，建立合格供方名单并存档。4、材料员将合格供方名单及供方评审资料整理后，提交业主审批。B采购材
