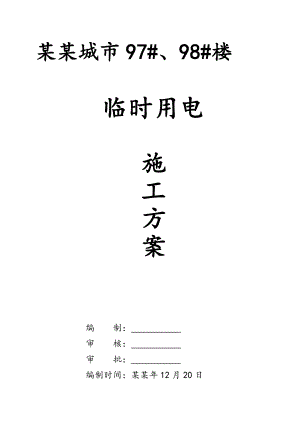

某某城市97#、98#楼临时用电施工方案编 制： 审 核： 审 批： 编制时间：某某年12月20日目 录一、工程概况1二、电源负荷计算7三、变配电室设计19四、接地与接零保护系统20五、配电箱与开关箱20六、漏电保护器22七、配电线路25八、现场照明25九、避雷针装置及其安装27十、安全用电技术措施27十一、触电与救护31十二、建立健全临时用电安全技术档案31十三、电气防火措施.32第二节 临时施工用水.34第三节 临时施工用水、电平面布置图35一、工程概况1、工程名称：某某城市B2地块97#、98#楼。2、建设地点：拟建某某城市B2地块97#、98#楼，位于遵义市遵南大道西侧。3、 建筑概况：本工程建筑面积约5000。建筑结构形式为框架结构，建筑安全等级为二级；抗震设防类别为丙类；本工程设计使用年限为50年。本工程均为钢筋混凝土框架结构，抗震设防烈度为6度。建筑物结构的设计使用年限50年。5、建筑分类和耐火等级见下文消防设计。施工区主要分两个回路：一回路至办公区：主供照明、办公设施、；二回路至97#、98#楼：主供钢筋加工场、施工塔吊、水电安装铁件加工、及木工加工场、流动配电箱；动力开关箱与照明开关箱必须分设。附图一：配电网络配电房5号分电箱9#楼1号分电箱办公备 用办公室施工电梯照明楼层流动箱钢筋对焊机钢筋直螺纹滚压机钢筋弯曲机钢筋切断机塔吊 二、电源负荷计算1、总配电室、总配电室用电量计算：主体高峰期主要用电负荷：序号机具名称型号额定功率（KW）台数总功率KxCostgPe=(Jc/Jc1)1/2PnPjs=Kx×PeQjs= Pjs×tg1塔吊QTZ5012301300.40.61.33101.225.56344钢筋切断机GJ-503130.60.71.0226.4275钢筋弯曲机GM-143130.60.71.029.69.86钢筋调直机GT4/142120.60.71.024.84.98园盘锯MJ1143260.60.61.023.63.79单面压刨机MB104A4280.60.61.024.84.910对焊机UN1-10015011500.350.42.2910637.18511交流电焊机BX-300262520.350.42.2973.525.758.912振动机ZX501.111.10.60.71.022.62.714套丝切管机TQ-31110.30.61.020.30.315电动弯管机WYQ1.111.10.30.61.020.330.316镝灯3.54140.511.177.717碘钨灯115150.511.17.58.318照明1550.511.12.52.822开水器201200.60.91.1121324饮水机0.6160.60.91.13.6425电脑0.3510.350.70.71.11.51.727打印机0.631.80.20.81.10.40.431备用10100.61.166.6合计181.29276Kx利用系数；Cos功率因数；Pjs有功功率；Qjs无功功率。总负荷计算,总箱同期第数取Kx=0.9总的有功功率Pjs=Kx×Pjs=0.9×181.29=163.16KVA总的无功功率Qjs=Kx×Qjs=0.9×276=248.4 KVA总的视在功率Sis=297.19KVA建设方需提供大于297.19KVA以上容量才能满足使用。、总配电箱进线截面及进线开关选用总的电流计算Ijs=171.58A、选择导线截面：选择铝芯塑料绝缘导线YC-2(3×120+2×70)。由于距建设方总配电房近，因此无需校核电压降的选择。、选择总进线开关：HSG1-600/3，额定电流为180A。2、一回路导线及分配电箱、开关箱内电气设备选择：、一回路进线及开关选择：电流计算：Ijs=112A、选择导线：BX-4×35+1×16，钢管载流122A。、开关：HH15（QA）-160/3、漏电保护器：DZ15L-200/3、至高压水泵开关箱内导线、设备选择：电流计算Ijs=15.7A、选择导线：BX-4×1+1×0.75，明敷载流量21A。、开关：HK1-30/3，额定电流30A。、漏电保护器：DZ10L-100/3、至办公室路开关箱、设备选择：、选择导线：BX-2×4+1×2.5，额定电流45A。、开关：HK1-60/3，额定电流60A。、漏电保护器：DZ15L-63/3，额定电流63A。、至食堂开关箱导线、设备：电流计算：Ijs=63A、选择导线：BX-2×10+1×6，明敷载流量85A。、开关：HD11-100/3，额定电流100A。、漏电保护器：DZ15L-63/3，额定电流63A。、至职工宿舍开关箱导线、设备：电流计算：Ijs=3A3、二回路导线及分配电箱、开关箱内电气设备选择：、二回路进线及开关选择：=塔吊8.52+压刨2.4+园盘锯1.8+套丝切管机7.2+电焊机6.4+楼层流动14+照明2 =42.32KVA电流计算：Ijs=64A、选择导线：BX-4×50+1×35，钢管载流168A。、开关：HH15（QA）-160/3、漏电保护器：DZ15L-200/3、至施工电梯导线及开关箱内开关选择： 电流计算Ijs=30.4A、选择导线：BX-4×4+1×2.5，明敷载流量45A；如钢管载流量33A。、开关：HK1-60/3，额定电流60A。、漏电保护器：DZ15L-40/3。、至压刨导线及开关箱内开关选择：电流计算Ijs=6.1A、选择导线：BX-3×1+1×0.75，明敷载流量21A。、开关：HK1-15/3，额定电流15A。、漏电保护器：DZ10L-100/3。、至园盘锯导线及开关箱内开关选择：电流计算Ijs=4.6A、选择导线：BX-3×1+1×0.75，明敷载流量21A。、开关：HK1-15/3，额定电流15A。、漏电保护器：DZ10L-100/3。、至套丝切管机导线及开关箱内开关选择：电流计算Ijs=18A、选择导线：BX-3×1+1×0.75，明敷载流量21A。、开关：HK1-30/3，额定电流30A。、漏电保护器：DZ10L-100/3。、至电焊机导线及开关箱内开关选择：电流计算Ijs=98A、选择导线：BX-3×16+1×10，明敷载流量110A。、开关：HD11-100/3，额定电流100A。、漏电保护器：DZ15L-100/3。、至楼层流动箱导线及开关箱内开关选择：电流计算Ijs=42.6A、选择导线：BX-4×4+1×2.5，明敷载流量45A。、开关：HK1-60/3，额定电流60A。、漏电保护器：DZ15L-63/3。动力三级配置图负载 闸刀漏电断路器A B CPE附图六：三、变配电室设计1、 配电室选在靠工地围墙内侧。此处进出线方便、无灰尘、无蒸汽、无腐蚀、不易积水。2、 配电室建造要求、 配电室面积为10，地坪上应铺设绝缘木垫，配备绝缘用具和用品。、 做到“五防一通”，即防火、防雨、防雪、防汛、防小动物和通风良好。、 室门应外开，有锁，金属门要做接地或接零保护。、 配电室的天棚距地面不低于3M。、 配电室建筑物的耐火等级不应低于3级，室内应配置砂箱和绝缘灭火器。灭火机用干粉或CO2等灭火器，严禁使用清水泡沫导电灭火器，灭火器挂于门外便于使用，不要放在配电间。3、 配电屏（盘）及配电装置四周的安全距离、 配电屏下面操作通道宽度，单列布置不小于1.5M，双列布置不小于2M；后面维护通道宽度不小于0.8M；侧面维护通道宽度不小于1M。、 配电装置上端距天棚不小于0.5M。、 配电室内的裸线与地面垂直距离小于2.5M时，应采用遮栏隔离。4、 配电屏的安全技术措施、 成列的配电屏两端，应与重复接地线及保护零线作电气连接。、 配电屏上各配电线路，应编号并标明用途。、 配电屏应装设短路及过负荷保护装置和漏电保护器。、 配电屏或配电线路维修时，应切断电源并悬挂标志牌。、 配电屏上分设零线桥与保护零线或地线桥；电器进出线带电体不得外露。、 配电室内的导线优先选用绝缘导线。如用裸露材料，必须严格按规范采取防护措施。、 室内照明应从开关上端引出，防止拉闸灭灯。四、接地与接零保护系统 1本工程施工现场比较狭小，用电设备较多，用电量大。为防止在TN-C三相四线接零保护情况下由于共用中性线而使中性线带电，造成触电事故而采用TN-S三相五线接零保护。2TN-S三相五线接零保护架设要求 保护零线严禁通过任何开关或熔断器。 保护零线作为接零保护的专用线，必须独用，不能他用，电缆采用五芯电缆。 保护零线除了从工作接地线（变压器）或总配电箱电源侧零线引出外，在任何地方不得与工作零线有电连接，特别注意电箱中防止经过铁质箱体形成电气连接。 每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。保护零线的载面积应不小于工作零线的截面积，同时必须满足机械强度的要求。不得采用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。接地可利用自然接地体，但应保证其电气连接和热稳定。 保护零线的统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用。 重复接地必须在保护零线上。工作零线不能加重复接地（因工作零线加了 重复接地，漏电保护器就无法使用）
