供电公司通信楼施工组织设计.doc

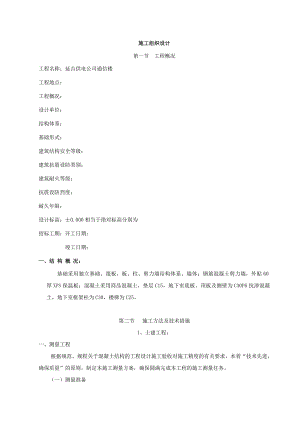

施工组织设计第一节 工程概况工程名称：延吉供电公司通信楼工程地点：工程概况：设计单位：结构体系：基础形式：建筑结构安全等级：建筑抗震设防类别：建筑耐火等级：抗震设防烈度：耐久年限：设计标高：±0.000相当于绝对标高分别为招标工期：开工日期：竣工日期：一、结 构 概 况：基础采用独立基础、筏板，板、柱、剪力墙结构体系。墙体：钢筋混凝土剪力墙，外贴60厚XPS保温板；混凝土采用商品混凝土，垫层C15，地下室底板、顶板及侧壁为C30P6抗渗混凝土，地下室框架柱为C30，楼梯为C25。第二节 施工方法及技术措施1、土建工程：一、测量工程根据规范、规程关于混凝土结构的工程设计施工验收对施工精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。（一）测量准备施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等。检查各专业图的平面位置标高是否有矛盾，预留洞口是否有冲突，及时发现问题，及时向有关人员反映，及时解决。对所有进场的仪器设备及人员进行调配，并对所有进场的仪器设备重新进行检定；复印预定人员的上岗证书，由总工程师进行技术交底。根据图纸条件及工程内部结构特征确定轴线控制网形式。（二）场区平面控制网的测设l、场区平面控制网布设原则及要求平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。轴线控制网的布设要根据设计总平面图、现场施工平面布置图等进行。控制点应选在通视条件良好、安全、易保护的地方。控制桩必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记。2、场区平面控制网的布设(1) 建筑物四角桩的定位测设结合本工程特点，首先对业主提供的本工程定位桩进行复测。根据业主提供的定位桩放线成果，我测量人员采用TDJ2E经纬仪和S3水准仪，依据总平面图布置平面图，以及坐标法放样出各建筑物的四角桩，并进行角度、距离校核。(2)线控制桩的测设建筑物四角桩测设完成后，测量人员应依据结构平面图上有关柱、墙体、洞口详细位置关系确定建筑物须定位的主轴线，然后以建筑物四角桩为基准，采用极坐标或直角坐标定位放样的方法定出建筑物主轴线的控制桩，并进行角度、距离校测。校核无误后作为本工程建筑物的平面控制网。平面控制网示意图详见附图。平面控制网的精度技术指标必须符合下表的规定：等 级测角中误差（）边长相对中误差（）二 级+121/15000（三）高程控制网的建立1、高程控制网的布设为保证建筑物竖向施工的精度要求，在场区内应布设三个水准控制点，建立高程控制网。水准点布设在通视良好的位置，距离基坑边线不小于15米。高程控制网的精度，不低于三等水准网的精度。高程控制网的建立是根据甲方提供的场区水准基点，测设一条三等附合水准路线。（1） 高程控制网的等级及观测技术要求：等 级高差全中误差(mmkm)仪器型号水准尺与已知点联测次数附合或闭合环线次数平地闭合差 (mm)三 等±6DS3DS3铟瓦双面往返各一次往返各一次12L12注：L12为往返测段附合水准路线长度（km）。（2） 水准观测主要技术指标见下表：等级视线长度(m)前后视距差(m)前后视距累积差(m)视线高度(m)基、铺分划读数较差(mm)基铺分划测高差之差(mm)三等75250.32.03.0（3） 水准测量的内业计算应符合下列规定：水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算： Mw =1/N(WW/L)1/2式中Mw-高差全中差（mm）；W-闭合差（mm）；L-相对线路长度；N-附合或闭合路线环的个数。内业计算最后成果的取值：二等水准精确至0.1mm，三、四、五等精确至1mm。（四）±O000以下施工测量1、轴线控制桩的校测在建筑物基础施工过程中，对轴线控制桩每10天复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。2、平面放样测量开挖线放样。首先根据轴线控制桩投测出控制轴线，然后根据开挖线与控制轴线的尺寸关系放样出开挖线，并撒出白灰线作为标志，指导开挖。轴线投测。基础混凝土浇筑并凝固后，根据基坑边上的轴线控制桩，将TDJ2经纬仪架设在控制桩位上，经对中、整平后、后视同一方向桩(轴线标志)，将控制轴线投测到作业面上。然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。当每一层平面或每一施工段测量放线完后，必须进行自检，自检合格后及时填写楼层放线记录表并报监理验线，以便能及时验证各轴线的正确。验线时，允许偏差如下：主轴线间距允许偏差(mm)L30 m±530m<L60m±lO60m<L90m±15L>90m±20支立模板时的测量控制： (1) 中心线及标高的测设根据轴线控制点将中心线测设在靠近柱体底部的楼层平面上，并在露出的钢筋上抄测出楼层+500mm或+1000mm标高线，控制模板平面位置及高度。 (2) 模板垂直度检测模板支立好后，利用吊线坠法校核模板的垂直度，并通过检查线坠与轴线间距离，来校核模板的位置。3、±000以下结构施工中的标高控制高程控制点的联测。在向基坑内引测标高时，首先联测高程控制网点。经联测确认无误后，方可向基坑内引测所需的标高。基坑标高基准点的引测。引测方法：以现场高程控制点为依据，采用S3水准仪以中丝读数法往基坑测设附合水准路线，将高程引测到基坑施工面上。标高基准点用红油漆标注在基坑侧面上，并标明标高数据。施工标高点的测设。施工标高点的测设是以引测到基坑的标高基准点为依据，采用水准仪以中丝读数法进行。施工标高点测设在柱钢筋的侧立面上，并用红油漆作好标记。标高抄测的精度应控制在允许范围内，如下表所示：高度H允许偏差(mm)每层±3H<30m±5（五）±0.000以上施工测量1、作业层轴线、细部线放样轴线控制点投测到施工层后，将经纬仪分别置于各点上，检查相邻点间夹角是否为90，然后用检定过的50M钢尺校测每相邻两点间水平距离，检查控制点是否投测正确。控制点投测正确后依据控制点与轴线的尺寸关系放样出轴线。轴线测放完毕并自检合格后，以轴线为依据，依图纸设计尺寸放样出柱边线、洞口边线等细部线。2、高程的传递首先从高程控制点将高程引测到首层便于向上竖直量尺处，校核合格后作为起始标高线，并弹出墨线，用红油漆标明高程数据。标高的竖向传递，用钢尺从首层起始标高线竖直量取。钢尺需加拉力、尺长、温度三差改正。施工层抄平之前，应先校测首层传递上来的三个标高点，当较差小于3mm时，取其平均高程引测水平线。抄平时，应尽量将水准仪安置在测点范围的中心位置。标高竖向传递的允许误差如前表所示。（六）测量技术资料编制、管理本工程的测量技术资料编制、管理依据建筑安装工程资料管理规程(DBJ01512000)进行，提供的测量资料包括：工程定位测量记录(C4-1)；基槽验线记录(C4-2)；楼层放线记录(C4-3)；施工测量报验表(A2)；业主或监理要求提供的其他资料。（七）人员组织及设备配置1、人员组织根据本工程测量放线的工作量和工作难度，本工程的测量人员安排如下：测放主管工程师1名，负责工作组织安排，设备管理，现场安全管理，工作质量，工作进度，技术方案实施，测量技术资料编制；测量放线工2名，负责测量放线操作，在本工程测量放线操作的人员须从事测量工作3年以上，并具有测量放线岗位证书；2、设备配置编号设备名称精度指标数量用途1TDJ2E经纬仪2”1台前期工程控制定位2TDJ2E经纬仪2”1台施工放样3S3水准仪2mm2台标高控制450m钢尺1mm2把施工放样5对讲机-4部通讯联络二、土方工程开挖机械的选择：采用1台反铲挖掘机（PC220型），3辆自卸汽车（PA3106型）。（一）开挖方法：本工程采用大基坑全面开挖方法施工。本工程采用反铲挖掘机挖土，自卸汽车运土，运距按实际发生确定。大基坑全面开挖，基坑开挖尺寸为基坑的截面尺寸加工作面并按照规范和设计要求进行放坡。基坑开挖时，设专人控制标高，随挖随测，保证基底标高的准确。按照设计标高进行挖土，对达到设计标高，其土质不好的地方，经建设单位、勘察单位、设计单位及监理单位鉴定后，及时进行处理并组织有关单位进行基础验槽。 基坑边角部位，机械开挖不到之处，用少量人工配合清坡，将松土清至机械作业半径范围内，再用机械运走。机械开挖应由深而浅，基底应预留一层200mm厚用人工清底找平，从避免超挖和基底土遭受扰动。 3、质量标准：项次项目允许偏差（mm）检验方法基坑1标高+0-50用水准仪检查或拉线尺量2长度、宽度-0用经纬仪、拉线和尺量3边坡坡度-0观察或用坡度尺检查4、安全措施：开挖边坡土方时，严禁切割坡脚，以防导致边坡失稳；机械行驶道路应平整、坚实，必要时，底部应铺设枕木或垫山皮石垫道，防止作业时下沉。机械施工区域禁止无关人员进入场地内。挖掘机工作回转半径内不得站人或进行其他作业挖掘机操作和汽车装土行驶要听从现场指挥5、边坡保护：在基底四周设排水明沟，基坑两端设800×800×1000的两个集水坑，集水坑排水设备采用ZW40-32-160型号的污水泵。排水沟（120墙）及集水坑（240墙）均用红砖砌筑，砂浆抹面。在基坑顶部采用距离坑边800mm处设400×400的明沟，用彩条布搭在明沟底，并覆盖边坡防止雨水冲刷，并用10长度500mm钢筋钉入土中固定。（二）回填土工程：地下部分施工完即组织开始回填。回填前，填好地面下工程的隐蔽工程记录，并经监理验收完毕，符合要求后，方可开始回填。回填前基槽内的木块、碎砖等建筑垃圾松散土均应清理干净。基坑边处，采用人工和蛙式打夯机打夯。打夯前应将填土初步整平，打夯要按一定方向进行，一夯压半夯，夯夯相接，行行相连，两遍纵横交叉，分层夯打。夯实基槽及地坪时，行夯路线应由四边开始，然后再夯向中间。回填土应每填完一层，按要求及时取土样试验。土样组数、试验数据等应符合规范规定。三、模板工程 （一）、 模板体系选择本工程主要为现浇钢筋混凝土框架结构，模板工程是影响工程质量的关键的因素。为确保结构工程质量，为了使混凝土的外型尺寸、外观质量都达到高要求，我单位将充分发挥在模板工程上的优势，利用最先进、最合理的模板体系、支撑体系和施工方法，满足工程质量的要求。模板、支架方案选择表序号部 位材 料1筏板基础筏板基础采用竹胶板模板。2主、次梁梁底板采用12mm厚的竹胶板，侧模采用12mm厚的竹胶板，60×90mm的木龙骨3柱采用12mm竹胶板、60×100mm方木、步步紧加固。4楼板12mm厚的竹胶板60×100mm木龙骨，80mm松木支撑模板早拆体系。5楼梯模板12mm厚的竹胶板50×100mm木龙骨，。
