供热站58mw热水锅炉安装工程施工方案.doc

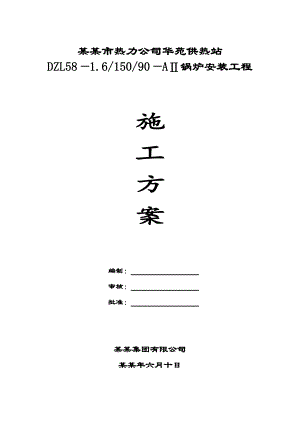

某某市热力公司华苑供热站DZL581.6/150/90A锅炉安装工程施工方案编制： 审核： 批准： 某某集团有限公司某某年六月十日目 录第一章、工程概述第二章、工程施工应执行的标准、规范第三章、施工组织机构及管理人员图表第四章、劳动力及管理人员按月需求计划表第五章、拟投入本工程施工机械计划第六章、工期保证措施及进度安排第一节、施工工期保证措施第二节、锅炉安装施工季度表第七章、工程施工主要方案及技术措施第一节、锅炉本体安装施工方案第二节、锅炉辅助设备安装施工方案第三节、管道安装施工方案第三节、电气仪表设备安装施工方案第八章、质量目标、保证体系及措施第一节、质量目标第二节、质量管理保证网络及质量控制程序第三节、质量保证措施第九章、安全工作目标及安全管理措施第十章、文明施工目标及管理措施第十一章、特殊季节施工措施第一章、 工程概述1、 工程概述工程名称：某某市热力公司华苑供热站58MW热水锅炉安装工程建设单位：某某市热力公司华苑供热站2、 工程内容工程施工范围：58MW热水锅炉本体设备安装、锅炉房附属设备安装、锅炉房工艺管道制安、设备管道的保温油漆，电气仪表设备安装。3、 施工工期要求施工工期由 年 月 日至 月 日，总日历日为 天。4、 工程质保服务要求质保期为工程验收合格后两个采暖期，工程质量为施工单位终身负责。5、 承包方式本工程的承包方式为包工包料。6、 锅炉概述6.1 锅炉结构DZL58-1.6/150/90-A型热水锅炉为单锅、筒纵置式、横梁式链条炉排，强制循环水管锅炉，锅炉总体布置为“A”型。炉膛四周为膜式水冷壁，中间纵向布置两排水冷屏。炉膛的中部还布置有中拱，中拱将拱下的大部分火焰导向炉前用来改善炉膛着火及起助燃作用。炉膛后部布置有旗形对流管来增加有效的受热面积。肋片式省煤器布置在炉顶后部U烟道内，铸铁钢管空气预热器分两层布置在U型烟道出口。本锅炉锅筒直径为： 1116mm，壁厚：25 mm，材质为20g，安装时通过部分支撑架和前、后支撑管支撑纵向布置于炉顶，锅筒、前水冷壁下集箱、后水冷壁中、下集箱、侧水冷壁集箱之间分别由支撑管、连接管连接，前、后水冷壁上集箱直接与锅筒连接。省煤器上集箱由连接管直接连接到水冷壁下集箱，下集箱由连接管直接连接到旗形管组上集箱，省煤器左、右集箱之间均用连通管连接。炉后部旗形管组下集箱与后水冷壁下集箱连接。因此，整个本体管路形成一个相通的大型回路。锅炉给水由给水母管送至省煤器进口集箱，一部分由蛇形热交换后送至出口集箱，然后再由连接管进入旗形管组，在通过旗形管组送入各个位置的水冷壁集箱。一部份从进口集箱连接管送至水冷壁集箱。然后，通过水冷壁、水冷屏回路热交换后进入锅筒，至锅炉供水阀向热网供水。炉膛前部有集火拱，后部有大面积的压火拱，燃煤在炉膛燃烧后对水冷壁（水冷屏）辐射换热，烟气经炉顶U型烟道进入空气预热器与进入炉膛的冷风进行换热，烟气冷却后经除尘器引风机送至烟囱。为了减少烟气中的灰尘浓度，烟气在U型烟道内180º大转折，使大部分灰尘从溜灰管排出炉膛。本锅炉的炉墙为轻型炉墙，外壁用纤维毡隔热层、金属装饰板来保温和密封。6.2 锅炉的设计参数及技术指标额定热功率：58MW额定工作压力：1.6Mpa给水温度：90出水温度：150锅筒中心标高：6240mm设计使用燃料：烟煤，粒度30mm锅炉热效率：83.3%烟尘排放浓度：80mg/m3二氧化硫排放浓度：900mg/m3锅炉主体安装外形尺寸（长×宽×高）：15450×10290×10800第二章、 工程施工应执行的标准、规范1、 大连锅炉厂有关DZL58-1.6/150/90-A型热水锅炉安装图及有关技术文件2、 热力公司锅炉安装有关的工艺图纸3、 热水锅炉安全技术监察规程劳锅字（1991）8号4、 工业锅炉安装工程施工及验收规范GBJ27-965、 工业管道工程施工及验收规范GBJ235-826、 现场设备、工业管道焊接工程施工及验收规范GBJ236-827、 建筑安装工程质量检验评定标准GBJ301-888、 压缩机、风机、泵安装工程施工及验收规范JBJ29-969、 机械设备安装工程施工及验收规范JBJ23-9610、 采暖与卫生工程施工及验收规范GBJ242-8211、 电气装置安装工程施工及验收规范GBJ232-8212、 钢熔化焊对接接头射线照相和质量分级GB3323-8713、 钢焊缝射线探伤标准GB/T12603-9114、 通用用电设备配电设计规范GB50055-9315、 电气装置安装工程接地装置施工及验收规范GB50169-9216、 电力工程电缆设计规范GB50217-9417、 国家规定其他有关的标准、规范18、 公司质保手册的有关规定第三章、 施工组织机构及管理人员图表1、 施工组织机构图公司总经理项目经理技术总负责安全总负责项目副经理技术质检室工程部人事教育室计划室工程物资部办公室安全保卫室财务室预算室锅炉安装施工处焊接施工处起重施工处辅机安装施工处炉墙施工处其他工艺施工处工艺管道施工处各施工人员第四章、 劳动力及管理人员按月需求计划表序号时间人数工种某某年第一阶段第二阶段第三阶段1冷作工4742管工2553钳工3644焊工4865起重工2226保温工0267探伤工2028油漆工2469电工36210辅助工10161411管理人员68812合计386459第五章 拟投入本工程施工机械计划序号机具设备名称型号、规格数量国别产地制造年份额定 功率 (KW)备注1吊车25T1辆国产165外租2铲车5T1辆国产9885.793平板车16T1辆国产99外租4双金属把杆80T1座国产05自制5电动慢速卷扬机JJM-5T2台国产0311×26电动慢速卷扬机JJM-3T2台国产047.5×27电动慢速卷扬机JJM-2T2台国产015.5×28手动链式葫芦WA10T2只国产039手动链式葫芦WA5T4只国产0310手动链式葫芦SH3T4只国产0411手动链式葫芦SH2T5只国产0112螺旋千斤顶LQ50 T4个国产9913螺旋千斤顶LQ30 T4个国产9614液压千斤顶QY20 T4个国产0215液压千斤顶QY10 T8个国产0416冲击电锤253把国产020.5×317手提电钻256把国产030.5×618砂轮切割机5台国产021.5×519手提角向砂轮机12把国产040.5×1220手提内径砂轮机8把国产040.5×821空压机10m3 0.8Mpa1台国产20003.522移动式空压机0.6 m30.8Mpa4台国产011.75×423电动试压泵2台国产010.75×224手动液压冷弯管机892台国产0225直流电焊机AX-4006台国产0110×626交流电焊机BX3-4004台国产0310×427交流电焊机BX3-3206台国产028×628交流电焊机BX3-2505台国产027.5×529硅整流电焊机ZXG-4006台国产0410.5×630红外线焊条烘干机YHX-201台国产01431自动恒温烘干箱JP-21台国产032.532焊条保温箱22只国产040.5×2233液压导线压线钳YQK-2406把国产01年34其他小工具若干第六章、 施工进度计划安排第一节、 施工工期保证措施为确保本标段工程的进度实现，我方将在施工准备、技术投入、质量保证、施工管理、安全措施、奖惩制度等方面采取切实有效的措施来保证。1、 施工准备周密细致的施工前期准备工作是确保工程准时开工、开工后能形成良好的施工局面乃至整个工程进度计划能顺利实现的前提，为此，我们在如下几个方面做了准备：1.1如果中标，我方将尽早组织项目管理部的管理人员和技术人员进场，配合业主进行工程前期准备，从设计图纸、技术资料、设备供应等协助业主工作，进行本标段工程总体施工策划、编制施工组织设计、施工方案、验收评定标准、工程进度计划等，制定周密的设备、材料供应计划，使前期工作详尽、充分。1.2本标段所需的机械及各类工器具，我方已经编制完成维护及检查、检定计划，将按进场计划，先后分批准时调入。1.3根据本标段的人力资源需求，编制完成人员培训计划，按计划分批进行各工种的技术培训，使进入本标段的施工人员的素质有较大提高，对特种工作人员全部做到持证上岗。1.4对生产和生活临建进行合理安排，首先保证前期准备工作尽快投入，同时规划考虑文明施工的临建环境采用集装箱和活动房为主的建筑形式，加快施工环境建设，使管理人员和施工人员尽快进入现场。2、 技术保证针对本标段安装的特点，我方将在工程中采用新工艺、新技术，并制定详细可靠的技术措施。2.1根据本标段设备安装的特点，我方将严格执行国家和电力行业标准，对每个施工项目制定详细可靠的施工作业指导书，在安装中对技术难点进行技术攻关，利用新技术、新工艺来确保施工工期的准点完成。 2.2为确保本标段工程做到工艺美观、布置合理，我方将对部分安装工作进行细化设计，其中对热工的电缆敷设、热工仪表管路和锅炉取样管路、疏放水管路进行二次设计。2.3我方将对所有的高压管道配制进行工厂化施工，以加快安装进度。2.4加强管理，以有序的作业程序保证施工进度。若我方中标，在中标后3周时间内编制出版施工组织设计，以指导整个工程的施工。每个项目在施工前都编制作业指导书，以明确各项目的施工程序、质量、安全要求及措施。 3、 施工
