佛山市季华五路办公大楼模板施工方案.doc

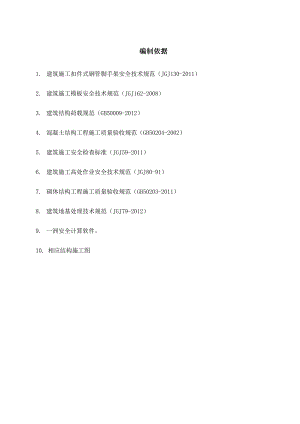

编制依据1. 建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）2. 建筑施工模板安全技术规范（JGJ162-2008）3. 建筑结构荷载规范（GB50009-2012）4. 混凝土结构工程施工质量验收规范（GB50204-2002）5. 建筑施工安全检查标准（JGJ59-2011）6. 建筑施工高处作业安全技术规范（JGJ80-91）7. 砌体结构工程施工质量验收规范（GB50203-2011）8. 建筑地基处理技术规范（JGJ79-2012）9. 一洲安全计算软件。10. 相应结构施工图1.工程概况该项目位于某某市某某五路以南，华远东路以西，东边是某某电力大厦。项目总建筑面积39419.08 平方米，其中地上建筑面积32598.59平方米，地下建筑面积6820.39平方米，地下室3层，地上28层，建筑高度119.6米。本工程建设单位是某某市某某新村房地产发展有限公司，设计单位是广东省建筑设计研究院，招标代理机构是广东华联建设项目管理咨询有限公司，勘察单位是某某市新广厦建筑设计院有限公司，监理单位：广东工程建设监理有限公司，施工单位是广东省六建集团有限公司。施工承包方式及范围：详见施工合同。本工程办公楼的平面大致呈长方形，尺寸为建筑物长×宽为44.59×25.60m，为地下三层地下室、地上二十八层的框架剪力墙结构，建筑物总高度为119.6米，±0.000为室内地面标高，相当于国家高程标高3.9米。层高方面：负三层为4.45m，负二层为4.35m，负一层为4.65m，首层为4.50m，二层为4.75m，三层为7.65m，其中二层有面积为23.94*11.95的中空平台，一层到三层的中空高度为9.15米，四层为5.1m，五层至二十七层均为4.0m，二十八层为5.0m，天面标高为119.0120.20m，天面构架层高4.8m，屋顶电梯间梯屋最高处标高为132.0m，。本工程剪力墙宽度为300mm，最大高度为7.65m。框架最大柱截面1600mm×1600mm（地下室柱），板最大厚度为350mm。梁模板顶架取地下室负一层梁板一般支模最大截面梁500mm×900mm，层高4.65米、板厚取最大值350mm，二层梁板600mm×800mm，层高4.75米，板厚取200mm，三层计算取200mm板厚，600×800mm的梁，层高取7.65，四层计算取200mm板厚，600×800mm的梁，层高取5.1m，标准层600mm×700mm的梁，层高4米，板厚取200为计算单元，板的顶架模板取地下室负二层板厚350 mm进行计算。柱支模采用钢管及蝴蝶扣支撑，基础采用砖模，梁板支模搭设拟采用轮扣式钢管支撑体系，具体做法和尺寸见附图。其余砼构件模板安装均按附图要求安装搭设，模板支撑系统除首层2轴5轴×CE轴为高大模板，采用钢管支撑（另出高大支模施工方案），其他部分均采用轮扣式模板支撑系统 。2.施工准备2.1材料（1）本工程剪力墙、柱、梁侧模采用18mm厚耐水夹板及钢管，梁底板采用18mm厚耐水夹板、木枋及钢管，楼梯踢脚板采用18mm厚耐水夹板，楼面模板采用18mm厚耐水夹板，基础砖模用砖、水泥、砂等。（2）木枋采用50mm×100mm（南方松）和钢管型号为48×3.6作为模板结构支撑系统传力骨架。（3）轮扣式钢管（实测数据）：立杆48×3.2mm×900、1200、1500、1800、2100、2400、3000；水平杆48×3.2×600、900、1200、1500mm；枋木：2000mm×100mm×50mm；胶合板：1830mm×915mm×18mm；用脚手架配套上托和底座。2.2轮扣式钢管支架、钢管、配件等材料质量要求1、轮扣式钢管支架、配件选用建筑施工承插型轮扣式钢管支架安全技术规程（JGJ231-2010）规定中的支架以及配件作为本次模板支撑的材料。杆件应平直，两端面应平整，不得有斜口、毛口；严禁有硬伤（硬弯、夹扁等）及严重锈蚀等现象，必须涂有防锈漆。钢管材质检验方法应符合现行国家标准金属拉伸试验方法（GB/T228）的有关规定，质量应符合JGJ130规范第3.1.1条的规定。钢管及其配件的规格、性能及质量应符合现行行业标准建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）的规定，并按附录A 的规定进行质量类别判定、维修及使用。如钢管有严重锈蚀、压扁或裂纹的不得使用；禁止使用有脆裂、变形、滑丝等现象的扣件。对不符合要求的门式架、钢管和配件禁止使用。2、模板和木枋的材质满足木结构设计规范GB 500052003的要求，截面尺寸符合设计要求。2.3作业条件（1）各模板设计及施工方案应编制好，并经有关部门审核和批准。（2）各种材料应按计划提前进场，分规格堆放好，并经本项目部验收合格。（3）各轴线及标高应按图纸要求明确标出。（4）墙柱钢筋绑扎完毕，绑好保护塑料垫块，并办完隐蔽验收手续，有防雷接地要求的部位，要办好防雷验收手续，并作好记录。（5）施工前，工程管理部要对施工人员进行质量技术交底和安全技术交底教育，要使质量安全技术管理在思想、组织、措施都得到落实。3.施工方法3.1基础部分模板支撑体系：本工程的基础部分（承台、集水井）根据设计图纸要求采用砖模，拟采用MU10灰砂砖，M5水泥砂浆砌筑。砖模砌筑高度在1.5m及以下为240厚，1.5m2.0m为370厚、2.0m以上采用480厚,砖模制作完成并达到相应强度后外侧会回填并夯实。 3.2混凝土壁(剪力墙)模板模板采用18mm厚耐水夹板，模板竖楞采用2m长50×100mm木枋，净间距250mm。模板的横向背楞48×3.2的双钢管，并采用M12对拉螺杆拉结，下面三道螺杆采用双螺帽，螺杆纵向间距缩小50mm即为450mm。螺杆的间距纵横向为500×500mm。对拉螺杆应用于外壁时，应采用止水环。对应螺栓位置穿PVC塑料套管，套管内径为17mm，墙厚至少3mm，长度比壁厚短1mm。为确保混凝土壁（剪力墙）的厚度，在壁筋上绑扎长度同壁厚的钢筋支撑，钢筋支撑的纵横间距为500×500mm，该钢筋支撑的直径为16以上。地下室部分外墙不宜用钢筋支撑，宜用硅制品定位垫块，防锈蚀渗水。3.3柱模板柱模板由面板、柱箍、支撑三部分组成。首先按图尺寸制作侧模板，外侧板宽度要加大两倍内侧板模板厚。压脚板要按放线位置钉好，然后再安装柱模板，面板采用18mm厚耐水夹板，用50×100木枋做竖楞，背枋根数详见下表，且净间距须不大于300mm。柱边长60070010001200130015001600竖楞条数（均布）3455667为确保柱的保护层厚度，应在每边壁筋上套上塑料环。柱箍用48×3.2钢管、50×100木枋和垫木，组成作柱箍，柱箍最下面一道距楼面各200mm，中间柱箍间距为400mm。当柱边长600mmL800mm时中间增设1道M12的对拉螺杆，当柱边长800mmL1300mm时中间增设2道M12的对拉螺杆，当柱边长1300mm时中间增设3道M12的对拉螺杆。所有柱的柱箍（对拉螺杆纵向间距）采用间距600mm。为保证柱模侧向刚度，在水平钢管外侧用对拉螺杆拉紧，详见柱支模大样图。3.4梁板模板梁模板主要由侧板、底板、支撑钢管、垫木等组成，板模板主要由底板、支撑钢管、垫木等组成，支撑系统采用轮扣式钢管支撑体系，详见梁、板支模大样图与梁、板支模详表。地下室±0.00以下楼板厚度梁截面尺寸150400*800，300*800，300*900，200*700，200*800，200*600，200*400250300*900，500*900，200*500，400*800350400*800，300*900，250*500，200*500，300*700，400*900主体±0.00以上楼板厚度梁截面尺寸200500*800，300*800，400*800，600*800，300*500，200*400600*550，300*550，200*700，200*600，350*800板底支撑支撑构件说明板底模板18厚夹板第一层龙骨50mm×100mm木枋350第二层龙骨Ø48×3.2双钢管900板底支撑Ø48×3.2轮扣直插式钢管脚手架；横距0.9m；纵距0.9m；步距1.2m。作为扫地杆的最底层水平杆离地高度450；可调托座伸出顶层水平杆的长度250。在模板支架外侧周圈应设由下至上的竖向连续式剪刀撑；中间在纵横向应每隔10m左右设由下至上的竖向连续式剪刀撑，其宽度宜为46m，并在剪刀撑+部位的顶部、扫地杆处设置水平剪刀撑。剪刀撑杆件的底端应与地面顶紧，夹角宜为4560°。（详见附图）梁支撑支撑构件说明梁底模板18厚夹板梁侧模板18厚夹板第一层龙骨50×100木枋200第二层龙骨Ø48×3.2双钢管900竖肋50×100木枋300对拉螺杆1排Ø 12600梁侧檀梁Ø48×3.6双钢管梁底支撑Ø48×3.2轮扣直插式钢管脚手架；横距0.9m；纵距0.9m；步距1.2m。作为扫地杆的最底层水平杆离地高度450；可调托座伸出顶层水平杆的长度250。在模板支架外侧周圈应设由下至上的竖向连续式剪刀撑；中间在纵横向应每隔10m左右设由下至上的竖向连续式剪刀撑，其宽度宜为46m，并在剪刀撑部位的顶部、扫地杆处设置水平剪刀撑。剪刀撑杆件的底端应与地面顶紧，夹角宜为4560°。（详见附图）3.5模板支撑材料及荷载参数本工程支撑所使用的材料经有关部门检测合格方可使用，材料的容许应力以检测结果为准，模板支撑系统钢管采用Q235钢，木枋选用松木方，含水率小于15%，模板采用胶合夹板，具体材料性能见下表：材料性能表材料名称自重抗弯强度设计值抗剪强度设计值（N/²）弹性模量（N/²）截面抵抗矩（³）惯性矩（4）48×3.2轮扣直插式钢管205 N/²/2.06×1054.7311.3618厚胶合板10kN/m³15N/²1.5N/²750050×100松木枋10kN/m³15 N/²1.5N/²900085.33341.3348×3.6钢管0.0333kN/m205 N/²/2.06×1054.4910.783.6地基条件模板支架均支撑在地下室砼等级为C35不小于350mm厚砼板上。3.7混凝土的输送方法结构均采用商品混凝土浇筑，采用砼泵车泵送商品混凝土4、支撑体系构造4.1轮扣直插式钢管脚手架的构配件轮扣直插式钢管脚手架，是由钢管立杆、轮扣、横杆接头、直插式接长套筒、可调U托、可调底座、抛撑接头六个部分组成。 轮扣 横杆接头直插式套筒 可调顶托（U托） 可调底座 抛撑 构件组装形式轮扣替代扣件式钢管脚手架的连接扣件，是杆件之间的连接构件；竖向直插式接长套筒替代扣
