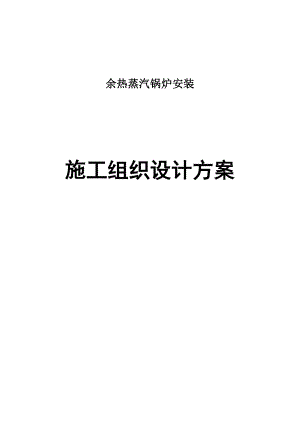

余热蒸汽锅炉安装施工组织设计方案.doc

余热蒸汽锅炉安装施工组织设计方案 目 录第一章、工程概况-1 第二章、工程特点-1第三章、施工进度计划-1第四章、安装前准备-1一、安装前技术准备-2二、设备开箱清点验收-2第五章、安装工艺- 2一、本体安装-3、基础验收与放线-3、锅炉运搬及锅炉就位-4二、附属设备安装-4 仪表、阀门安装-4、鼓（引）风机安装-4、除尘器安装-4、安全阀调校-4、烟道-4三、锅炉范围内管道安装-4安装项目-4管道组成件及支承件-4四、冷态试车-5第六章、水压试验-5一、试验压力-5二、试验过程-5、试验前准备-5、水压试验-6、试验后工作-6第七章、煮炉-6第八章、48小时试运-7第九章、工程验收及移交-7一、验收-7二、移交-7安装质量证明书-7技术资料-7第十章、附录-8整装余热蒸汽锅炉安装施工组织设计方案第一章、工程概况一、工程名称：二、工程地点：三、锅炉房布置：本锅炉房主体为单层布置。第二章、工程特点该工程锅炉为上海南洋热管锅炉制造有限公司2011年制造的QC6.0/350-0.4-0.8余热蒸汽锅炉，产品编号：11-057，安装数量一台，整装出厂，现场就位安装。第三章、施工进度计划一、本工程根据甲方要求工期，工期天数为5天。二、我公司根据现场工作条件及环境影响，安排工程进度计划如下：安装准备及锅炉就位：1天。辅机及烟风道安装：0.5天。管道及泵房的安装：0.5天。水压试验：0.5天。  烘、煮炉及试运行：2天。总体验收：0.5天。第四章、安装前准备，一、 安装前技术准备：、准备技术资料及文件；1、检查锅炉设备图样及技术文件是否符合现行蒸汽锅炉安全技术监察规程的要求，锅炉总图上应有锅炉设计审查批准专用章，锅炉是否为锅炉许可定点厂生产的产品。2、准备待装锅炉的产品总图、锅炉安装说明书等锅炉产品的技术资料和蓝图。3、具备全套锅炉房尺寸图。4、必须具备特种设备监察机构签发的锅炉安装开工报告（告知书）等文件。 、配备齐全的施工人员、设备工具及材料； 1、施工人员配备表：职 务工 种人 数技术等级专 业备 注技术负责人锅炉工程师1中级锅炉专业现场施工负责人技术员1初级焊工1高级技工管工1高级技工钳工1高级技工电工1高级技工起重工1高级技工2、主要设备工具配置表：名 称规 格单 位数 量备 注交流电焊机WS-160A台1切割机台1手压泵台1氧气工具套1安装工具套1吊装工具套1、技术交底；1、施工人员必须仔细阅读完全理解工艺设计图样和制造厂提供的锅炉安装使用说明书。2、设计人员或专业工程师到现场按技术资料进行技术交底，明确解释安装要点和施工措施，使安装施工人员和工人深刻了解设计要求和规范要求，确保按图施工、规范施工。、安全教育；1、对施工人员进行开工前的安全教育，了解和落实安全技术措施。2、与建设单位协商划出明火施工区，落实施工用电源。、按设计蓝图及材料清单配备齐全各种安装用材料，并保存好各种材料合格证和质量保证书；二、 设备开箱清点验收：1、检查锅炉铭牌上型号、名称、主要技术参数是否与质量证明书相符。2、对照锅炉制造厂供货清单，检查设备和配件的规格、型号、数量是否相符，有无损坏现象。对于安全附件，阀门还应检查有无出厂合格证。3、将散装机件送入指定仓库妥善保存，防止损坏、遗失及失窃。4、将开箱时取出的产品质量证明书、使用说明书、合格证等妥为保存。5、对于检查结果应做好记录，办理验收手续，如有缺件和损坏现象，双方应协商解决办法，并办理核定手续。第五章、锅炉安装工艺一、本体安装：、基础划线与验收1、基础尺寸应符合蒸汽锅炉房工艺设计设备基础平面图。2、验收依据是工艺设计设备基础平面图
