余政储出地块工程施工组织设计方案.doc

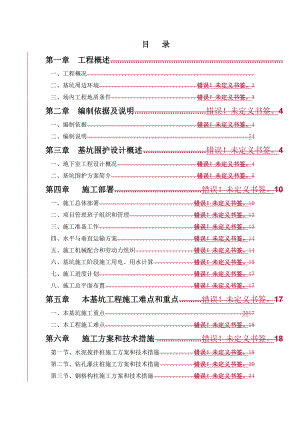

目 录第一章 工程概述一、工程概况 二、基坑周边环境错误！未定义书签。3 三、场内工程地质条件错误！未定义书签。3 第二章 编制依据及说明错误！未定义书签。4一、编制依据错误！未定义书签。4 二、编制说明74第三章 基坑围护设计概述错误！未定义书签。4一、地下室工程设计概况错误！未定义书签。4二、基坑围护方案简介错误！未定义书签。5第四章 施工部署错误！未定义书签。10一、施工总体部署错误！未定义书签。10二、项目管理班子组织和管理错误！未定义书签。12三、施工准备工作错误！未定义书签。13四、水平与垂直运输方案错误！未定义书签。14五、施工机械配合和劳动力组织错误！未定义书签。14六、基坑施工阶段施工用电、用水计算错误！未定义书签。15七、施工进度计划错误！未定义书签。17八、施工总平面布置错误！未定义书签。17第五章 本基坑工程施工难点和重点错误！未定义书签。17一、本基坑施工重点2017二、本工程施工难点错误！未定义书签。18第六章 施工方案和技术措施错误！未定义书签。18第一节、水泥搅拌桩施工方案和技术措施错误！未定义书签。18第二节、钻孔灌注桩施工方案和技术措施错误！未定义书签。20第三节、钢格构柱施工方案和技术措施错误！未定义书签。24第四节 土钉墙施工方案和技术措施错误！未定义书签。24第五节 压顶梁、水平支撑施工方案和技术措施错误！未定义书签。36第六节 高压旋喷可回收预应力锚杆施工方案和技术措施错误！未定义书签。36第七节 传力带、换撑构件施工方案和技术措施错误！未定义书签。37第八节 支撑拆除施工方案和技术措施错误！未定义书签。37第九节 土方开挖施工方案和技术措施错误！未定义书签。38第十节 基坑排水方案错误！未定义书签。44第十一节 地下室回填土方案及技术措施错误！未定义书签。45第十二节 周边管线保护技术措施错误！未定义书签。47第七章 基坑监测错误！未定义书签。481）设计的监测要求错误！未定义书签。482）专业监测单位的措施错误！未定义书签。483）、施工单位自监测项目及质量要求4949第八章 基坑支护应急预案错误！未定义书签。49第九章 质量保证措施5551第十章 文明施工、安全生产措施错误！未定义书签。57第十一章 季节性施工技术措施6758第十二章 附 图错误！未定义书签。601、C区块深基坑方案专家评审意见及回复错误！未定义书签。602、AB区块基坑围护设计方案专家论证意见及回复单错误！未定义书签。603、施工现场平面布置图错误！未定义书签。604、施工进度计划错误！未定义书签。605、AB区块施工段划分示意图错误！未定义书签。606、各施工段土方开挖顺序图错误！未定义书签。607、土方分层开挖示意图错误！未定义书签。608、基坑边塔吊布置示意图错误！未定义书签。609、人员上下基坑爬梯及水平通道布置示意图错误！未定义书签。6010、基坑围护施工图纸错误！未定义书签。6011、岩土勘察点位平面布置图错误！未定义书签。6012、工程地质坡面图错误！未定义书签。6013、特种作业岗位证书错误！未定义书签。60第一章、工程概述一、 工程概况工程名称：余政某某储出（2012）63号地块工程建设单位：杭州某某大珏某某房地产有限公司设计单位：浙江某某中设工程设计有限公司监理单位：浙江某某耀华某某工程咨询代理有限公司质量监督单位：杭州某某市余杭某某区建筑工程质量监督站安全监督单位：杭州某某市余杭某某区建筑工程安全监督站勘察单位：浙江某某大地岩土勘察有限责任公司基坑围护设计单位：杭州某某坤博岩土工程科技有限公司施工单位：浙江某某华元某某建设置业有限公司工程地点：杭州某某市余杭某某区迎宾路望梅路口杭州某某大珏某某房地产开发有限公司拟建的余政某某储出（2012）63号地块项目位于目位于杭州某某市余杭某某区南苑街道，余杭某某区第一人民医院南侧，迎宾路以东，临东路以北。拟建建筑物见下表建筑物 名称层 数 （高度）结构类型建筑面积住宅1#楼地下2层地上34层（105米）框架剪力墙28000住宅2#楼地下2层地上34层（104米）框架剪力墙28000住宅3#楼地下2层地上34层（104米）框架剪力墙34000住宅4#楼地下2层地上34层（104米）框架剪力墙41000商业1#楼地下2层地上6层（24米）框架30000商业2#楼地下2层地上4层（16米） 框架8000商业3#楼地下2层地上22层（90米）框架剪力墙25000商业4#楼地下2层地上22层（90米）框架剪力墙25000商业5#楼地下2层地上38层（160米）框架剪力墙50000二、工程周边环境本工程北侧为3号路，地下室外墙离建筑红线最近距离约为5.2米，3号路北侧为余杭某某区第一人民医院，地下室一层，桩基础，距本工程地下室外墙最近距离约为19米。东侧为在建8号路，目前8号路路基已基本施工完成，地下室外墙距建筑红线最近距离约为3.8米，8号路东侧为在建小区，地下室一层，管桩基础，最近距本工程地下室38米。南侧为临东路。地下室外墙距建筑红线最近距离约为5.2米，距临东路最近距离为16米，中间部分为绿化带。西侧为迎宾路，中间隔着一条人工河，日常水深约为2.5米，平时水面标高约为-2.5米，根据多年观测结果，2013年10月份水位最高达到-1.0米。河提自然高度为-0.8米。河堤最近距本工程地下室外墙约为15米，地下室外墙距建筑红线最近距离约为4.2米。具体信息详见附体三、工程地质条件1、根据浙江某某大地岩土勘察有限责任公司提供的岩土工程勘察报告，基坑开挖深度范围内土层自上而下划分为6个工程地质层，细分为15个工程地质亚层，现将各地基土层的特征自上而下分述如下：填土：该层土成分与密实程度极不均匀，强度低，不宜利用。-1砂质粉土：稍密状，强度较低，中压缩性，工程力学性质较差。仅可作为轻型建筑的浅基础持力层。-2砂质粉土：中密，局部稍密状，强度较高，中压缩性，工程力学性质较好。分布稳定处可作为短桩的桩端持力层。-3砂质粉土：稍密，局部中密状，强度一般，中压缩性，工程力学性质一般。粉质粘土：流塑软塑状，强度低，高压缩性，工程力学性质差。仅为零星分布。-1粉质粘土：硬可塑，局部软可塑，中压缩性，工程力学性质较好。可作为桩端持力层。-1夹 粘土：软塑软可塑，中高压缩性，工程力学性质较差，强度较低。-2粘质粉土：稍密中密状，强度一般，中压缩性，工程力学性质一般。-3粉细砂：中密，局部稍密，强度高，中低压缩性，工程力学性质较好，但分布不稳定且厚度较薄。-4粘土：硬可塑，局部软可塑，中等压缩性，工程力学性质好。可作为桩端持力层。-4夹 粘土：软塑软可塑，中高压缩性，工程力学性质较差，强度较低。砾砂：中密状，强度高，中低压缩性，工程力学性质好，但仅局部分布且厚度较薄。-1全风化含砾砂岩：强度高，中低压缩性，工程力学性质好。可作为桩端持力层。-2强风化含砾砂岩：强度高，低压缩性，工程力学性质好。可作为本工程的桩端持力层。-3中风化含砾砂岩：强度高，低压缩性，工程力学性质好。是本工程良好的桩端持力层。2、场地浅层孔隙潜水水位埋深在0.25.8m左右，相应的地下水位高程为3.37.1m，其中地下水位高程较高的钻孔均位于场地北侧填土区域。水位埋深年变幅约1.01.5m。、本场地地下水和土在类环境下对混凝土有微腐蚀性，地下水和土对钢筋混凝土中的钢筋在长期浸水条件下有微腐蚀性，在干湿交替条件下有弱腐蚀性，对钢结构有微腐蚀性。3、场地表层填土中局部存在混凝土块、砖块和碎石等建筑垃圾；综合污水泵站内存在较多管线及污水处理池，污水泵站外有数根污水管线（8001500mm）贯穿，部分污水处理池和管线埋深较深。施工前应予以挖除。除此之外未发现其他对工程不利埋藏物.4、基坑支护设计及施工所需的岩土参数建议值见下表土层名称土的重度 (kN/m3)固结快剪渗透系数C cqcqKHKVkPa°(cm/s)(cm/s)填土（18.0）（5）（10） -1砂质粉土18.7827（1×10-4）1.9×10-4-2砂质粉土19.0730（4×10-4）（5×10-4）-3砂质粉土18.3626（1×10-4）（7×10-5）注：括号内的参数为综合类似工程经验取值，设计人员应结合施工过程和施工措施慎重选用，并结合勘察报告中提供的测试数据全面分析确定。其余详见浙江某某大地岩土勘察有限责任公司提供的岩土工程勘察报告第二章、编制依据一、编制依据1、 余政某某储出（2012）63号地块岩土工程详细勘察报告（2013.04）2、 浙江某某中设工程设计有限公司提供的有关建筑图、结构图和总平图3、 杭州某某坤博岩土工程科技有限公司提供的地下室基坑围护设计方案4、 杭州某某坤博岩土工程科技有限公司的设计技术交底5、 建设部下发的（建质200987号）6、 浙江某某省标准建筑基坑工程技术规程（DB33/T1008-2000）7、 中华人民共和国行业标准建筑基坑工程技术规程（JGJ120-2012）8、 中华人民共和国行业标准建筑基坑工程技术规范（YB9258-97）9、 中华人民共和国国家标准建筑地基基础设计规范（GB50007-2011）10、浙江某某省标准建筑地基基础设计规范（DB33/T1001-2003）11、中华人民共和国国家标准建筑地基与基础工程施工质量验收规范（GB50202-2002）12、中华人民共和国国家标准混凝土结构设计规范（GB50010-2010）13、中华人民共和国国家标准建筑基坑工程监测技术规范（GB50497-2009）14、中国工程建设标准化协会标准基坑土钉支护技术规程（CECS96:97）15、中华人民共和国行业标准建筑桩基技术规范（JGJ94-2008）16、杭州某某市地铁建设管理暂行办法17、浙江某某省标准型钢水泥土搅拌墙技术规程（DB33/T1082-2011）18、国家建筑标准设计图集11SG814建筑基坑支护结构构造19、中华人民共和国国家标准混凝土结构工程施工及验收规范（GB50204-2002）20、中华人民共和国国家标准钢筋焊接及验收规程（JGJ18-2012）21、其它有关设计计算规范及规程二、编制说明本工程围护设计方案由杭州某某坤博岩土工程科技有限公司设计，基坑围护结构设计方案已经过专家论证，基坑支护设计单位在专家们提出审查意见的基础上，对原方案重新组织了修改、补充、细化和完善，使之能切实可行地指导和组织施工。本工程深基坑专项方案是在基坑围护设计方案论证、完善后备案版本的基础上进行编制。第三章、基坑围护设计概述一、地下室设计工程概况 本工程地下室总建筑面积约12万平方，结构安
