体育馆静压预应力管桩施工方案.doc

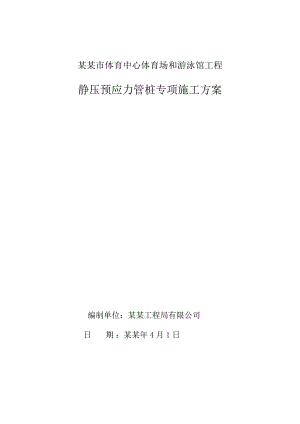

某某市体育中心体育场和游泳馆工程静压预应力管桩专项施工方案编制单位：某某工程局有限公司日 期：某某年4月1日目 录某某市体育中心建设项目4施工组织（方案）设计审批表5施工组织设计（专项方案）审批意见表6施工组织设计（专项方案）审批意见表71.工程概况81.1工程说明81.2设计要求81.2.1体育馆设计要求81.2.2游泳馆设计要求101.3地质及水文情况101.3.1本工程的主要土层101.3.2地下水112.编制依据112.1规范、标准、图集及相关规定112.2编制原则113.施工总体策划和部署123.1施工前的准备工作123.2施工组织管理、主要人员、机械设备配备133.2.1施工组织管理体系133.2.2机械设备的配备133.2.3人员配备134.施工进度计划的控制144.1体育场施工进度计划144.2游泳馆施工进度计划145.施工工艺155.1施工工艺流程图155.2确定桩机行走路线155.3预应力管桩的进场检验165.4管桩的吊装、运输和堆放185.5静压预应力管桩施工方法185.5.1管桩施工前尚需准备做的工作185.5.2试压管桩的规定195.5.3静压桩机施压管桩作业的施工要点196.质量保证措施216.1材料保证措施216.2施工班组操作质量的保证216.3施工技术保证措施216.4静压预应力管桩质量保证措施227.安全生产、文明施工保证措施247.1安全生产、文明施工的目标247.1.1安全生产方针247.1.2安全生产、文明施工目标247.2安全生产管理原则247.3安全生产管理体系257.3.1安全管理职责257.3.2安全生产的保证措施267.4文明施工保证措施307.4.1文明施工保证措施308.环境保护措施328.1环境保护管理目标和要求328.1.1环境保护管理目标328.1.2环境保护管理要求328.2粉尘污染及噪音控制措施338.2.1粉尘控制措施338.2.2噪音控制措施338.3夜间施工措施339.成品保护措施3310.基桩验收34某某市体育中心建设项目承包单位 某某工程局有限公司监理单位 浙江江南工程管理股份有限公司 合同号 编 号 （A-1）施工组织设计报审表 致监理工程师：现报上体育学校和全民健身馆工程的实施性总体施工组织设计及附件.请予审查和批准。附件：1、施工进度计划.条形图 2、详细施工方法、顺序、时间 3、材料、设备、人员进场计划、资源的安排 4、资金流动计划 5、项目管理组织设置及人员分工 6、施工安排和方法总说明 7、质量控制方法、手段 8、重点工程施工措施 9、质量保证体系承包人 ： 年 月 日监理工程师审查意见： 监理工程师： 年 月 日指挥部意见： 经办人： 年 月 日负责人： 年 月 日共3份.承包人报送监理工程师1份和指挥部1份.1份返回承包人存档。施工组织（方案）设计审批表工程名称某某市体育中心体育场、游泳馆工程建筑面积93610.69建设单位某某市体育中心工程建设指挥部层 数设计单位哈尔滨工业大学建筑设计研究院结构类型桩 基施工单位某某工程局有限公司合同类型编制时间某某年4月1日编 制 人丁齐国审核部门送审时间批 准 人审批时间审批意见： 施工组织设计（专项方案）审批意见表公司各部门审批意见技术质量部： 审批人： 年 月 日安全环境部：审批人： 年 月 日工程管理部：审批人： 年 月 日法务合约部：审批人： 年 月 日公司总工程师：审批人： 年 月 日施工组织设计（专项方案）审批意见表方案名称：静压预应力管桩专项施工方案项目部名称：项目部各部门审批意见技术质量部： 审批人： 年 月 日安全环境部：审批人： 年 月 日工程管理部：审批人： 年 月 日物资设备部：审批人： 年 月 日商务合约部：审批人： 年 月 日项目总工程师：审批人： 年 月 日静压预应力管桩专项施工方案1.工程概况1.1工程说明工程名称：某某市体育中心体育场、游泳馆工程建设单位：某某市城市建设投资发展集团有限公司监理单位：浙江江南工程管理股份有限公司设计单位：哈尔滨工业大学建筑设计研究院勘察单位：安徽水文工程勘察研究院建设地点：某某市顺安路以东、祥和路以北、白泽湖及现状大电厂铁路专线以南、潜江路以西水系西部。建筑面积：体育场建筑面积74777.08.其中建筑主体建筑面积74033.84.室外平台建筑面积743.24；游泳馆建筑面积18833.61.其中建筑主体建筑面积14458.76.室外平台建筑面积2348.17.地下建筑面积2026.68。1.2设计要求1.2.1体育馆设计要求本工程±13.300m.10G409.13.300m.根据安徽水文工程勘察研究院提供的某某市体育中心岩土工程勘察报告.设计选用预应力高强混凝土管桩（PHC）.管桩编号依据国标图集10G409.桩端采用“十”字形桩尖.桩型号及承载力特征值见下列各场馆的各区段划分表.每节桩长可按照该桩总设计长度进行调节.保障最上节桩长不应小于6m.桩端持力层为第层含砾粉细砂层.桩端进入持力层的深度不小于1m。本工程桩基施工前需对施工场地进行场平.沉桩方式采用静压.施工前需仔细阅读图集10G409内说明.并认真执行该图集.承压桩与承台连接做法详见10G409图集41、42页.抗拔桩与承台连接做法详见某某年3月设计的“A区基础平面布置图G（施改）-01”中详图.桩顶填芯深度5m.抗拔桩填芯混凝土采用C40微膨胀混凝土.抗拔桩填芯内锚固钢筋锚固长度为45d.桩身纵向钢筋全部直接锚入承台内.锚固长度不小于1m.施工过程中.若发现地层分布与工程地质勘察资料不符.或有其它异常情况应及时通知勘察设计人员协商处理。在施工过程中.要求体育场4个区各区桩单独编号。A区桩表序号桩管桩型号参考桩长（m）抗压承载力特征值Ra（KN）抗拔承载力特征值Ra（KN）1ZHA1PHC500C125-13,72019002ZHA2PHC500C125-13,72016003ZHA3PHC500C125-11,11201900450B区桩表序号桩管桩型号参考桩长（m）抗压承载力特征值Ra（KN）抗拔承载力特征值Ra（KN）1ZHB1PHC500C125-15,15,73619002ZHB2PHC500C125-15,15,73619004503ZHB3PHC500C125-15,15,73718004ZHB4PHC500C125-13,13,7331900C区桩表序号桩管桩型号参考桩长（m）抗压承载力特征值Ra（KN）抗拔承载力特征值Ra（KN）1ZHC1PHC500C125-15,132819002ZHC2PHC500C125-15,132619004503ZHC3PHC500C125-15,11,73319004ZHC4PHC500C125-15,13281900D区桩表序号桩管桩型号参考桩长（m）抗压承载力特征值Ra（KN）抗拔承载力特征值Ra（KN）1ZHD1PHC500C125-13,72019002ZHD2PHC500C125-13,72016003ZHD3PHC500C125-11,112019004501.2.2游泳馆设计要求(待设计文件出来后)1.3地质及水文情况根据安徽水文工程勘察研究院钻孔勘察报告的地质资料分析.本工程地基岩按成因类型可划分为为软弱中软场地土。主要由淤泥质土、粉砂、粉细砂、粉质粘土和含砾粉细砂组成。建筑场地类别为类。拟建场地在大地构造单元上位于扬子断块东段-下扬子断块.场地内及邻近场地均为第四系地层覆盖。1.3.1本工程的主要土层（1）耕表土（Qml）；松散.色杂。（2）淤泥质粉质粘土（Q4al）；灰绿色-青灰色.软-流塑.局部可塑.干强度及韧性中等.无光泽.摇震无放应.夹杂商量腐殖质。（3）粉砂（Q4al）；灰绿色.饱和.松散-稍密.以石英、长石等为主要成分.分选择性一般.见云母碎片.局部见腐殖质。（4）粉砂（Q4al）；灰绿色.饱和.松散-稍密.以石英、长石等为主要成分.分选择性一般.见云母碎片.局部见腐殖质。（5）粉质粘土（Q3al）；褐黄色-青黄杂色.可塑-硬塑。（6）-1粉细砂（Q3al）灰黄色.饱和.中密.局部稍密.以石英、长石、角闪石等为主要成分。（7）-2粉质粘土（Q3al）灰绿色-青灰色.可塑。干强度韧性中等.稍有光泽。摇震无反应.局部见腐殖质。1.3.2地下水场区地下水类型主要为松散岩类空隙潜水。地下水量较大.大气降水和地表水体的侧向径流补给是本含水层组的主要补给源.其主要排泄方式为人工开采、侧向径流排泄和蒸发。本场区地下水期多出现于610月份.枯水期多出现于15月份。年水位变幅1.0m左右。勘察期间测得场区地下水位埋深0.154.5m.标高7.7410.46m。2.编制依据2.1规范、
