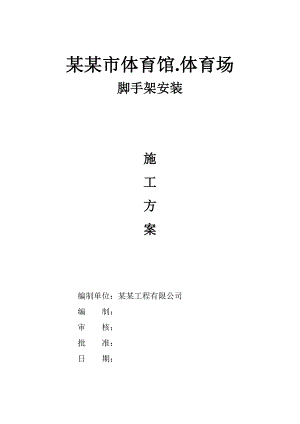

某某市体育馆.体育场脚手架安装施工方案编制单位：某某工程有限公司编 制：审 核：批 准：日 期：目 录一.编制依据1二.工程概况1三.管理体系1四.脚手架材料选择2五.技术措施10六.荷载计算13七.脚手架拆除方法与措施13八. 脚手架搭设的质量标准控制13九. 脚手架施工安全措施13十. 文明施工和材料管理13一.编制依据1.1建筑施工高空作业安全技术规程（JGJ80-91）1.2建筑施工扣件式钢管脚手架安全技术规范（JGJ1302001）1.3建筑施工安全检查标准（JGJ59-99）1.4建筑结构荷载规范（GB50009-2001）1.5密目式安全网（GB16909-1997）二.工程概况工程名称：某某市某某中央商务区体育中心体育场、体育馆幕墙及屋面工程建设地点：位于某某市中央商务区中心地块，东侧为海滨路，南北侧为环岛一路，西侧为某某大街。总建筑面积:体育场、馆工程总建筑面积8.23万平方米，其中主体育场建筑面积57548平方米，体育馆建筑面积23233平方米，训练场建筑面积1542平方米。体育场看台及下部结构为钢筋砼框架结构，屋盖为钢结构。建筑物高49.4米，拥有30000个观众席位； 体育馆地上三层，看台为钢筋砼结构，屋盖为钢结构，建筑物高30.8米，拥有5000个管周席位，为2013年全国运动会分赛场。建筑抗震设防类别：重点设防类，抗震设防烈度：6度，结构设计使用年限50年。建筑耐火等级: 地上部分耐火等级为2级，地下部分耐火等级为1级。三.管理体系在公司总部安全部的领导下，以项目经理为首，由现场经理、安全总监、质量总监、工程、技术部经理组成安全管理体系。四.脚手架材料选择结合本工程结构特点，挑选出刚度好、强度高的钢管，在选材方面需遵循以下原则。4.1钢管采用外径48mm，壁厚3.5mm的无缝钢管，钢管材质使用力学性能适中的Q235钢，其材质应符合碳素结构钢(GB700-88)的相应规定。用于立杆、大横杆、剪刀撑和斜杆的钢管长度为46m(这样的长度一般重25kg以内，适合人工操作)。用于小横杆的钢管长度为1.21.5m，以适应脚手架宽的需要。4.2钢管件禁止使用有明显变形、裂纹和严重锈蚀的钢管。使用普通焊管时，应内外涂刷防锈层并定期复涂以保持其完好。4.3应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。严禁使用加工不合格、锈蚀和有裂纹的扣件。4.4脚手板脚手板采用木板制成的脚手板,厚度为50mm，宽度为250mm,长4m,自重不超过0.3kN。 五.技术措施:5.1体育馆5.1.1材料准备所用材料：48×3.5钢管（材质Q235），十字扣件、转接扣件、对接扣件、安全网、木跳板、铁丝等。5.1.2脚手架搭设范围及要点 (1)范围：土建主体部分要求围绕体育馆体外侧四周搭设交圈脚手架，搭设长度约为360米，高20米左右。屋顶钢结构部分要求在钢结构构件上直接或间接铺设跳板。(2)要点：土建部分：由于土建主体外形是上部粗、下部细，脚手架搭设要满足施工需要就必须搭成一个交圈的近似于三角形的架子（如图所示）。首先垂直于上部最大外圆处从地面往上搭设双排脚手架，架子离主体墙面的距离从上到下是由小到大。上端由于距离墙面近，可以将双排架的横向水平杆向主体悬挑，形成悬挑架来满足施工。下端由于距离墙面远，可以在靠近墙面的外侧或在馆体内部再搭设 单排脚手架，此单排架要与外端的双排架连接成一个整体的三排架。架管上面铺上跳板就可以满足该高度段的施工需要。5.2.体育场5.2.1范围:钢结构外围包圈搭设三排脚手架,高度大约30m。5.2.2要点:由于钢结构是帽檐形状,幕墙施工在顶部最外侧,用作连接脚手架的钢结构柱子距离脚手架10米左右,无法连接,为保证脚手架稳固且能够满足施工要求,所以把脚手架搭设成三排架，立杆横向间距3m,纵向间距1.8m。5.2.3钢结构部分：此部分施工可以根据屋面钢结构桁架之间的跨度距离而定，当距离大于3.0米时，可以在钢结构构件上先绑钢管，再铺设跳板施工。当距离小于3.0米时，可以直接在钢结构构件上铺设跳板施工。5.3搭设要求5.3.1土建部分（1）按脚手架搭设要求向架设和使用人员进行技术交底，按JGJ130-2001规定的要求对钢管、扣件、竹跳板等进行检查验收，不合格品不得使用。（2）清除搭设场地杂物，平整地面，场地高低±100mm。（3）脚手架立杆采用48×3.5钢管（材质Q235），立杆纵向间距取La=2.0米，横向间距Lb=1.0米，立杆下方通铺木板（厚约50mm），立杆各部接头要采用对接扣件连接，立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。（4）纵向、横向水平杆采用48×3.5钢管，步距1.8m， 纵向水平杆应设置在立杆内侧，其长度不宜小于3跨；长度方向接长宜采用对接扣件连接或搭接。对接扣件应交错布置，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm。（5）纵向、横向扫地杆采用48×3.5钢管，脚手架必须设置扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。（6）剪刀撑采用48×3.5钢管，剪刀撑与地面的倾角在45°60°之间，剪刀撑跨越立杆的根数最多根数7根，中间各道剪刀撑之间的净距不应大于15m，剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线到主节点的距离不宜大于150mm。搭设的脚手架应严格与主体多层连接，以增强脚手架的整体稳定性。（7）脚手架必须满铺跳板，跳板两端要用退火线捆绑固定，禁止有探头跳。( 8)脚手架外挂安全密度网（绿网）。( 9)脚手架搭设完毕，经总包单位和监理工程师验收合格后方可使用。5.3.2钢结构部分此部位施工时铺设跳板要将跳板两端用铁丝捆绑固定，跳板下方要挂安全网（大网格网），安全网必须绑牢。钢结构底部与主体交接处要用安全立网形成交圈围护，防止施工作业时发生人员及材料坠落。六.荷载计算本工程外脚手架不做结构施工承重脚手架，只起防护及承受装饰施工荷载，所以施工活荷载标准值取为2KN/m2,允许两步施工，铺板不超过三层。连墙件采用二步三跨设置。架子搭设高度取20m。计算时考虑风荷载。荷载计算：6.1恒载：GK=H*(gk1+ gk3)+ n1* la* gk2 =20×(0.1089+0.0768)+ 2×1.5×0.3484 =4.76 KN6.2活载：QK= n1* la* qk =2×1.5×1.2 =3.6KN6.3风线荷载的标准值：qwk= * la* wk wk=0.7* s *z* w0= An/Aw s=1.3 z依据结构荷载规范表6.2.1中取得z=0.8 w0为基本风压值0.45 kN/m2由于本工程采用全封闭脚手架，故An=Aw故将以上数值代入得： qwk=1×1.5×0.7×1.3×0.8×0.45 =0.495 kN/m脚手架整体（立杆）稳定性验算验算公式如下： N/A+Mw/ Wfc/0.9m公式中N组合风荷载时立杆验算截面处的轴心力设计值（kN），其值为：N=1.2*( NGK+ NQK) 式中NGK即GK，NQK即QK，将GK和QK的数值代入得到： N=1.2×(4.76+3.6) =10.032 kN公式中稳定系数，通过查表确定=1.53, =h/i=1.53×1.8/0.0158=174，再通过查表得=0.235公式中Mw风荷载弯矩（kN.mm）其值为：Mw=1.2 Mwk=1.2×0.1*qwkh2 =0.12×0.495×1.82kN.mm =190 kN.mm公式中m材料强度附加分项系数,其值为： m=1.59×1+0.9*(+)/(1+)其中=NQK/NGK=3.6/4.76=0.756 =NWk/NGK 式中NWk=A*MW/1.2*W=489×190/1.2×5080=15.24代入上式得=15.24/4.76=3.2故m=1.59×1+0.9×(0.756+3.2)/(1+3.2+0.756) =1.463综上 10.032/0.235×489+190/5080=0.1120.205/0.9×1.463=0.156 故整体稳定性符合要求。6.4单根钢管立杆的局部稳定验算单根钢管立杆最不利位置，最下一步的单立杆处。其轴力为：NG1K=0.418*2=0.836KNN=18.2KN局部稳定计算公式：公式左侧KN/m2，公式右侧KN/m2 安全。6.5脚手板强度验算假设每块脚手板由5根48×3.5mm钢管支承，按四跨连续梁进行强度验算： 单块脚手板所受线荷载为 Q=1.2×(0.2×0.32)+1.4×(0.2×2.0)=0.64 KNm。 Mmax =0.1 qL2 =0.1 × 0.64 x 1.22 =0.092（KN.m） 脚手板Wxjmin= 1/6 (200× 402 ) = 53333 mm3 于是 =Mmax /Wxjmin= 0.092× 106 / 53333= 1.73Nmm2=17 Nmm2 因此满足抗弯强度要求。6.6横向水平杆强度验算6.6.1横向水平杆按悬挑0.9m，横向水平杆间距为0.75m。按设双根横向水平杆计，所受线荷载为:q1.2×(0.9×0.75×0.32+ 0.038)+1.4×(0.9×0.75×2.0)=2.187 KNm上部传来集中荷载：（按脚手架高度为6.5m计算） P0.923 KN Mmax 1=0.5qL2PL 0.5×2.187×0.920.923×0.9 1.716KN.m 双根48×3.5mm钢管 Wxjmin=2×5080mm3 于是 =Mmax /Wxjmin=1.716×106 / 2× 5080 =168.9Nmm2 205 Nmm2 横向水平杆满足抗弯强度要求。6.6.2横向水平杆按悬挑0.7m计算，横向水平杆间距为0.75m。单根横向水平杆所受线荷载为:q1.2×0.7×（0.75×0.32+ 0.038)+1.4×(0.7×0.75×2.0)=1.7 KNm 上部传来集中荷载：（按脚手架高度为6.5m计算
