住宅楼高大模板施工方案.doc

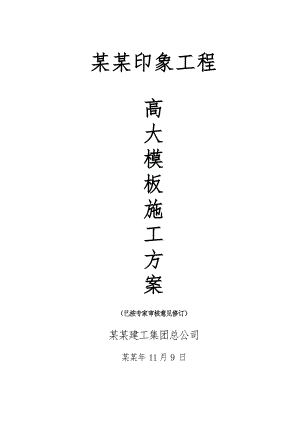

某某印象工程高大模板施工方案（已按专家审核意见修订）某某建工集团总公司某某年 11月 9 日1 工程概况1.1工程总体概况序号项 目内 容1工程名称2工程地址3建设单位4设计勘察单位5监理单位6质量监督站福州市建筑工程质量监督站7安全监督站福州市建筑工程安全文明监督站8工程总承包某某建工集团总公司9合同性质总承包合同10合同工期990天11合同质量目标符合工程施工质量验收规范合格标准12安全文明目标责任事故死亡率为零，确保无重大安全事故。福州市安全文明标准化达标工地13合同造价43000万元14承包范围地基与基础工程、建筑工程、安装工程等，具体以工程量清单为准，招标图纸为准15总建筑面积186401.36m2，其中地下室43753.1m2、上部142648.26m216建筑构成1#楼47层住宅，2#楼47层住宅，3#楼33层住宅，5#楼33层住宅，6#楼33层商住楼，楼梯间1层17建筑高度1、2楼149.9m，3#、5#、6#楼99.9m，楼梯间4.2m18建筑层高±0.000相当于罗零高程8.90m，标准层为2.975m，架空层为3.05.5m不等，地下室高度从4.25.4m不等1.2本工程需要设计高大模板支撑方案的结构概况1.2.1超重模板：地下室室外部分顶板采用无粘结预应力无梁楼盖，此部分结构厚度为300mm，层高为4.40m。模板支撑架采用碗扣式钢管架，模板支撑体系坐落在地下一层梁板上，属于超重模板。1.2.2超高模板：1#楼1-81-13轴交1-K 1-G轴六层板及2#楼2-102-16轴交2-J2-F轴六层板，板结构厚度为120mm， 模板支撑架采用扣件式钢管架，模板支撑体系坐落在地下室顶板梁板上，模板支架搭设高度为17.87m，属于超高模板。1.2.3超高超重模板：1#楼1-81-13轴交1-K轴六层梁、1-81-13轴交1-J轴六层梁，2#楼2-102-16轴交2-J轴六层梁及2-102-16轴交2-H轴六层梁：梁高1500mm、梁宽400 mm，模板支撑架采用扣件式钢管架，模板支撑体系坐落在地下室顶板梁板上，模板支架搭设高度为17.87m，属于超高超重模板。1.2.4本工程高大支模主要结构参数见下表：结构部位超高超重部分结构尺寸（mm）梁板面标高（m）支撑底面标高（m）支撑计算高度（m）地下室顶板板：300塔楼部分：-0.53塔楼部分：-5.434.60其余部分：-1.00m其余部分：-5.404.101#楼局部六层梁板2#楼局部六层梁板梁：400×150016.87-1.0016.37板：12016.87-1.0016.371.2.5本工程超重砼模板支模区域平面示意图详图1、图2、图3。图1 地下室超重模板支模区域示意图（备注：图中阴影部分为超重模板区域）图2 1#楼超高模板支模区域示意图（备注：图中阴影部分为超高模板区域）图3 2#楼超高模板支模区域示意图（备注：图中阴影部分为超高模板区域）2 编制说明2.1编制说明为加强本工程中危险性较大的高大模板工程施工的安全组织、安全技术管理，达到安全生产目标。坚持“安全第一、预防为主，综合治理”的方针，防止建筑施工安全事故发生，落实责任，确保人身和财产安全。2.2编制依据2.2.1 某某印象工程施工组织设计；2.2.2 某某印象工程建筑施工图、结构施工图；2.2.3 建筑工程施工质量验收统一标准GB50300-2001；2.2.4 混凝土结构工程施工质量验收规范GB50204-2002；2.2.5 建筑施工安全检查标准JGJ59-99；2.2.6 建筑施工扣件式钢管脚手架安全技术规范（JGJ1302001）；2.2.7 建筑施工模板安全技术规范（JGJ162-2008）；2.2.8 建筑施工高处作业安全技术规范（JGJ80-91）；2.2.9建设工程施工重大危险源辨识与监控技术规程（DBJ13-91-2007）；2.2.10建设工程高大模板支撑系统施工安全监督管理导则建质2009254号；2.2.11建筑地基基础设计规范（GB50007-2002）；2.2.12建筑施工碗扣式钢管脚手架安全技术规范（JGJ166-2008）。3 施工计划3.1 施工进度计划按施工组织设计中模板分项工程施工进度安排。3.2 材料与设备计划3.2.1 主要材料配置计划序号材料名称单位数量进场时间11830×915×18胶合板m250000随工程进度248×3.5钢管t900随工程进度350×100mm方木m3900随工程进度5100×100mm方木m3800随工程进度6M12对拉螺栓个20000随工程进度7扣件个30000随工程进度8顶托个9000随工程进度9底托个9000随工程进度10垫木m3300随工程进度3.2.2 主要木工机械设备计划序号模板加工型号单位数量进场时间1电压刨台30随工程进度2圆盘锯台30随工程进度3平刨台20随工程进度4台钻台20随工程进度5手提电锯把100随工程进度4 施工准备4.1 技术准备4.1.1项目部做好图纸的自审和会审工作，并按设计回复意见对相关施工管理人员做好交底，施工过程中发现疑问及时与设计做好沟通，及时处理相关技术问题。4.1.2召开项目现场技术交底会议，就模板施工技术措施进行交底，并明确相应管理职责范围，使其施工前作好充分准备。4.1.3 组织对劳务作业队伍进行施工前质量、安全技术交底和文明施工宣传教育。4.2 劳动力准备劳务分包队伍选用具备建筑业劳务分包企业资质的模板工程劳务作业分包队伍，具体负责全部模板分项工程的制作安装、拆除作业，并督促劳务分包企业配备相应的质量、安全技术管理人员，拟投入木工工人200人，架子工40人、普工20人,安全管理人员5人。4.3 材料准备4.3.1模板采用厚度18普通胶合板，楞木采用50×100方木、100×100方木。4.3.2 立杆底部采用50mm厚垫板。4.3.3 支撑架的立杆、水平拉杆、扫地杆等均采用48×3.5钢管。4.3.4 其他配件，如：扣件、U型顶托、底托及M12普通对拉螺栓等。4.3.5 使用材料要求：1 胶合板平整无缺损、扭曲变形，不受腐朽、虫蛀。2 钢管、扣件应有产品合格证、质量检验报告。钢管表面应平直，压扁、锈蚀严重及打孔的钢管不行使用。扣件应进行防锈处理，出现滑丝的螺栓必须更换，有裂缝、变形的扣件严禁使用。5 施工工艺5.1地下室顶板模板与支架设计及安装要求本工程塔楼部分的地下室顶板采用钢筋砼梁板，层高为4.90m，采用普通模板，不属于本方案范围。地下室室外部分顶板采用无粘结预应力无梁楼盖，此部分结构厚度为300mm，层高为4.40m，为超重模板，地下室顶板梁板模板支撑架采用碗扣式钢管架，模板支撑体系坐落在地下一层梁板上。板底模板采用18mm胶合板, 次楞采用50×100mm方木，间距300mm，主楞木采用100×100mm方木, 间距900mm，立杆采用48×3.5钢管，间距为900×900mm，纵横向水平杆步距为1160mm。水平剪刀撑在底部和顶部各设一道，具体位置详见水平剪刀撑布置图（图4）。立杆顶部设置顶托，其距离支架顶层横杆的高度不大于400mm。底步扫地杆距离地面300mm，详图5。图4地下室顶板水平剪刀撑布置图（注：取地下室顶板局部模板支撑示意） 图地下室预应力部分顶板支撑架示意图5.2主体超高梁模板扣件式钢管支撑架设计及安装要求本工程1#楼1-81-13轴交1-K 1-G轴六层梁板及2#楼2-102-16轴交2-J2-F轴六层梁板，四根大梁高1500mm、梁宽400 mm，板结构厚度为120mm，属于超高模板。梁模板采用18mm胶合板, 梁侧次楞采用采用50×100mm方木, 间距330mm，主楞木采用100×100mm方木, M12穿梁螺栓在梁顶端布置一道用于控制梁断面尺寸，在梁中间均匀布置两道，穿梁螺栓沿梁跨度方向间距330mm。梁底次楞采用50×100mm方木，间距330mm, 主楞木采用100×100mm方木, 间距1000mm。支撑体系采用48×3.5钢管，梁底立杆间距为700×1000mm，纵横向水平杆步距为1430mm，在最顶步两水平杆拉杆中间加设一道水平拉杆,中间每隔2步设置一道水平拉杆，立杆和水平拉杆位置详见立杆、水平拉杆布置图（图、7）。水平剪刀撑在底部和顶部各设一道，具体位置详见水平剪刀撑布置图（图8、9）。竖向剪刀撑在梁位置且不超过7根立杆设置，角度为4560°，具体位置详见竖向剪刀撑投影图（图10、11）。立杆顶部设置顶托，其距离支架顶层横杆的高度不应大于300mm。底步扫地杆距离地面200mm，详图12。图61#楼超高梁板立杆、水平拉杆布置图图72#楼超高梁板立杆、水平拉杆布置图图81#楼局部超高梁水平剪刀撑布置投影图图92#楼局部超高梁水平剪刀撑布置投影图图101#楼局部超高梁竖向剪刀撑水平投影图图112#楼局部超高梁竖向剪刀撑水平投影图图13 超高梁模板支撑体系示意图5.3模板支架的构造要求5.3.1 立杆的设置1 梁板模板支撑架可以根据设计荷载采用单立杆。2 立杆之间必须按步距满设双向水平杆，确保两方向足够的设计刚度。3 每根立杆底部设置底座及垫板，垫板厚度50mm厚。4 严禁将上段的钢管立柱与下段钢管立柱错开固定在水平拉杆上。5.3.2水平拉杆的设置1 脚手架必须设置纵、横向扫地杆。钢管架纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。碗扣架受碗扣位置限制，纵、横向扫地杆均设在距底座上皮300mm处的立杆上。2 所有水平拉杆的端部与四周柱墙或梁顶紧顶牢，无处可顶时，在水平拉杆端部和中部沿竖向设置连续式剪刀撑，与柱拉结及与砼剪力墙顶紧每两米设置一道（详图14）。图 14 水平杆拉结大样图5.3.3 剪刀撑的设置：1 水平剪刀撑在支撑架顶部和底部各设一道，超高梁板中间每隔2步设置一道水平拉杆，竖向剪刀撑应在主次梁位置且不超过7根立杆设置，角度为4560°。2 在外侧周圈应设由下至上的竖向连续式剪刀撑；其宽度为46m，并在剪刀撑部位的顶部、扫地杆处设置水平剪刀撑。剪刀撑杆件的底端与地面顶紧，夹角为45°60°。5.3.4 支撑点的设置：1 立杆承重连接方式为可调支座，支座自由端长度不大于300mm2 U型托上部方木应放置在中间，不允许偏心。5.3.5 支撑架的要求：1 立柱接长严禁搭接，钢管架立杆必须采
