住宅楼钢筋工程施工方案.doc

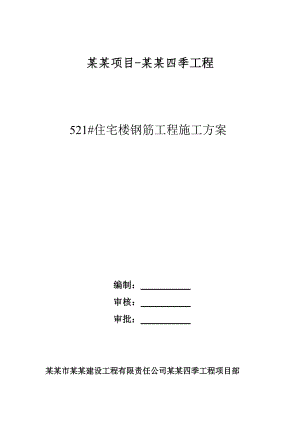

某某项目-某某四季工程 521#住宅楼钢筋工程施工方案 编制： 审核： 审批： 某某市某某建设工程有限责任公司某某四季工程项目部目 录一、编制依据2二、工程概况2三、施工安排3四、施工准备4五、施工方法5六、质量标准及质量保证措施13七、成品保护措施16八、安全防护措施17九、文明施工措施19一、编制依据1、EE户型工程建筑图、结构图及相关的图纸会审记录、设计变更洽商2、混凝土结构工程施工规范（GB50666-2011）3、钢筋机械连接通用技术规程(JGJ107-2010)4、混凝土结构施工图平面整体表示方法制图规则和构造详图(11G 101-1、2、3)5、建筑抗震设计规范（GB50011-2010）6、建筑工程施工质量验收统一标准(GB50300-2001)7、砌体结构设计规范（GB50003-2011）8、建筑地基基础设计规范（GB50007-2011）9、混凝土质量控制标准（GB50164-2011）10、混凝土结构工程施工质量验收规范（GB50204-2002(2011版)二、工程概况1.工程概况本工程为某某市合景顺 义某某四季工程521#楼，位于某某市顺义区马坡镇，为住宅楼建筑，耐火等级地下为一级，地上为二级，抗震烈度设防8度，建筑面积779m² 其中地下：329m².地上450m²，工程地上部分共有2层，地上两层为住宅，檐口高度为7.3m，地下一层，地下一层为设备用房。2.钢筋工程概况2.1主要构件钢筋规格及等级本工程所采用的钢筋主要有HPB300（I级）、HRB400（级）。2.2钢筋连接（1）钢筋的接头应优先采用机械连接或焊接接头，接头的类型及质量应符合国家现行标准混凝土结构工程施工质量验收规范的要求。（2）纵向受力钢筋接头的位置应相互错开，错开距离根据接头的类型按混凝土结构工程施工质量验收规范第5.4.5,5.4.6条执行。接头范围内箍筋应加密，图纸中未做具体要求时，按第5.4.7条执行。（3）纵向受拉钢筋最小锚固长度La及搭接长度Ll，纵向受拉钢筋抗震锚固长度LaE、搭接长度LlE。（4）梁柱的箍筋及拉筋弯钩的构造要求见11G101-156页。2.3钢筋的混凝土净保护层厚度见下表，且不应小于受力钢筋的直径： 环境构件一类二a类二b类基础板外侧钢筋25mm（板上层）40mm（板下层）地下室外墙20mm（墙内侧）25mm（墙外层）梁20mm25mm（地下室）柱20mm25mm（地下室）板15mm20mm（地下室）2.4工程结构质量目标钢筋加工及安装必须满足设计及规范要求，安装质量合格，达到结构某某市合格工程。三、施工安排1材料安排1.1钢筋原材（1）根据进度计划，由钢筋工长向材料设备部提出需求计划，合理安排钢筋原材进场时间及数量。（2）钢筋进场必须有出厂质量证明文件、质量证明文件的抄件（复印件）应保留原件的所有内容，并注明原件存放单位和抄件人、抄件（复印）单位的签字和盖章。（3）材料到场后，首先核对质量证明文件与实物是否相符，标牌是否齐全，规格型号是否一致。核对无误后进行长度、弯曲度和重量允许偏差检查和表面质量检查。（4）钢筋表面检查主要是钢筋表面不得有油污、裂纹、结疤、折叠和粗细不一致等缺陷。（5）外观检查符合要求后，按照同一厂别、同一炉罐号、同一规格、同一交货状态每60t为一验收批，取一组试件（其中热轧带肋钢筋每组取拉伸、弯曲各2个，热轧圆盘条每组取拉伸一个、弯曲两个）送试验室进行复试，复试合格后才能使用。1.2绑线（火烧丝）d16的钢筋绑扎采用22#火烧丝，d16的钢筋绑扎采用20#火烧丝。1.3原材复试及接头试件送检由试验员负责钢筋原材取样，请监理工程师见证取样的送检工作，并负责钢筋工艺连接试件及现场取样试件试验的送检，并作好标识。1.4钢筋半成品加工制作的检查验收由质检员负责后台钢筋半成品加工的检查验收，符合钢筋料表的可放行，否则视为不合格品，禁止运往施工现场，并且作好隔离。四、施工准备1.技术准备（1）组织钢筋工长、质检员、翻样员认真学习图纸，领会设计意图，及时将设计变更及图纸会审内容进行交底，并对复杂节点进行深化设计，编制出切实可行的钢筋工程施工方案。（2）对工人进行入场教育，并进行培训，特殊工种需持证上岗。由钢筋工长根据方案编制可操作性强的技术交底。（3）做好放线抄平工作，做好模板、混凝土等分项工程的预检和检查工作，完成各项资料报验工作，为钢筋绑扎工作提供定位依据及前期准备工作。.2.生产准备2.1劳动力安排（1）特殊工种人员均需经过培训并持有有效的上岗证才能施工，严禁无证上岗。（2）钢筋分项工程由专业工长具体负责，施工队伍后台加工和前台绑扎各设一名组长，做到分工明确，责任到人，每道工序的质量都要有人管，有人查，发现问题及时解决。（3）根据工程量，钢筋工程需施工人员10名，施工过程中根据工程部位和进度安排用人。（4）电渣压力焊要配备有资质的电焊工，经监理审核准许后，方可上岗操作。2.2机械准备施工机械设备明细表序号名称型号数量功率KW1钢筋弯曲机GW401台22钢筋切断机GQ401台33钢筋调直机CTQ-121台34套丝机GA16-402台35电焊机BXI-6302台156多用电锯MLQ-342A1台37无齿锯JG-4004台 4×1.53.现场准备（1）根据现场情况及施工需要，在施工现场的南侧设一处钢筋加工场，用来进行钢筋加工及原材和半成品的堆放。（2）对现场钢筋加工场地进行硬化。钢筋堆放区采用20cm高预制混凝土墩，混凝土预制墩上垫垫木。五、施工方法1钢筋调直与加工1.1钢筋调直直径不大于12的细钢筋采用钢筋调直机进行调直，经过调直的钢筋被调直的同时清除了钢筋表面的铁锈。1.2钢筋切断普通钢筋切断采用切断机切断。钢筋切断前汇集每批要切断的钢筋料牌，将同规格的钢筋分别统计，按不同长度进行长短搭配，统筹排料，应先断长料，后断短料，减少短头。下料时禁止使用短尺量长料，产生累积误差。直螺纹接头，钢筋切断必须采用无齿锯进行下料，钢筋端面与轴线垂直，切断后的钢筋不得有马蹄形或起弯等现象，钢筋的长度偏差不大于±10mm。切断过程中如发现有劈裂、缩头、严重的弯曲等必须切除。1.3钢筋弯曲成型（1）钢筋弯曲采用弯曲机。（2）钢筋弯曲前先将各弯曲点位置划出，划线尺寸根据不同弯曲角度和钢筋直径扣除钢筋弯曲调整值。然后先进行试弯，确定好弯曲点位置，进行调整以作好的标志，最后才能批量成型。（3）弯曲钢筋时板子必须托平，不可上下摆动，以免弯成的钢筋不在一个平面上，发生翘曲现象。（4）HPB300级钢筋末端做180°弯钩时，弯曲直径D不得小于钢筋直径的2.5倍，平直段长度不小于钢筋直径的3倍。HRB400级钢筋末端做90°或135°弯折，弯曲直径为钢筋直径的4倍。箍筋弯钩角度为135°，弯钩直径应大于受力钢筋的直径，且不得小于钢筋直径的2.5倍，平直段长度不小于钢筋直径的10倍。1.4滚轧直螺纹接头加工1.4.1直螺纹连接的连接规定（1）由套筒技术提供单位提交直螺纹连接型式检验报告。型式检验由国家、省部级主管部门认可的检测单位进行，并按规定格式出具试验报告和评定结论。（2）由套筒技术提供单位提供钢筋直螺纹套丝设备、检验工具和直螺纹工艺操作规程，并负责培训、指导现场直螺纹操作人员进行施工。（3）用于连接的钢筋母材已经验收合格。（4）进场的“套筒”要有出厂合格证，并经外观检查合格，经过监理验证后才能使用。外观检查内容包括：套筒表面是否光滑，套筒内丝扣是否完整，均匀，标示明显。1.4. 2材料及主要机具 （1）钢筋的级别直径必须符合设计要求及国家标准，应有出厂质量证明和复试报告。套筒的材质为低碳素镇静钢，机械性能应满足要求。（2）主要机具有：钢筋滚轧直螺纹机床、力矩扳手、施工扳手、角向砂轮、丝扣检查卡尺工具等。1.4. 3作业条件（1）凡参加直螺纹连接接头施工的操作工人、技术管理和质量管理人员应参加技术规程培训，套丝机械手必须经过考核合格后持证方可上岗操作。（2）钢筋的切口端面与钢筋轴线垂直，不得有马蹄形或扭曲，采用无齿锯下料，禁止用电气焊切割钢筋。1.4. 4丝头加工（1）工艺流程加工前检查，就位滚轧丝头丝头质量自检带帽保护丝头质量抽检存放待用（2）加工丝头的牙形、螺纹必须与套筒的牙形、螺距一致，有效丝扣段内的秃牙部分累计长度小于一扣周长的1/2。并用相应的环规和丝头卡板检测合格（3）滚轧钢筋直螺纹时，应采用水溶性切削润滑液，冬季施工时，可加入20%30%的亚硝酸钠，不得用机油作切削润滑液或不加润滑液滚轧丝头。（4）加工操作人员应按检验要求，逐个检查丝头的质量。（5）经自检合格的丝头，应按检验要求对每种规格加工批量随机抽检10%，且不得少于10个，并认真填写丝头加工检验记录。如有一个丝头不合格，即应对该批全数检查，不合格丝头应重新加工，经再次检验合格后方可使用。（6）已检验合格的丝头应加以保护。并有明显的规格标记，钢筋一端丝头戴上保护帽，另一端拧上套筒，并按规格分类堆放整齐待用。1.4. 5钢筋连接（1）工艺流程拧下钢筋和套筒的保护帽钢筋就位接头拧紧对已拧紧的接头作标记施工检验（2）钢筋连接时，钢筋的规格和套筒的规格应一致，并确保丝头和套筒的丝扣干净、无损。（3）采用预埋接头时，套筒的位置、规格和数量应符合设计要求，带套筒的钢筋应固定牢固，套筒的外露端应有密封盖。（4）被连接的两钢筋端面应处于套筒的中间位置，偏差不大于1P（P为螺距），并用工作扳手拧紧。1.4. 6接头施工现场检验与验收（1）钢筋滚轧直螺纹施工，厂方负责提供有效的型式检验报告和检验设备。（2）连接钢筋时，应检查套筒的出厂合格证，钢筋丝头加工检验记录。（3）钢筋连接工程开始前和长期施工过程中，要对每批进场钢筋和接头进行工艺检验。（4）施工前必须对钢筋母材进行抗拉强度试验。每种规格钢筋接头的试件不应少于三根。（5）随机抽取同规格接头数的10%进行外观检查，钢筋与套筒规格一致，接头外露完整丝扣不大于1扣。（6）接头检验现场进行，同一施工条件下的同一批材料的同等级同规格接头，以500个为一个验收批进行检验与验收，不足500个也作为一个验收批。（7）对接头的每一验收批，应在工程结构中随机截取3个试件作单向拉伸试验，按设计要求的接头性能等级进行检验与评定，并填写接头拉伸试验报告。 2基础钢筋绑扎
