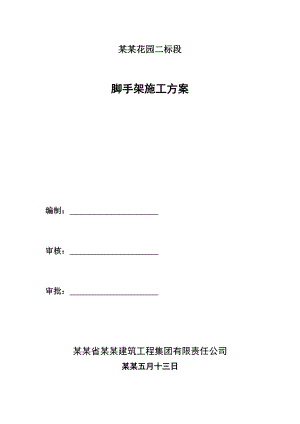

某某花园二标段脚手架施工方案编制：审核：审批：某某省某某建筑工程集团有限责任公司某某五月十三日 目 录某某节 编制依据1第二节 工程概况1第三节 脚手架选型2一、落地脚手架2二、悬挑架2第四节 施工进度、人员、材料计划安排3一、施工进度3二、人员安排3三、材料计划4第五节 外脚手架搭设程序4第六节 使用材料4第七节 外脚手架搭设要求5一、落地式外脚手架搭设要求5二、悬挑式外脚手架搭设要求6三、卡环及吊环7第八节 搭设技术措施8一、外架搭设8二、过门洞的处理11三、安全通道口、塔吊水平通道11四、脚手架的避雷接地设置12五、搭设工艺流程12第九节 脚手架的验收、使用及管理13一、脚手架的验收、使用及管理13二、人员素质要求15三、劳保用品(三宝)要求15第十节 脚手架搭设、拆除安全技术交底17一、脚手架搭设安全技术交底17二、脚手架拆除安全技术交底19第十一节 监测措施20第十二节 应急预案21一、机构设置21二、报警救援及其他联络电话21三、人员分工与职责22四、应急救援工作程序22第十三节 脚手架的验算23一、落地式外双排脚手架的验算23二、悬挑式外脚手架计算32外脚手架工程施工方案某某节 编制依据1.建筑施工扣件式钢管脚手架安全技术规范 JGJ130-20012.建筑结构荷载规范 GB50009-20013.建筑施工安全检查标准 JGJ59-994.混凝土结构设计规范 GB50010-20025.钢结构设计规范 GB50017-20036.直缝电焊钢管 GB/T 137937.钢管脚手架扣件 GB15831另根据本工程施工图纸、图纸会审纪要、公司施工工艺标准、施工组织设计要求等资料。第二节 工程概况拟建场地位于海口市秀英区永桂开发区内，即长流镇的南侧，永桂村的西侧，康安村的东侧，交通较方便。本标段拟建工程总用地面积为27742.21，建筑面积为.93，其中，地下室两层建筑面积为：37483.50，地上建筑面积为：72196.49，配套(社区服务中心)建筑面积为：1266.17，住宅建筑面积为：70930.32；建筑基地面积为：3077.27，总栋数为：5栋+1配套(栋)；分别为7#(A2)26F、8#(A1)27F、15#(A1)31F、21#(B1)25F、22#(B1)25F。拟建建筑物设置二层地下室，地下室开挖深度约11.40 m左右。建筑±0.000设计标高相当于绝对标高29. 500m。建筑结构形式为本工程为钢筋砼框架和剪力墙结构。某某花园二标段各栋楼平面分布图各栋楼基本情况一览表序号栋号层数架空层高度层高天面总高度17#楼264.8003.00079.80028#楼274.8003.00082.800321#楼254.8003.00076.800422#楼254.8003.00076.800515#楼314.8003.00094.800第三节 脚手架选型一、落地脚手架本工程为高层建筑，外架的搭设十分重要。从安全经济等各方面考虑，本工程7#、8#、21#、22#和15#楼从地下室到6、7、5、5和2层以下采用落地式双排钢管脚手架。外脚手架采用普通钢管，沿建筑物周边搭设，离墙距离300mm，外架宽（立杆横距）700mm，立杆间距1500mm，步距1800mm，每次搭设高度要求高于操作面不少于1.2m。设置间距为3.64.5m左右的钢管拉结点与主体结构相连接。二、悬挑架为了便于加快施工进度，避免后期外墙抹灰和外墙涂料与室外给排水、室外地坪施工互相影响。7#、8#、21#和22#楼分别从6、7、5、5层以上采用悬挑式双排脚手架，7#楼、8#楼、21#楼和22#楼分两次悬挑，每隔10层悬挑一次，悬挑高度分别为30m。15#楼分三次悬挑，每隔10层悬挑一次，悬挑架高度30m。悬挑横杆采用I16工字钢，其他做法与落地脚手架相同。工字钢长度为3m，在楼层板上预埋二级钢18的几字型卡环两道，间距为1.5m，并用木楔从外至楼内楔牢固（反向受力，越挤越紧）。在悬挑横杆外端用16 （ 6×19+1）钢丝绳向上斜拉，垂直高度为3.8m。每段钢丝绳间距为1.5m（每根悬挑横梁均设钢丝绳）。详见附图2、3。第四节 施工进度、人员、材料计划安排一、施工进度脚手架搭设应根据主体进度进行，外架应比主体施工进度高出一步，脚手架开始搭设时间计划为7月30日。二、人员安排专职安全员设置2人；搭设阶段架工特种作业人员36人；拆除阶段特种架工30人；测量人员3人；普通配合人员15人。三、材料计划材料包括工字钢、钢管、扣件、预埋吊环、卡环、钢丝绳、安全网、脚手架板、踢脚板等。主要材料用量：工字钢1380m；钢管1620t；扣件33.6万个；钢丝绳2300m；安全立网。材料需要计划顶峰在主体封顶阶段，现场应根据外架平面布置图及搭设要求计算各材料工程量，并根据主体施工进度计划安排材料进场。第五节 外脚手架搭设程序按立杆间距排放底座放置纵向扫地杆逐根树立立杆，随即与纵向扫地杆扣牢安装某某步小横杆（与各立杆扣牢）安装某某步大横杆第二步小横杆第二步大横杆加设临时抛撑（上撑与第二步大横杆扣牢，在装设两道连墙杆后可拆除）第三、四步小横杆和大横杆设置连墙杆接立杆加设剪力撑铺脚手板绑护身栏和挡脚板挂安全网向上搭设各层每层施工层、操作层及底层满铺脚手板，根据操作面确定铺设脚手板以满足施工需求。第二层张挂安全兜网，沿建筑物四周全部张挂，外侧张挂细眼安全网以保证施工安全，形成全封闭安全防护体系。第六节 使用材料1、钢管宜采用力学性能适中的Q235A(3号)钢，其力学性能应符合国家现行标准炭素结构钢(GB700-89)中Q235A钢的规定。每批钢管进场时，应有材质检验合格证。并在监理工程师见证下取样送检测机构检测合格后，方可使用。钢管表面涂刷红色防锈漆。2、钢管选用外径48mm，壁厚3.5mm的焊接钢管。立杆、大横杆和斜杆的最大长度为6.0m，小横杆长度1.0m。3、根据可铸铁分类及技术条件(GB978-67)的规定，扣件采用机械性能不低于KTH330-08的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净。4、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。5、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。6、扣件表面应进行防锈处理。7、脚手板采用竹笆片。竹笆片不得有开裂、腐朽。脚手板的两端应采用直径为4mm的镀锌钢丝在钢管上各设两道箍。8、钢管及扣件报废标准：钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。9、外架钢管采用金黄色，栏杆采用红白相间色，扣件刷暗红色防锈漆。第七节 外脚手架搭设要求一、落地式外脚手架搭设要求外落地脚手架采用双排钢管脚手架，立杆间距为1.5m，架宽0.7m，大横杆步距为1.8m。外落地脚手架基础：在建筑物外侧浇筑宽度为1200mm，100mm厚C20混凝土的垫层，并在垫层外侧砖砌排水排水沟，沟内排水经过沉淀池后排入市政排水系统。见附图1。落地脚手架底座上必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下皮不大于200mm处的立柱上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立柱上。每一大横杆与立杆处必须设置一根小横杆。横向小横杆设于纵向水平杆之上，固定在立柱的内侧，并采用直角扣件与大横杆扣紧。在脚手架端部和间隔6m的中部设置剪刀撑。每道剪刀撑跨越立杆的根数宜在57根之间。每道剪刀撑宽度应小于4跨,且不小于6m,斜杆与地面的倾角宜 在45°60°之间。二、悬挑式外脚手架搭设要求悬挑脚手架搭设顺序做好搭设的准备工作按房屋的平面形状放线（见附图46）预埋卡环、吊环安置型钢按立杆间距排放底座放置纵向扫地杆逐根树立立杆，随即与纵向扫地杆扣牢安装某某步小横杆（与各立杆扣牢）安装某某步大横杆第二步小横杆第二步大横杆加设临时抛撑（上撑与第二步大横杆扣牢，在装设两道连墙杆后可拆除）第三、四步小横杆和大横杆设置连墙杆接立杆加设剪力撑铺脚手板绑护身栏和挡脚板挂安全网悬挑横梁设置位置见下表栋号某某次悬挑第二次悬挑第三次悬挑横梁位置悬挑高度横梁位置悬挑高度横梁位置悬挑高度7#楼6F10F/30m16F10F/30m8#楼7F10F/30m17F10F/30m21#楼5F10F/30m15F10F/30m22#楼5F10F/30m15F10F/30m15#楼2F10F/30m12F10F/30m22F9F/27m工字钢长度为3m，外挑长度1.1 m。在楼层板上预埋二级钢18的几字型卡环两道，间距为1.5m，并用木楔从外至楼内楔牢固（反向受力，越挤越紧）。钢丝绳在外挑1.0m处向上斜拉，高度为3.8m。每段钢丝绳间距为1.5m（每根悬挑横梁均设置钢丝绳）。三、卡环及吊环1、板面钢筋绑扎完毕预埋吊环和卡环。浇筑混凝土前要进行专门的吊环、卡环隐蔽验收，确保预埋环符合要求；2、混凝土强度必须达到设计强度的90%以上，才能在吊环上施加荷载。吊环大样钢丝绳U形卡至少3个,方向是卡扣在受力的一边,不要正反扣全为同一方向,卡扣之间的距离一般为绳径的10倍，压板应在主绳侧，绳径718毫米的绳卡为3个。第八节 搭设技术措施一、外架搭设1、立杆垂直度偏差不得大于架高的1200。2、立杆接头除在顶层可采用搭接外，其余各接头必须采取对接扣件，对接应符合下要求：立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的13，同一步内不允许有二个接头。3、立杆顶端应高出建筑物屋顶1.5m。4、脚手架底部必须设置纵、横向扫地杆。纵向扫地杆应用直角扣件固定在距垫铁块表面不大于200mm处的立杆上，横向扫地杆应用直角扣件固定在紧靠纵向扫地杆下方的立杆上。5、大横杆设于小横杆之下，在立杆内侧，采用直角扣件与立杆扣紧，大横杆长度不宜小于4跨，并不小于6m。6、大横杆对接扣件连接、对接应符合以下要求：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm。并应避免设在纵向水平跨的跨中。7、脚手架四周大横杆的纵向水平高差不超过500mm，同一排大
