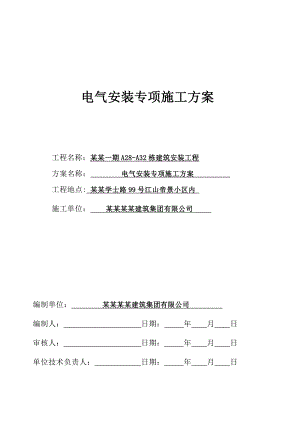

电气安装专项施工方案工程名称：某某一期A28-A32栋建筑安装工程方案名称： 电气安装专项施工方案 工程地点: 某某学士路99号江山帝景小区内 施工单位： 某某某某建筑集团有限公司 编制单位： 某某某某建筑集团有限公司 编制人： 日期： 年 月 日审核人： 日期： 年 月 日单位技术负责人： 日期： 年 月 日施工组织设计审批表电气安装专项施工方案 2012年 月 日 施管表3工程名称某某一期A28-A32栋建筑安装工程施工单位某某某某建筑集团有限公司有关部门会签意见：结论：审批人审批单位(盖章)目 录第一章 工程概况2第一节 工程基本情况2第二节 电气安装工程设计概况2第二章 施工布署4第一节 施工管理机构4第二节 工程施工目标4第三节 施工工期组织及施工进度计划4第四节 劳动力投入计划5第五节 物资供应计划5第六节 施工机具设备投入计划6第七节 临时设施布置计划7第三章 电气安装施工9第一节 电气预埋9第二节、电线，电缆安装13第三节、灯具安装17第四节 、开关、插座安装19第五节、 配电箱安装21第六节、防雷接地系统：22第四章 施工配合措施25第一节 安装与建设单位的配合25第二节 安装与监理公司的配合25第三节 安装配合土建施工措施25第四节 与其它工种的配合26第五章 施工质量保证措施27第一节 质量管理27第二节 工程成品、半成品管理和内业技术资料管理28第六章 安全文明施工保证措施31第一节 安全工作重点及保证措施31第二节 文明生产管理措施32第三节 施工现场消防及治安保卫工作32第七章成品保护措施33第八章 项目施工管理体系图34第九章 项目施工安全保证体系图35第十章 进度计划图36编 制 说 明本施工方案是根据某某一期A28-A32栋建筑安装工程建筑电气工程施工图纸，在对工程现场察勘基础上，结合有关技术规范、标准和我公司在以往同类工程施工中的经验和作法编制而成，作为指导施工的施工技术文件。本施工方案的编制包括工程施工组织部署，工期进度安排，主要资源投入计划，技术、质量、安全保证措施，电气动力照明系统的施工程序和主要施工方法。本方案不包括高低压配电房、消防系统，通讯、安防等弱电系统的内容。编制依据：1、 本工程施工合同2、 某某一期A28-A32栋建筑安装工程施工图纸：电施图纸。3、 按现行国家、行业和湖南地方的有关施工验收规范、标准：（1）、住宅建筑规范（GB50368-2005）（2）、民用建筑电气设计规范（JGJ16-2008）（3）、建筑电气工程施工质量验收规范（GB50303-2002）（4）、建设工程施工现场供用电安全规范（GB50194-93）（5）、建筑物防雷设计规范（GB50057-2010）（6）、机械设备安装工程施工及验收通用规范（GB50231-2009）（7）、建筑工程施工质量验收统一标准（GB503002001）（8）、施工现场临时用电安全技术规范(JGJ46-2005)（9）、建筑机械使用安全技术规程(JGJ33-2001)（11）、建筑施工高处作业安全技术规范(JGJ80-1991)（12）、建筑施工安全检查标准(JGJ59-2011)第一章 工程概况第一节 工程基本情况工程名称：某某一期A28-A32栋建筑安装工程建设单位：湖南省楚盛园业发展有限公司设计单位：广州珠江外资建筑设计院有限公司监理单位：长沙展望工程建设监理有限公司施工单位：某某某某建筑集团有限公司一、 工程概况本项目为某某一期工程A28-A32栋建筑安装工程，位于长沙岳麓区含浦镇，连结学士大道与含浦大道，交通较为便利。建筑高度 81.10m，框剪结构，总建筑面积65134.93，地下1层，地上26层（1-2层为商铺，3-26层为住宅）。地下一层功能为车库及设备用房。二、 安装施工范围建筑物电气系统（含设备房及公共照明管线，但消防系统除外），具体承包范围以施工图纸和工程量清单所要求的内容为准。三、 计划工期于2012年6月1日开工，2013年7月5日竣工。施工总工期为 420天（与土建同步进行安装预埋）。第二节 电气安装工程设计概况一、 电气工程1、 负荷级别及电源、本工程属一类高层、消防设备、消防电梯、应急照明、弱电机房、消防控制室、安防监控室、客梯、生活水泵、潜污泵等属于一级负，其余住宅用电负荷等级为三级。、本工程由不同区域变电所引入两路10KV电缆线路组成双回路供电。、为保证对消防设备、消防电梯、应急照明、弱电机房、消防控制室、安防监控室、客梯、生活水泵、潜污泵等一级负荷供电以及电信交换间等重要场所的供电。2、 变配电所本工程在地下室设置两台变压器供；消防、裙楼动力及照明、地下室设备等用电。住宅楼各单元住户均单独设有计量用电度表，电表安装在电气竖井内电表箱，每四层设置电表箱一个。3、 线路敷设、所有照明、插座线路均采用WDZ-BY, WDZ-YJY， ZRBV导线沿金属线槽或穿镀锌钢管和塑料阻燃PVC管敷设。、电力电缆干线均沿电缆桥架敷设。4、 防雷、本工程当地年雷暴日数58.3d/a,年预计雷击次数0.43,按第二类防雷建筑物保护措施设计。、采用10的圆钢在屋面设不大于10m×10m避雷网格，屋面上所有的金属构件、外露金属管道均有10镀锌钢管与避雷网格连接，突出屋面的风管，烟囱等物体的顶部边缘均设避雷带，建筑物十层以上梁内主筋应相互联通，为防侧击雷，十层及十层以上各层的建筑外墙上金属门、窗、较大的金属构件均与防雷装置连接，竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接。、进出建筑物电缆的金属外皮、钢管、金属管道等应在入户端就近与防雷接地装置用10镀锌圆钢连接。、利用结构柱内两根大于16钢筋通长焊接作为防雷引下线。利用地下室底板钢筋、柱内钢筋互相焊通作接地体。5、 接地、本工程低压系统采用TNS接地形式，工程防雷接地、保护接地、变压器中性点接地及弱点接地共用同一接地体。、本工程内将PE干线、电气装置接地极的接地干线、建筑物内水管和空调等金属管道和金属管件进行总等电位联结，在地下室变电所内设MEB箱。、为防侧雷，自建筑物45米以下每三层利用结构圈梁的二条主筋焊接成水平均压环，45米以上每层利用结构圈梁内的二条主筋焊接成水平均压环，为了减少雷击电磁脉冲对电子设备的破坏强度，设置二级浪涌保护，天线及馈线系统、信号系统也装设二级浪涌过电压保护器（SPD），防护保等级为D级。第二章 施工布署第一节 施工管理机构为了保证工程的施工质量、进度，满足甲方要求，我公司根据工程的特点，抽调经验丰富的施工管理人员组成“湖南省长沙市江山帝景电气工程安装项目部”，项目部组成人员如下：安装部经理（项目经理）：谢钿武总工：林汉亮电气施工员：陈烈彬电气班长：郁奇景质安员：黄雪林材料员：李继郊第二节 工程施工目标本项目经理部的施工目标是：(1)、质量目标: 确保工程合格,争创优良工程。(2)、工期目标：确保合同规定的总工期，创一流施工速度。(3)、安全目标：以安全第一的方针作指导，认真组织施工安全工作，杜绝伤亡事故发生。(4)、文明施工目标： 加强施工现场标准化管理，争创文明施工现场。第三节 施工工期组织及施工进度计划一、 施工工期进度计划根据工程施工条件,本着以土建提供的条件为基础，积极创造施工条件的原则，合理进行施工布署。在工程开工进行后，积极配合土建单位做好安装的预留、预埋工作，保证土建的主体施工进度。在土建主体施工到地上四层时，插入安装施工。具体计划安排见制作施工计划图。二、 施工工期组织原则1、坚持集中力量保证工程施工的原则,集中公司优势力量,在技术人员和后勤、机具、资金上确保工程的顺利进行。2、坚持与其它施工单位密切配合的原则,互创工作面,组织好流水交叉作业与多条平行施工作业，见缝插针安排安装作业。3、以施工进度计划图为指导,确保计划图中关键线路的工期。在施工中，随实际情况，不断调整和优化计划图的各节点的施工时间，以确保工程总工期，顺利完成。三、 工期保证措施1、加强施工计划,组织与施工配合在施工组织上,有计划的组织平行作业和流水作业,积极配合土建施工组织好预留预埋工作，视土建条件，争取安装作业提前投入。在各施工单位共同施工期间，组织好穿插作业，要从确保工程总体计划及与相关施工互创施工条件上考虑，组织必要的抢工加班作业及夜间作业。2、提高机械化作业水平,努力提高工效材料设备运输及设备安装尽量采用吊车、汽车。因设计修改或其它原因发生的变更，需要在墙体楼面开孔的，采用钻孔机。提高工效，同时做到保护土建成品。3、保证物资供应,组织好预制加工作业物资供应上，首先保证预留预埋施工及预制加工所用材料供应，有计划地组织好设备、材料进场。4、劳动力投入的多少是工期保证的重要条件,为保证工期,我们将积极为该工程准备后备力量,按工程进度要求，可随时投入该工程施工。5、搞好计划调整。按工程建设单位要求，积极参加现场施工协调会，随施工条件变化项目经理及时对安装进度计划进行调整，对安装进度计划进行充实和完善。第四节 劳动力投入计划根据施工条件及施工进度计划安排安装工程，计划投入安装电工15人；焊工4人；维护值班电工1人。第五节 物资供应计划1、由项目施工技术人员提出材料设备需用计划。经项目材料责任人汇总，编制物资采购计划。属甲方供应的设备材料，由现场指定专人办理移交或领用手续。2、施工现场设材料库房，用以存放小型金属材料、管件、电气配件、五金材料、小型精密设备及电气设备。同时设置设备及管道、型钢、管件堆场，设备及管材堆场并作好标识及四周围栏。3、设备、材料入库，必须具有合格证、质量证书，由现场材料人员对其质量、数量进行验收合格后入库，妥善保管。现场统一建立材料、设备台帐，根据施工预算实行限额发料。4、主要材料与设备需提前一个月订货，并按施工计划分批送到现场。5、工程需用的加工件，由施工工长提出加工件需用计划，报项目经理审批后采购。第六节 施工机具设备投入计划根据该工程施工作业的特点，为保证工期计划投入机具见下表： 安 装 工 程 施 工 机 具 、仪 表 投 入 计 划序号设 备 名 称规格型号单位数 量1.交流焊机BX3-350台22.交流焊机BX3-200台13.电动卷扬机JJM-2台14.手动葫芦2t只55.液压千斤顶5t只16.空压机0.5m3台17.潜水泵台18.砂轮切割机SAG-A台29.排气扇台410.行灯变压器台511.砂轮机
