住宅楼混凝土施工方案#长城杯.doc

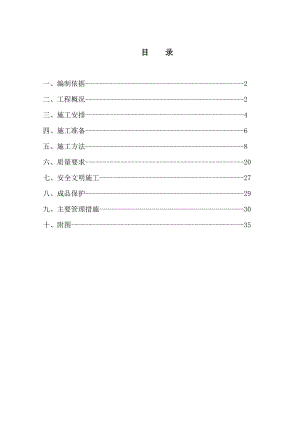

目 录一、编制依据-2二、工程概况-2三、施工安排-4四、施工准备-6五、施工方法-8六、质量要求-20七、安全文明施工-27八、成品保护-29九、主要管理措施-30十、附图-35一、 编制依据 表1-1序号名 称编 号1石化工程科研成果中试及转化中心等6项工程施工图2石化工程科研成果中试及转化中心等6项工程施工组织设计3混凝土结构工程施工质量验收规范GB50204-2002混凝土结构设计规范GB50010-2010普通混凝土配合比设计规程JGJ55-2001地下防水工程质量验收规范GB50208-2011混凝土泵送施工技术规程JGJ/T 10-2011北京建筑资料管理规程DB11-T695-2009混凝土外加剂应用技术规程GB50325-2010建筑工程施工质量验收统一标准GB50300-20014建筑工程冬期施工规程JGJ104-2010混凝土碱含量限制标准CECS53-93二、 工程概况 表2-1序号项 目内 容1建筑面积总占地面积总建筑面积81280地下建筑面积19700地上建筑面积615802建筑层数地 下1层地 上4层3建筑层高地下部分层高5.1m1层地上部分层高5.1m4层（A、D区）10.2m2层（B、C区）4建筑高度±0.00绝对标高45.1m室内外高差-0.3m基底标高-9.00m最大基坑深度-9m檐口高度22.2建筑总高23.55抗渗等级地下部分P6 表2-2序号项 目内 容1结构形式基础形式梁板式筏型基础、柱下条形基础主体结构形式框架剪力墙、框架结构屋盖结构形式钢筋砼屋面2土质基底土质人工堆积层，新近沉积层，第四纪沉积层3地基地基形式天然地基地基承载力（kpa）160kPa4混凝土强度等级垫层C15底板C40P6墙体C40、C35、C30柱、梁、板C40、C35、C305抗震设计设防烈度8度抗震等级一、二、三级6钢筋类别非预应力钢筋等级HPB235、HPB300、HRB335、HRB4007钢筋连接形式机械（焊接）大于16的采用机械连接，否则采用搭接搭接绑扎20、22#火烧丝绑扎8钢筋保护层墙（mm）40、20、15柱（mm）25、20梁（mm）25、20板（mm）20、159结构断面尺寸基础底板厚度（mm）500外墙厚度（mm）600、450、350、300内墙厚度（mm）350、300柱主要截面尺寸（mm）800×800、800×1000、700×700、800×1700、400×600、900×900、600×600、900×1000、D1100梁主要断面尺寸（mm）地下部分：600×1200、600×1500、800×1200、800×2100、900×1500地下一层：300×700、350×500、400×500、400×600、400×700、400×1000、700×1000、700×1200、800×1200一层顶板：300×500、300×700、400×500、400×700、400×800、400×950、600×1200二层顶板：300×700、400×500、400×650、400×700、400×800、400×900、400×950、500×700、600×1200、800×1000、400×700三层顶板：400×1100、400×900、400×800、400×800、顶层顶板：750×1700、600×1500、400×900、400×800、400×800、600×900、600×1500、800×1600、400×700楼板厚度（mm）120、130、150、180、200、250、300、40010楼梯结构形式钢筋混凝土12砼结构环境类别地下二类b，地上一类13后浇带增加抗裂钢筋、抗压强度提高一个等级三、施工安排3.1施工部位及工期要求表3-1部 位 时 间 开 始 时 间结 束 时 间备注年月日年月日地下一层20129202012119首层结构201210920121123二层结构2012103020121215三层结构201211212012111四层结构2012121420121303.2供应方式本工程全部采用商品混凝土，柱、梁、板、墙体采用泵送。地下部分采用汽车泵浇筑。首层及以上结构混凝土采用汽车泵或地泵浇筑。泵管随结构施工同步升高，与顶板用架子管顶牢并加固。泵送混凝土最大高度为22m。根据施工工序及工期安排，混凝土浇筑尽量安排在白天进行，若混凝土浇筑量较大，白天不能浇筑完成不能留置施工缝时，现场管理人员分成两班，每班12小时，各专业有关领导及施工人员跟班作业，负责检查，同时做好各方协调工作。3.2.1 对原材料的要求 表3-2材料名称材料规格要求水泥P.O42.5最小用量300kg/ m3细骨料中砂具有良好的级配，含泥量不大于3%。水天然水不得含有害物质粗骨料碎石5-31.5mm连续级配，针片状颗粒含量不大于10。含泥量不大于1%。掺合料I级粉煤灰符合相应的技术性能指标，必须进行复试。外加剂泵送剂、缓凝剂等符合相应的技术性能指标，必须进行复试，膨胀性外加剂不得采用复合型。3.2.2 配合比的主要参数要求3.2.2.1水灰比：控制在0.55以下。3.2.2.2坍落度： 180±10mm。塌落度每小时损失不应大于20mm，其总损失值不大于40mm。3.2.2.3砂率：35453.2.2.4 ±0.000以下混凝土最大氯离子含量0.150，最大碱含量3.0Kgm3；3.2.3 其他要求3.2.3.1初凝时间：地下结构墙体混凝土施工控制在6-8小时左右，其它部位控制在4-6小时。3.3 劳动力安排3.3.1 管理人员：设置3名专项混凝土工长，实行生产主管负责制。并安排1个试验人员（经过专业培训考核，持证上岗）。3.3.2 施工队负责人：本工程的混凝土浇筑、振捣、养护保温、施工缝处理等由混凝土班组操作，混凝土班组组长对混凝土的施工质量全面负责，各工种全过程配合。3.3.3具体操作人员配备详见下表： 3-3表施工部位人员配备扶泵管振捣找平信号工收面地下部分底板12人20人20人10人16人墙12人16人26人10人顶板12人20人20人10人16人地上墙16人12人26人10人顶板16人12人26人10人16人3.4混凝土分项工程质量目标：达到结构长城杯质量要求水平。四、施工准备4.1技术准备4.1.1 施工前，技术部编制混凝土工程施工方案，工程部编制混凝土技术及安全交底， 专业工长根据施工组织设计及施工方案对砼班组和操作工人进行施工技术及安全交底。4.1.2技术部门提前与预拌混凝土供应厂家签订混凝土技术协议书，说明原材、配合比、外加剂、供应速度、初凝时间（基础底板初凝时间为6-8小时，墙柱梁板初凝时间为4-6小时）等技术要求，并要求预拌混凝土供应时匀速进场不间断。搅拌站及时提供的预拌混凝土技术资料：按长城杯要求搅拌站提供砼开盘鉴定、配合比申请单、砼运输单、碱活性报告、碱含量计算书、放射物质检测报告、砼的商品合格证等资料。4.1.3 混凝土工长要对混凝土施工人员做好技术和安全交底。从混凝土的浇注、振捣、养护全面交底，交底要有针对性、可操作性要强。4.1.4本工程设置现场试验室，水电线路配合作业，现场试验室试验 设备明细表如下：表4-1序号仪器名称规格数量1振动台台12坍落度桶个13砼 试 模组604砼抗渗试模组245同条件试块笼个84.2机具准备 表4-2名称型号数量塔吊STT153(臂长65m)4台 ST60/15(臂长60m)1台混凝土泵车48米、56米 4台混凝土搅拌运输车容量15 m3 16混凝土输送泵(地泵)HBT60A型4台料斗2台振捣棒30型10根50型20根布料杆12m4台铝合金大杠2m10根其它：混凝土吊斗2个，镝灯，铁锹、木抹子、铁抹子、标尺杆、125泵管等若干。所有机具设备必须在首次混凝土浇注前进场。4.3材料准备4.3.1每次浇筑前，混凝土的强度等级、用量及供应时间由砼工长提前一天与搅拌站联系好。4.3.2因为±0.00以上的施工在冬季进行，所以要做好冬施保温防冻等材料的准备工作。具体内容详
