住宅楼深基坑土方开挖施工方案#浙江.doc

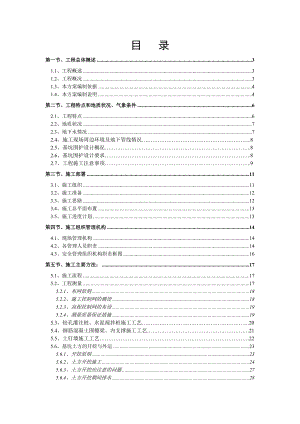

目 录第一节、工程总体概述31.1、工程概述31.2、工程概况31.3、本方案编制依据41.4、本方案编制说明4第二节、工程特点和地质状况、气象条件62.1、工程特点62.2、地质状况72.3、地下水情况72.4、施工现场周边环境及地下管线情况.82.5、基坑围护设计概况.82.6、基坑围护设计要求.82.7、工程施工注意事项.9第三节、施工部署113.1、施工组织113.2、施工准备123.3、施工思路123.4、施工总平面布置133.5、施工进度计划13第四节、施工组织管理机构144.1、现场管理机构144.2、各管理人员职责144.3、安全管理组织机构职责框图16第五节、施工主要方法：175.1、施工流程175.2、工程测量175.2.1、布网原则185.2.2、施工控制网的测设185.2.3、高程控制网的布设195.2.4、测量质量保证措施195.3、钻孔灌注桩、水泥搅拌桩施工工艺.205.4、钢筋混凝土围檩梁、内支撑施工工艺.215.5、土钉墙施工工艺.225.6、基坑土方的开挖与外运235.6.1、开挖原则235.6.2、土方开挖施工245.6.3、土方开挖应注意的问题275.6.4、土方开挖期间排水285.7、支撑拆除238第六节、主要机械设备计划、劳动力计划316.1、主要机械设备计划316.2、劳动力计划32第七节、质量保证措施337.1、质量要求337.2、质量措施33第八节、安全保证体系34第九节、文明施工、环境保护措施36第十节、进度保证措施37第十一节、雨季施工措施3811.1、雨季施工措施3811.2、台风季节施工措施39第十二节、夜间施工措施40第十三节、加强基坑围护监测4113.1、监测内容4113.2、基坑开挖期间的监测：4113.3、监测要求41第十四节、应急预案4314.1、应急组织体系4314.2、应急设施和设备4414.3、重大危险源辨识4514.4、事前控制措施4614.5、事故实施响应措施4714.6、善后处理4814.7、事故处理48附图：勘探点平面布置图工程地质平面图地基土物理力学指标设计参数表施工进度计划表围护结构平面布置图围护结构剖面图土方开挖分段示意图土方开挖段示意图土方开挖A区示意图土方开挖、B区示意图深基坑排水平面布置图深基坑支护及土方开挖施工方案第一节、工程总体概述1.1、工程概述工程名称：湖州市2011-92地块项目工程地点：湖州市青铜北路西片三环北路南侧建设单位：湖州首创荣城置业有限公司设计单位：湖州市城市规划设计研究院基坑围护设计单位：浙江省建筑设计研究院勘察单位：核工业湖州工程勘察院质监单位：湖州市建设工程质量监督站施工单位：宜兴市建工建筑安装有限责任公司质量要求：合格工程范围：3#地下室深基坑开挖施工基坑安全等级：二级1.2、工程概况：1.2.1工程位于青铜北路西片三环北路南侧，总用地面积59364.2平方米，总建筑面积.43平方米，其中地上面积.2平方米,地下建筑面积28083.51平方米，本工程共设3个地下室，其中3#地下室为深基坑，属于本方案的施工范围，它的建筑面积为25262.6平方米。工程桩采用钻孔灌注桩。1.2.2设计±0.000相当于黄海高程6.500m，现场基坑周围自然地坪黄海标高北侧3.500m，其余侧5.000m，即相对高程-1.5-3.0m。基坑地下室基础垫层底标高为-6.850-7.65m（黄海-0.35-1.15m），基坑周边承台较密，基坑开挖深度5.35m、6.15m、7.5m（局部）。1.2.3围护结构：本工程基坑西北角部采用钻孔灌注桩结合钢筋混凝土支撑的围护形式；基坑北侧采用钻孔灌注桩双排围护，前后两排桩间土体加固；基坑西侧采用钢管土钉支护；电梯井深坑采用重力式挡墙围护，其余部位放坡开挖；坑内淤泥层较厚处进行被动区加固。1.2.4本基坑工程（3#地下室深基坑部位）挖运土方量约为立方米。1.3、本方案编制依据：1.3.1湖州市城市规划设计研究院提供的工程桩、地下室结构图及总说明；1.3.2浙江省建筑设计研究院提供的基坑支护工程设计图纸；1.3.3核工业湖州勘察院提供的本场地岩土工程勘察报告；1.3.4浙江省标准建筑基坑工程技术规程（DB33/T1008-2000）;1.3.5建筑基坑支护技术规范（JGJ120-99）;1.3.6建筑桩基技术规范（JGJ94-2008）；1.3.7建筑边坡工程技术规范（GB50330-2002）；1.3.8建筑地基与基础工程施工质量验收规范（GB50202-2002）；1.3.9混凝土结构工程施工质量验收规范（GB50204-2002）；1.3.10砌体工程施工质量验收规范（GB50203-2002）；1.3.11地下工程防水技术规范（GB50108-2008）；1.3.12基坑土钉支护技术规程（CCECE96:97）1.3.13建筑与市政降水工程技术规范（JGJ/T111-1998）1.3.14锚杆喷射混凝土支护技术规范（GB50086-2001）1.3.15建筑机械使用安全技术规程（JGJ33-2001）1.3.16国家现行的相关规范、规程、标准、文件；1.3.17本工程的施工组织设计；1.3.18本公司的管理模式及设备、材料配备情况；1.3.19本公司同类工程施工经验成果。1.4、本方案编制说明：1.4.1结合施工现场的自然环境、周围建筑物及地下管线等条件的约束情况，编制本专项施工方案；1.4.2本专项施工方案实行全员、全过程、全方位严密监控，确保实现工程的质量、工期、安全及文明施工的目标；1.4.3基坑支护有关桩围护工程及基坑监测专项方案单独进行编制，审批后作为本专项方案的附件。第二节、工程特点和地质状况2.1、工程特点：2.1.1建筑概况：3#地下室地上共6栋单体建筑，在深基坑内的单体共4栋，栋号分别是8#、9#、10#、11#楼；在深基坑外的单体共4栋，栋号分别是6#、7#楼。2.1.2深基坑平面概况：基坑围护内面积约16200平方米，围护周长655米，呈不规则形状，东西方向较长处241米，南北方向西侧最宽处99米，最窄处44米。2.1.3深基坑开挖标高概况见下表：序号部位护坡方式剖面图放坡级数一级放坡的标高（黄海m）二级放坡的标高（黄海m）坡度坑底标高（黄海m）1基坑北侧钻孔灌注桩+水泥搅拌桩A1剖面A2剖面一级围檩梁顶标高3.5/0-0.352基坑西北角钻孔灌注桩+水泥搅拌桩+内支撑+放坡B剖面二级围檩梁顶标高3.5，内支撑顶标高3.5放坡顶标高5.01:1.5-0.353基坑西侧钢管土钉支护+放坡C剖面二级土钉支护顶标高3.5放坡顶标高5.01:0.39-0.354基坑南侧和东侧放坡D剖面二级放坡顶标高2.0卸土至标高2.01:2-0.35注：放坡的表面均喷射混凝土，内配钢筋。2.1.4深基坑挖土深度及挖土量：基础开挖深度（自然地面至基础垫层底）分别为：主楼位置地下室为6.15m，主楼外地下室为5.35m，电梯基坑为7.5m，总土方量方。主楼地下室承台较密，该部位采用大开挖的形式，即大面积挖至承台垫层底，待承台砖胎模完成后进行回填土，再进行地梁砖胎模的施工，最后回填平整压实后浇筑垫层混凝土。2.1.5基坑北侧有河流，土方开挖后，应加强北边围护体的监测，密切监视围护体透水情况，一旦发生透水，应马上封堵，再会同业主、监理、设计确定补救措施。2.1.6要针对以上工程特点，合理选择施工机械，精心安排工作面，采用交叉流水作业。做到充分利用空间和时间，制定各项相应措施，做好各工种，各工序的配合，保持多机组合连续作业。2.2、地质状况依据核工业湖州工程勘察院提供的岩土工程勘察报告，在场地开挖深度内地层分布如下：第层：杂填层，杂色，松散，以粉质粘土为主，含少量碎石、块石及植物根须，块石最大粒径达到1.5m左右。分布在场地表部，厚度为0.509.10米。为人工堆积层，全场地分布。第层：粘土，灰灰黄色，软塑硬塑，干强度中等，韧性中高，中等压缩性，切面稍光滑，含少量植物根须及铁锰质氧化物。部分场地分布，层顶标高0.804.71m，厚度0.604.00m。第层：淤泥质粘土，灰色，流塑状，切面稍光滑，干强度低，韧性低，高压缩性，含少量腐殖质、有机质。部分孔分布，层顶标高-1.886.40m，厚度0.4012.30m。第层：粘土，灰黄，灰褐色，软可塑硬塑，切面稍光滑，干强度高，韧性高，中等压缩性，含少量铁锰质氧化物结核，局部含少量碎石。全场地分布，层顶标高-9.704.30m，厚度1.2013.90m。附图：勘探点平面布置图工程地质平面图地基土物理力学指标设计参数表(具体详参地质勘察报告)。2.3、地下水情况本场地地下水类型有第四系松散土层中的孔隙潜水、孔隙承压水及岩溶水。孔隙潜水赋存于层内，动态受大气降水和地表水影响明显，水量贫乏，排泄方式只要为向地表水体的侧向排泄和垂直方向的蒸发；孔隙承压水赋存于、层内，水量较贫乏；岩溶水赋存于层石灰岩内，水量较丰富。勘探是实测钻孔混合水位埋深0.403.20m，水位埋深和变化幅度受季节和大气降水影响，动态变化大，水位变幅1.02.0m左右。2.4、施工现场周边环境及地下管线情况本深基坑北侧临河，西侧距仁皇山脚下约20m，南侧和东侧场地开阔，周边环境详见平面图。本深基坑周边无燃气管道、电信线路及给排水管道。2.5、基坑围护设计概况2.5.1本深基坑西北角部采用钻孔灌注桩结合钢筋混凝土支撑的围护形式，一排600钻孔灌注桩，间距900，一排600水泥搅拌桩，搭接150，围护桩压顶梁面标高-3.0m。围护桩顶与自然地坪高差为1.5m，此段按1:1.5放坡，坡面80厚喷射混凝土，内配6.5300钢筋网。2.5.2基坑北侧采用钻孔灌注桩双排围护（排距3.15m），前后两排桩间土体加固。内排钻孔灌注桩直径600，间距2m，外排钻孔灌注桩直径600，间距4.0m。围护桩压顶梁面标高-3.0m。2.5.3基坑西侧采用钢管土钉支护，本段自然地坪标高-1.5m，土钉墙顶标高-3.0m，此段高差按1:1.5放坡，坡面80厚喷射混凝土，内配6.5300钢筋网。标高-3.0m以下采用土钉墙支护，土钉锚管上下共四道，水平方向间距1m，土钉锚管深度6m。2.5.4电梯井深坑采用重力式挡墙围护，其余部位放坡开挖；坑内淤泥层较厚处进行被动区加固。2.6、基坑围护设计要求2.6.1深基坑坡顶15米范围内堆载不得超过15KPa，内支撑、围檩梁设计
