住宅楼模板安拆专项施工方案#四川#模板计算书.doc

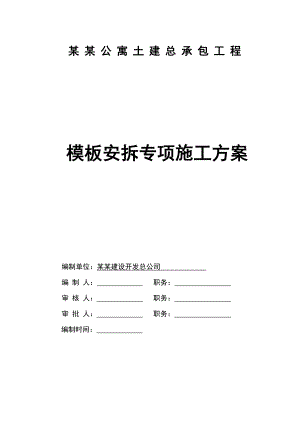

某某公寓土建总承包工程模板安拆专项施工方案编制单位：某某建设开发总公司 编 制 人： 职务： 审 核 人： 职务： 审 批 人： 职务： 编制时间： 目 录第一章 编制依据1.1施工组织设计1.2 施工图纸1.3主要施工规程、规范第二章 工程概况：2.1工程简介2.2建筑概况2.3结构概况第三章 施工安排3.1质量目标3.2模板工程施工质量管理体系3.3施工总体安排3.4劳动力组织3.5周转材料3.6模板设计选型表3.7施工进度计划第四章 施工准备4.1技术准备4.2现场准备4.3材料准备第五章 主要项目施工方法5.1 地下室墙体模板5.2. 梁及顶板模板5.3 框架柱模板施工5.4楼梯模板5.5特殊节点支模5.6 模板拆除5.7 模板的清理第六章 质量保证措施第七章 成品保护第八章 安全施工技术措施8.1安全施工基本规定8.2安全防护8.3木工安全操作要求8.4 施工安全用电第九章 文明环保施工措施第一章 编制依据1.1施工组织设计名称编号某某公寓土建总承包工程施工组织设计1.2 施工图纸图纸名称编号出图日期某某公寓土建总承包工程建筑施工图2011.10某某公寓土建总承包工程结构施工图2011.101.3主要施工规程、规范名称编号建筑工程施工质量验收统一标准GB50300-2001建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001第二章 工程概况2.1工程简介工程名称某某公寓土建总承包工程地址位置峨眉山秀湖大道建设单位峨眉山蓝光文化旅游置业有限公司勘察单位中冶成都勘察研究总院有限公司设计单位成都基准方中建筑设计事务所监理单位四川明清工程咨询有限公司施工单位某某建设开发总公司合同工期160天合同质量目标工程质量合格2.2建筑概况序号项目内容1建筑功能商务办公2建筑高度基底标高-5.6m-6m±0.00标高±0.00477.00m建筑总高度20.223m3建筑层高地上部分首 层3.3m二六 层3m坡屋顶3.3m4建筑平面横轴编号A轴H轴横轴距离15.8m1/0A轴1/E轴14.939纵轴编号1轴10轴11轴20轴纵轴距离28m5墙体工程本工程核心筒墙为钢筋混凝土墙；填充墙采用页岩空心砖、页岩实心砖及页岩多孔砖墙6外装修工程外立面装修做法为涂料、文化石。2.3结构概况项目内 容结构形式基础结构形式独立柱基主体结构形式框架-剪力墙屋盖结构形式现浇混凝土板第三章 施工安排3.1质量目标本工程质量等级合格，过程控制按创杯要求。3.2模板工程施工质量管理体系项目经理：张宁技术负责人： 杨琳责任工长： 余定凡木工工长：廖亚平质检员：谢龙安3.3施工总体安排确定影响工期的主要工程项目（阶段），抓住关键线路，对项目工序进行优化处理，最大限度的交叉安排施工工序，合理缩短工期，为工程竣工赢得时间。为确保总体工期目标，施工中要编制科学严谨的施工进度计划，除总控制进度计划外，根据本工程特点，必须对总工期目标进行细化分解，制定主要工程项目工期目标和阶段性工期目标。3.4劳动力组织施工阶段基础结构施工阶段主体结构施工阶段主体结构插入装修施工阶段人 数1008040各阶段施工所需木工人数见下表3.5周转材料序号名 称使用说明1钢管主要用于地下室墙体及独立柱、梁加固2U托顶板梁板支模，属于周转材，用于结构施工。3木工板4穿墙螺杆地下室模板及外墙加固属于耗材5对 拉 螺 杆独立柱加固6顶板方木属于周转材料用于结构施工7独立柱方木属于周转材料用于结构施工8脚手板9墙体多层胶合模板地下墙体施工10蝶型卡用于加固11卡子12独立柱模板用于独立柱13钢管用于外架搭设14脚手板用于结构施工及装修施工，部分地下室周转15卡子16平网用于外架搭设17立网用于外架搭设3.6模板设计选型表序号结构部位模板选型备注1底板侧壁砖胎模2导墙木工板、方木拼装3地下室墙体木工板、方木拼装4框架柱木工板、方木拼装5梁板模板12厚覆面木工板钢管架模板支撑体系板底及梁侧模板配二层用量6电梯井筒及地上柱木工板、方木拼装按流水分段配置7楼梯现场用方木及木工板加工3.7施工进度计划本工程基础及地下结构施工从2012年4月1日开始至2012年5月6日结束。地上结构施工从2012年5月7日至2012年7月1日结束。地下模板支设用时25天；地下室顶板、梁、楼梯每层模板支设用时7天。地上墙体每段模板支设用时5天。第四章 施工准备4.1技术准备4.1.1认真审核施工图纸，发现问题及时解决，根据工程结构的实际情况和施工方案制定详细的有针对性和可操作性的技术交底。4.1.2根据施工组织设计对施工工期和流水段的安排，明确需要配制模板的层段、数量。计算好每段所需模板量，做到随用随进场，保证现场材料充分利用。4.1.3组织管理和施工人员学习创杯的支模经验。4.2现场准备4.2.1根据施工现场实际情况，设置模板其它相关材料的堆放场地。4.2.2 模板安装前要清理好施工现场，弹出模板内边线和外侧50cm控制线以便于模板安装和检查，将水平标高引测到安装位置，以便于做好检查复核。4.3材料准备4.3.1根据施工组织设计中对施工工期及流水段的安排，主要配板及材料计划如下：地下室外墙木模及内外楞按全层考虑；地上墙、柱模满配一层；地上顶板、梁模板及支撑：两层用量。模板及配套材料计划表序号材料名称规 格（mm）单 位数 量1十字卡48个120002转卡48个10003钢垫片个100004钢管48m200005U托个10006穿墙螺栓14根30007木方50×100×3000m31208木工板m220004.3.2各种机具用量如下：名 称单 位数 量电焊机台1圆盘锯台1砂轮机台3手电锯台44.3.3其它辅助材料:嵌缝材料：密封条脱模剂：油性脱模剂、水性脱模剂第五章 主要项目施工方法5.1 地下室墙体模板采用18厚木工多层板作为面板，内龙骨为50×100木方，外龙骨采用48×35钢管，使用14穿墙螺栓进行施工，穿墙螺栓基本间距600×500mm。施工前，应先由技术人员根据墙体尺寸进行设计，画出模板布置图，作为材料进场和现场施工的依据。排板中，必须注意：同一堵墙体两面模板的螺杆眼应对缝；模板设计图上为设计净空尺寸，在配置模板时必须考虑拼缝所占尺寸。模板采用钢管、U托、钢丝绳与楼板（或基坑坑壁）预埋钢筋拉进行调整固定。墙体木模板计算：木模板墙模板计算书 一、墙模板基本参数墙模板的背部支撑由两层龙骨（木楞或钢楞）组成，直接支撑模板的龙骨为次龙骨，即内龙骨；用以支撑内层龙骨为外龙骨，即外龙骨组装成墙体模板时，通过穿墙螺栓将墙体两片模板拉结，每个穿墙螺栓成为外龙骨的支点。模板面板厚度h=18.00mm，弹性模量E=9500.00N/mm2，抗弯强度f=13.00N/mm2。内楞采用方木，截面50.00×100.00mm，每道内楞1根方木，间距300mm。 外楞采用圆钢管51×3.5，每道外楞2根钢楞，间距500mm。穿墙螺栓水平距离600mm，穿墙螺栓竖向距离500mm，直径14.00mm。墙模板设计简图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。新浇混凝土侧压力计算公式为下式中的较小值：其中：- 混凝土的重力密度，取24.00kN/m3； t - 新浇混凝土的初凝时间，为0时（表示无资料）取200/（T+15），取5.714h； T - 混凝土的入模温度，取20.00； V - 混凝土的浇筑速度，取2.50m/h； H - 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.00m； 1- 外加剂影响修正系数，取1.20； 2- 混凝土坍落度影响修正系数，取1.00。根据公式计算的新浇混凝土侧压力标准值：F1=52.260kN/m2实际计算中采用新浇混凝土侧压力标准值：F1=52.260kN/m2倒混凝土时产生的荷载标准值：F2= 6.00kN/m2。三、墙模板面板的计算面板为受弯结构，需要验算其抗弯强度和刚度。计算的原则是按照龙骨的间距和模板面的大小，按支撑在内楞上的三跨连续梁计算。面板计算简图1强度计算： = M/W < f其中： 面板的强度计算值（N/mm2）； M 面板的最大弯距（N.mm）； W -面板的净截面抵抗矩，W =50×1.8×1.8/6=27cm3； f 面板的强度设计值（N/mm2）。M = ql2 / 10其中：q 作用在模板上的侧压力，它包括：新浇混凝土侧压力设计值，q1= 1.2×0.5×52.260=31.36kN/m；倾倒混凝土侧压力设计值：q2= 1.4×0.5×6.00=4.2kN/m；l 计算跨度（内楞间距），l = 300mm；面板的强度设计值f = 13.00N/mm2；经计算得到，面板的强度计算值11.853N/mm2；面板的强度验算=11.853N/mm2小于面板的强度设计值f，满足要求！2挠度计算：v = 0.677ql4 / 100EI < v = l/250其中：q 作用在模板上的侧压力，q
