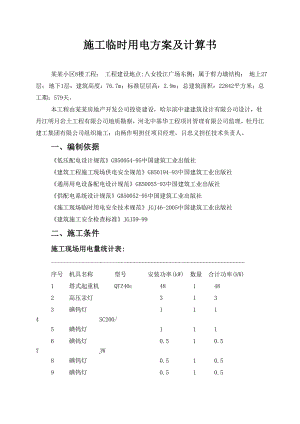

施工临时用电方案及计算书某某小区8楼工程； 工程建设地点:八女投江广场东侧；属于剪力墙结构； 地上27层； 地下1层；建筑高度：76.7m；标准层层高：2.9m ；总建筑面积：22842平方米；总工期：579天。本工程由某某房地产开发公司投资建设，哈尔滨中建建筑设计有限公司设计，牡丹江明月岩土工程有限公司地质勘察，河北中基华工程项目管理有限公司监理，牡丹江建工集团有限公司组织施工；由杨作明担任项目经理，吕忠义担任技术负责人。一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99二、施工条件施工现场用电量统计表:-序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 塔式起重机 QTZ40c 48 1 48 2 高压汞灯 3 1 3 3 碘钨灯 1 1 1 4 SC200/5 碘钨灯 1 1 1 6 碘钨灯 0.5 1 0.5 7 JW8 碘钨灯 0.5 1 0.5 9 碘钨灯 0.5 1 0.5 10 钢筋调直机 GT6/8 5.5 1 5.5 11 钢筋切断机 QJ40-1 5.5 1 5.5 12 钢筋弯曲机 WJ40 3 1 3 13 套丝机 TQ-3 1 1 1 14 碘钨灯 0.5 1 0.5 15 碘钨灯 0.5 1 0.5 16 插入式振动器 ZX25 0.8 1 0.8 17 插入式振动器 ZX50 1.1 1 1.1 18 平板式振动器 ZB11 1.1 1 1.1 19 木工圆锯 MJ21 交流电焊机 BX3-200-2 23.4 1 23.4 22 直流电焊机 AX5-23 荧光灯 0.1 1 0.1 24 荧光灯 0.1 1 0.1 25 荧光灯 0.1 1 0.1 26 荧光灯 0.1 1 0.1 27 荧光灯 0.1 1 0.1 28 荧光灯 0.1 1 0.1 29 荧光灯 0.1 1 0.1 30 荧光灯 0.1 1 0.1 31 荧光灯 0.1 1 0.1 32 荧光灯 0.1 1 0.1 33 荧光灯 0.1 1 0.1 34 白炽灯 0.1 1 0.1 35 白炽灯 0.1 1 0.1 36 白炽灯 0.1 1 0.1 37 白炽灯 0.1 1 0.1 -三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线穿硬塑料管敷设，干线采用穿硬塑料管敷设，用电器导线采用穿硬塑料管敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、塔式起重机Kx = 0.85 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 48kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×48 = 60.72 kWPjs = Kx×Pe =0.85×60.72 = 51.61kWQjs = Pjs× tg=51.61×1.33 = 68.81 kvar(2)、高压汞灯Kx = 0.6 Cos = 0.7 tg = 1.02Pjs = 0.6×3×1.1 = 1.98 kWQjs = Pjs× tg=1.98×1.02 = 2.02 kvar(3)、碘钨灯Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×1×1 = 0.3 kWQjs = Pjs× tg=0.3×1.02 = 0.31 kvar(4)、建筑施工外用电梯Kx = 0.85 Cos = 0.6 tg = 1.33Pjs = 0.85×15 = 12.75 kWQjs = Pjs× tg=12.75×1.33 = 17 kvar(5)、碘钨灯Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×1×1 = 0.3 kWQjs = Pjs× tg=0.3×1.02 = 0.31 kvar(6)、碘钨灯Kx = 0.6 Cos = 0.6 tg = 1.33Pjs = 0.6×0.5×1 = 0.3 kWQjs = Pjs× tg=0.3×1.33 = 0.4 kvar(7)、强制式混凝土搅拌机Kx = 0.75 Cos = 0.85 tg = 0.62Pjs = 0.75×11 = 8.25 kWQjs = Pjs× tg=8.25×0.62 = 5.11 kvar(8)、碘钨灯Kx = 0.6 Cos = 0.6 tg = 1.33Pjs = 0.6×0.5×1 = 0.3 kWQjs = Pjs× tg=0.3×1.33 = 0.4 kvar(9)、碘钨灯Kx = 0.6 Cos = 0.6 tg = 1.33Pjs = 0.6×0.5×1 = 0.3 kWQjs = Pjs× tg=0.3×1.33 = 0.4 kvar(10)、钢筋调直机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×5.5 = 3.575 kWQjs = Pjs× tg=3.58×1.02 = 3.65 kvar(11)、钢筋切断机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×5.5 = 3.575 kWQjs = Pjs× tg=3.58×1.02 = 3.65 kvar(12)、钢筋弯曲机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.02 = 1.99 kvar(13)、套丝机Kx = 0.3 Cos = 0.6 tg = 1.33Pjs = 0.3×1 = 0.3 kWQjs = Pjs× tg=0.3×1.33 = 0.4 kvar(14)、碘钨灯Kx = 0.6 Cos = 0.6 tg = 1.33Pjs = 0.6×0.5×1 = 0.3 kWQjs = Pjs× tg=0.3×1.33 = 0.4 kvar(15)、碘钨灯Kx = 0.6 Cos = 0.6 tg = 1.33Pjs = 0.6×0.5×1 = 0.3 kWQjs = Pjs× tg=0.3×1.33 = 0.4 kvar(16)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×0.8 = 0.24 kWQjs = Pjs× tg=0.24×1.02 = 0.24 kvar(17)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×1.1 = 0.33 kWQjs = Pjs× tg=0.33×1.02 = 0.34 kvar(18)、平板式振动器Kx = 0.3 Cos = 0.7 tg =
