住宅楼建筑节能施工方案4.doc

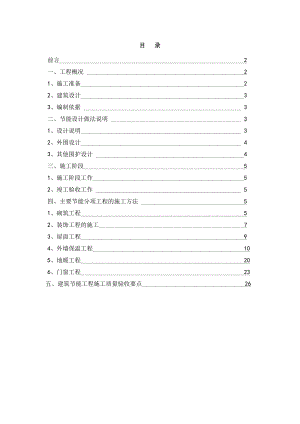

目 录前言 2一、工程概况 21、施工准备 2 2、建筑设计 3 3、编制依据 3 二、节能设计做法说明 3 1、设计说明 3 2、外围设计 4 3、其他围护设计 4 三、施工阶段 5 1、施工阶段工作 5 2、竣工验收工作 5 四、主要节能分项工程的施工方法 5 1、砌筑工程 52、装饰工程的施工 73、屋面工程 94、外墙保温工程 105、地暖工程 206、门窗工程 23五、建筑节能工程施工质量验收要点 26 建筑节能专项方案前言在经济高速发展的今天，能源的节约和利用越来越受到高度的重视。努力寻找各种方法，采取各种措施来更好的利用和节约能源。节约能源已成为了我国的重要国策。涿州市与全国大多数省、市一样，具有资源紧张、环境承载力较弱的基本国情。因此，建筑节能事业面临着新的形势，作为建筑施工企业肩负着更加艰巨的任务。一、工程概况本工程为水岸花城小区G6住宅楼（西北角局部设地下锅炉房附墙烟囱，见说明16条）。位于涿州市拒马河以北，107国道以西，场地平整。建筑层数、层高、功能：地下二层，地上三十三层。地下二层均为民用自行车库，层高分别是2.9米、3.3米。首层三十三层为平层住宅，层高均为2.9米。其上为出屋面夹层及电梯房，层高分别为2.5米、3.3米。本楼为两个单元297户。本楼房建筑面积、建筑高度、室内外高差：建筑面积：26564.82，负一层负二层建筑面积：1487.88，一层建筑面积：762.59，二层三十三层面积：24075.92，机房及夹层：238.43，建筑高度：97.65m ，室内外高差：1.20m建筑工程设计等级：一级。建筑设计使用年限：三类（50年）高层建筑防火分类：一类住宅楼。建筑耐火等级：地下一级，地上一级。结构类型：剪力墙结构。抗震设计烈度：7度。1、施工准备应当对从事建筑节能工程施工的相关从业人员进行建筑节能标准与技术等专业知识的培训。施工管理人员应当参加建筑节能执业继续教育。施工现场，应备有国家和本市有关建筑节能法规文件与本工程相关的建筑节能强制性标准。建筑节能工程施工前，项目总工应组织施工人员熟悉设计文件，参加施工图会审和设计交底。施工图会审，应审查建筑节能设计图纸是否经过施工图设计审查单位审查合格。未经审查或审查不符合强制性建筑节能标准的施工图不得使用。建筑节能设计交底。项目施工人员应参加由建设单位组织的建筑节能设计技术交底会，项目总工应对建筑节能设计技术交底会议纪要进行签认。并对图纸中存在的问题通过建设单位向设计单位提出书面意见和建议。2、建筑设计1.2.1、内墙填充墙采用100、150、175、225轻质加气混凝土砌块，砌筑砂浆为地下M7.5水泥砂浆地上采用M55混合砂浆； 1.2.2门窗：外窗采用塑钢窗、防火门釆用木质防火门；1.2.3楼地面工程：楼地面以细石混凝土地面为主；电梯厅、楼梯间、走廊、架空活动场地为陶瓷地砖，卫生间地面及户内楼面做法由用户自理；1.2.4内墙面：地下室主要为粉刷石膏，仿瓷涂料饰面，地上部分为公共部位为粉刷石膏，仿瓷凃料饰面； 1.2.5屋面工程：屋面A：保温、上人屋面，采用05J1-94页屋6（B2-100-F4）。屋面B：保温和非保温、不上人屋面，采用05J1-98页屋6（B2-100-F4）和30厚（最薄处）1：2.5防水保温砂浆抹面，向出水口找坡1%，用于雨棚、空调板。其他细部设计详见建施，建筑施工图设计说明室外工程做法表室内装修表。 其他细部设计详见建施 。建筑施工图设计说明3、编制依据2.1.G6号楼工程承包合同。2.2.建设部颁布的民用建筑节能管理规定。2.3. 涿州市墙体材料革新与建筑节能管理的有关规定。2.4.现行的有关安全生产、文明施工、环境保护的法律、法规和规定。2.5.本公司的质量手册、质量、环境、职业健康安全管理体系程序文件和各种管理制度等。二、节能设计做法说明2.1.1节能设计标准按节能65%设计。2.1.2执行居住建筑节能设计标准DB13（J）63-2007。本工程处于河北省气候区属的一区。建筑层数地上三十三层，地下二层。2.1.3采用低温热水地面辐射采暖系统。系统设计见设备图。2.1.4采用的挤塑聚苯板，容重不小于30kg/M3，采用的膨胀聚苯板，容重不小于20kg/M3,胶粉聚苯颗粒保温浆料干密度230kg/M3。2.1.5建筑体型系数：0.29>限值0.26，经权衡判断，托热量指标满足节能要求。2.1.6各朝向窗墙比：南向0.37<限值0.4；北向0.23<限值0.25；东向0.02<限值0.30；西向0.13<限值0.30.2、外围护设计M2.K1屋面。保温层为100厚膨胀聚苯板。传热系数为0.49W/(M2.K)<限值0.50.M2.K2南北外墙。外保温厚度为70厚膨胀聚苯板。平均传热系数为0.55W/(M2.K)<限值0.60.M2.K3东西山墙。外保温为90厚膨胀聚苯板。平均传热系数为0.45W/(M2.K)=限值0.45。M2.K4变形缝：双道200厚钢筋砼墙，双面户内抹10厚胶粉聚苯颗粒，传热系数为1.42W/(M2.K)<限值1.60。变形缝周边采用600厚（厚同缝宽）的聚苯板堵严。M2.KM2.K（含阳台窗、阳台推拉门）均为中空玻璃窗，厚度为（5+12A+6）（飘窗5+12A+6）。凸窗传热系数为2.47W/(M2.K)<限值2.52。普通窗传热系数为2.70W/(M2.K)<限值2.80M2.K6阳台下部门芯板。满填膨胀聚苯板计30mm。传热系数为1.30W/(M2.K)<限值1.70。M2.K7不采暖房间隔墙。抹25mm胶粉聚苯板颗粒，传热系数为1.47W/(M2.K)<限值1.60。M2.K8户门为成品。传热系数按限值控制在2.0W/(M2.K)M2.K9不采暖地下室顶板。板下贴50厚阻燃型膨胀聚苯板+板上20厚挤塑聚苯板。传热系数为0.54W/(M2.K)<限值0.55。3、其他围护设计M2.K1分户楼板。板上铺20厚挤塑聚苯板。传热系数为1.13W/(M2.K)<限值1.20。M2.K2分户墙。二十厚钢筋砼墙面双面各抹10厚胶粉聚苯颗粒。传热系数为1.56W/(M2.K)<限值1.60。M2.K3顶层阳台顶板。构造同屋面。传热系数为0.49W/(M2.K)<限值1.60。M2.K4底层阳台底板。板上铺20厚挤塑聚苯板。传热系数为1.20W/(M2.K)<限值1.60。M2.K5阳台栏杆。外贴30厚膨胀聚苯板。传热系数为1.20W/(M2.K)<限值1.60。M2.K6凸窗顶板、底板、侧板。80厚钢筋混凝土板外贴60厚挤塑聚苯板。传热系数为0.49W/(M2.K)<限值0.50。热桥部分。窗内口墙面、空调板外路面、阳台户间墙面均抹30厚胶粉聚苯颗粒。风井出屋面、女儿墙内侧400内做100厚膨胀聚苯板外保温，设备井道与户内隔墙上抹25厚胶粉聚苯颗粒。三、施工阶段3.1 施工阶段工作3.1.1施工前应按要求报送的拟进场的建筑节能工程材料、构配件、设备报审表（包括墙体材料、保温材料、门窗部品、采暖空调系统、照明设备等）及其质量证明资料，具体如下：1）质量证明资料（保温系统和组成材料质保书、说明书、型式检验报告、复验报告，如：现场搅拌的粘结胶浆、抹面胶浆等，应提供配合比通知单）是否合格、齐全，是否与设计和产品标准的要求相符。产品说明书和产品标识上注明的性能指标是否符合建筑节能标准。2）是否使用国家明令禁止、淘汰的材料、构配件、设备。3）有无建筑材料备案证明及相应验证要求资料。4）按照委托施工合同约定及建筑节能标准有关规定的比例，进行跟踪检验或见证取样、送样检测。对未经验收或验收不合格的建筑节能工程材料、构配件、设备，不得在工程上使用或安装；对国家明令禁止、淘汰的材料、构配件、设备，不得签认，限期将不合格的建筑节能工程材料、构配件、设备撤出现场。5）对建筑节能施工过程进行巡视检查。对建筑节能施工中墙体、屋面等隐蔽工程的隐蔽过程、下道工序施工完成后难以检查的重点部位，进行现
