    住宅楼工程临时用电施工方案.doc

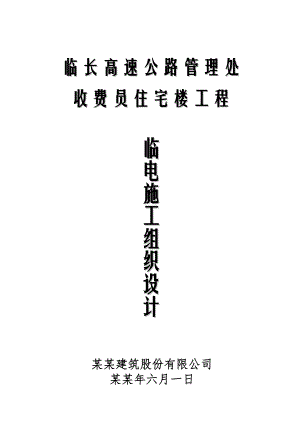

    临长高速公路管理处收费员住宅楼工程临电施工组织设计某某建筑股份有限公司某某年六月一日临时用电施工组织设计审批页工程名称:临长高速公路管理处收费员住宅楼工程编制人: 年 月 日审核人: 年 月 日审批人: 年 月 日审批部门: 施工组织设计(方案)审批记录 湘质统编施2002一10工程名称:临长高速公路管理处收费员住宅工程结构类型:框 剪结构层次:十八层建筑而积: m2 我项目部根据施工合同和施工图设计的要求已完成了临长高速公路管理处收费员住宅工程临时用电施工组织设计的编制,请予审查。 附:临时用电施工组织设计 项目经理:项目部(章):年 月 日专业监理工程师审查意见:专业监理工程师:年 月 日监理(建设)单位审核意见:监理单位项目总监理工程师监理 (建设)项目部(章)(建设单位项目技术负责人): 年 月 日 一、工程概况及现场勘测临长高速公路管理处收费员住宅楼由由湖南省建筑工程房地产开发有限公司筹建,是一幢集地下室车库、住宿为一体的住宅楼。长沙县星沙镇滨湖路以北,107国道以东,总建筑面积共 m2,地下一层,地上十八层,建筑总高度 99。95m。本工程结构为框架剪力墙结构,六度地震设防,剪力墙抗震等级为三级,短肢剪力墙结构抗震等级为二级。二、现场用电情况(一)临时用电电源从业主配电房(场地外西南角)引入,在业主配电房外建3M*3、4M现场总配电房,设置1#、2#配电间屏。 (二)根据施工组织设计,本工程用电设备及功率详见下表:施工主要机械设备用电设备如下表:主要用电机械设备表序号名称规格数量功率1塔吊QTZ80165KW2塔吊QTZ63250KW×23砼输送泵HBT802110KW×24施工电梯2.0T225 KW×25电渣压力焊240 KVA×26砂浆搅拌机411KW×47对焊机276 KVA×28电焊机823.4 KVA×89弯曲机42.2KW×410切断机21.5KW×211调丝机215 KW×212加压水泵211 KW×213水泵83 KW×814振动棒81.5 KW×815平刨机41.5 KW×416热水器29 KW×212空压机318KW×313楼层施工照明30 KW14办公生活用电30 KW15镝灯930.5 KW(三)施工用电负荷计算据上表知:电动机额定功率:P1=602.8KW电焊机机额定功率:P2=419.2KVA施工照明用电取:P3=90.5KW总用电量:P=1.1×(0.7×602.8/0.75+0.6×419.2+90.5)=995.08KVA三、导线截面和电器类型规格根据工地负荷总容量,从甲方配电房引入2根3×185mm2+2×95mm2橡套电缆到配电房,12个二级配电箱根据设备容量采用50mm2、35 mm2、25mm2、16 mm2等几种规格的橡套电缆,电器开关箱根据现场情况选用如下: 1、 固定主开关箱:(2000mm×700mm×400 mm),五芯电缆线3×95mm2+2×50mm2。箱内设置:SANGCN熔断器式隔离开关400A 1个,DZ15LE-250A漏电保护器4个, DZ15LE-100A漏电保护器2个。2、 二级配电箱:(2200mm×1000mm×800 mm),配置总隔离HR5 250A 1个,HR5 200A 分隔离1个,HR5 100A 分隔离3个。3、 固定分开关箱:(700mm×900mm×200mm),五芯电缆线3×16mm2+2×8mm2。箱内设置:SANGCN熔断器式隔离开关100A 1个,DZ15LE-100A漏电保护器3个,DZ15LE-40A漏电保护器1个。4、 移动开关箱:(600×500×200),五芯电缆线6mm2。箱内设置:四级DZ15LE-63A漏电保安器2个,DZ47-20A单向漏电保安器6个,三相四线插座20A 4个,单向三孔插座16A 6个。5、 动力移动式小配电箱:(300×300×120),四芯电缆线2.5mm2。箱内设置:DZ15LE带漏电保安器32A 1个(三极漏电), 25A插座4个。6、 照明移动式小配电箱:(300×300×120),三芯电缆线2.5mm2。箱内设置:DZ47单相漏电保安器32A 2个,插座三相四线16A 4个。四、用电配置情况及线路走向 (一)、现场配电间电源进线配置及线路走向总电源进线的路径从工地西南角业主配电房通过二个630A总开关分别引入本标段现场配电间,供工地临时用电。根据现场情况,靠近业主配电房范围内,用砖砌电缆沟300*500 mm进行埋地敷设,外套D=100 mmPVC管,回填砂后表面用砼进行封闭。进线分别采用单根3×185mm2+2×95mm2橡套电缆, 送到工地现场配电间,线路立、挂警示牌进行标识。(二)、现场配电间配置、及各回路线路走向施工现场采用三相五线制TNS系统供电,现场配电间分别设1#、2#总配电屏(配置630A 总隔离开关和630A漏电开关各一个;1#、2#各配置400A分隔离、分漏电开关1个;250A分隔离、分漏电开关2个;200A分隔离、分漏电开关1个;100A分隔离、分漏电开关2个;)从1#、2#配电屏出来分1 5、612共十二个主回路到工地供电(详见临时用电平面布置图)。导线选用采用简化计算:1KW耗电量等于2A,导线均选用BX型(铜芯橡皮线),并按下表控制:BX型(铜芯橡皮线)持续允许电流表导线截面mm2允许电流A导线截面mm2允许电流A导线截面mm2允许电流A161105023012040025145702851504703518095345185540具体走向:1#路从现场1#配电屏250A分漏电开关出来沿西向围墙向北敷设到1#砼输送泵。负荷110KW,耗电量等于220A,采用一根VV3×50mm2+2×25mm2橡套电缆(150m),送到二级配电箱。2#路从现场1#配电屏200A分漏电开关出来沿西向围墙向北敷设到裙楼施工现场。负荷90KW,耗电量等于180A,采用一根3×35mm2+2×16mm2橡套电缆(130m),送到二级配电箱及分配电箱。3#路从现场1#配电屏400A分漏电开关出来沿西向围墙敷设到1#、2#塔吊。负荷110KW,耗电量等于220A,采用一根VV3×50mm2+2×25mm2橡套电缆(170m),送到二级配电箱及分开关箱(二台塔吊)。4#路从现场1#配电间屏250A分漏电开关出来沿西向围墙敷设到宾馆塔楼施工现场。负荷90KW,耗电量等于180A,采用一根VV3×35mm2+2×16mm2橡套电缆(120m),送到二级配电箱及分开关箱。5#路从现场1#配电屏100A分漏电开关出来沿西向围墙敷设到宾馆塔楼,负荷65KW,耗电量等于130A,采用一根3×25mm2+2×16mm2橡套电缆(100m),送到1#施工电梯二级配电箱及分开关箱。6#路从现场2#配电屏200A分漏电开关出来沿西向围墙向北敷设到小户型公寓塔楼施工现场。负荷90KW,耗电量等于180A,采用一根VV3×35mm2+2×16mm2橡套电缆(80m),送到二级配电箱及分开关箱。7#路从现场2#配电屏100A分漏电开关出来沿西向围墙向北敷设到2#施工电梯主配电箱,负荷60KW,耗电量等于120A,采用一根3×25mm2+2×16mm2橡套电缆(80m)。8#路由现场2#配电屏100A分漏电开关出来沿西向围墙向北敷设到3#塔吊,负荷650KW,耗电量等于130A,采用一根3×25mm2+2×16mm2橡套电缆(80m),送到二级配电箱及分开关箱。9#路由现场2#配电屏250A分漏电开关引出,向东南敷设到2#砼输送泵。负荷90KW,耗电量等于180A,采用一根3×50mm2+2×16mm2橡套电缆(80m),送到二级配电箱及分开关箱。10#路由现场2#配电屏250A分漏电开关引出,负荷90KW,耗电量等于180A,采用一根3×50mm2+2×25mm2橡套电缆(100m),向东南敷设到钢筋棚、木工棚二级配电箱及分开关箱。11#路从现场2#配电屏100A分漏电开关出来沿西向敷设到南边宿舍。负荷50KW,耗电量等于100A,采用一根3×16mm2+2×10mm2橡套电缆(150m),送到主配电箱及分开关箱。12#路从现场2#配电间100A分漏电开关出来敷设到镝灯二级配电箱。负荷60KW,耗电量等于120A,采用一根3×25mm2+2×16mm2橡套电缆(150m)。再分配到东向项目部办公区照明系统和施工区鏑灯分开关箱(平面图中未标示)。五、施工临时用电平面布置图(见附图)六、安全用电技术措施和电气防火措施(一)、 配电房根据施工现场临时用电安全技术规范JGJ4688、建筑工程施工现场供用电安全规范GB50194-93及施工临时用电安全技术规范JGJ99的规定设置总配电箱,配电房周围应无灰尘、无蒸气、无腐蚀、介质及无振动;其耐火等级不低于三级的要求,室内配置砂箱和绝缘灭火器,配电房采用自然通风并采用防止雨雪和动物出入措施,配电房门向外开,并配锁。(二)、配电线路配电线器维修时悬挂停电标志牌,停送电由专人负责。主电缆线沿墙敷设至各个配电箱,分支电缆充分利用在建工程的竖井、垂直孔洞等垂直敷设,并应靠近负荷中心,固定点每层楼不得少于一处,电缆水平敷设宜在墙或门口固定,最大弧垂离地不得小于2.5m。地下室照明采用低压控制(36V)。电缆架设埋设应符合要求,线路过道路应有保护措施。工作接地于重复接地应符合JGJ46-88的规定:PE线每趟必须有2-3处可靠的重复接地,接地电阻不大于10,保护零线和工作零线设置合理,严禁混接.照明有专用回路并设置漏电保护器,照明灯具金属外壳必须作接零保护,照明线路架设高度2.5m,潮湿的地方照明应使用安全电压和橡胶电缆.(三)、配电箱和开关箱工地内配电箱与照明电箱分别设置,开关箱由分配电箱配电,主配电箱的装在用电设备或负荷相对集中地区,分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3m。配电箱、开关箱符合“三级配电两级保护”要求。各级配电箱(屏)应设置门、锁并能防雨。配电箱、开关箱应设在干燥、通风及常温场所,装设端正、牢固。移动式主配电箱、开关箱应装在坚固的支架上,固定式主配电箱与地面垂直距离大于1.3m小于1.5m,移动式主配电箱、开关箱的下底与地面的垂直距离宜大于0.6m小于1.5m。配电箱内的电器应首先安
