住宅楼塔吊施工方案#内蒙古#荷载计算书.doc

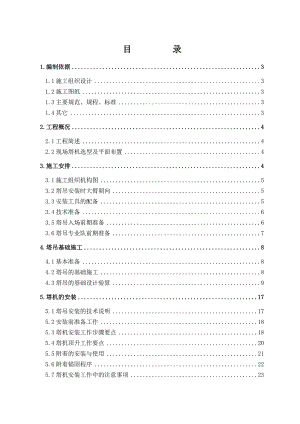

目 录1.编制依据31.1施工组织设计31.2施工图纸31.3主要规范、规程、标准31.4其它32.工程概况42.1工程简述42.2现场塔机选型及平面布置43.施工安排43.1施工组织机构图53.2塔吊安装时大臂朝向53.3安装工具的配备53.4技术准备63.5塔吊入场前期准备63.6塔吊专业队前期准备74.塔吊基础施工84.1基本准备84.2塔吊的基础施工84.3塔吊的基础设计验算95.塔机的安装175.1塔吊安装的技术说明175.2安装前准备工作185.3塔机安装工作步骤要点185.4塔机顶升工作要点205.5附着的安装与使用215.6附着锚固程序225.7塔机安装工作中的注意事项236.人员分工及职责236.1立塔人员分工表236.2安装负责人246.3安全员246.4安装电工246.5安装工246.6起重工256.7汽车吊司机256.8塔吊司机257.塔机维修保养制度258.安全技术交底269.防碰撞措施2810. 应急救援预案2810.1事故类型和危害程度分析2810.2应急处置基本原则2910.3组着机构及职责2910.4预防与预警3010.5应急处置3110.6应急物资与装备保障31附图一：塔吊平面图34附图二：塔吊基础配筋图351.编制依据1.1施工组织设计序号名 称备注1“某某湾星河家园项目1#、2#、8#、9#楼及地下车库”施工组织设计1.2施工图纸序号名 称备注1“某某湾星河家园项目8#、9#楼”施工图纸1.3主要规范、规程、标准序号类 别名 称备 注1国家建筑地基基础设计规范GB50007-20112起重设备安装工程施工及验收规范GB50278-20103塔式起重机安全规程GB5144-20064建筑地基基础工程施工质量验收规范GB50202-20025混凝土结构设计规范GB50010-20026行业建筑机械使用安全技术规程JGJ33-20017施工现场临时用电安全技术规范JGJ46-20058建筑施工安全检查评分标准JGJ59-999建筑施工安全检查标准JGJ59-20111.4其它序号类 别名 称备 注1企业QTZ80塔吊使用说明书2企业QTZ5610（63）塔吊使用说明书3地质勘探报告2.工程概况2.1工程简述序号项 目内 容1工程名称某某湾星河家园项目8#、9#楼2工程地址某某湾银泽桥北侧3结构类型剪力墙结构4建筑功能住宅楼5总建筑面积48812m26层 数8#楼地下三层、地上18层，9#楼地下三层、地上26层局部22层。7总长/宽/高8#楼建筑总长50.6m，总宽17.2m，总高71.9m,9#楼建筑总长82.76m,总宽19m,总高96.1m8工期390天2.2现场塔机选型及平面布置根据建筑物平面形状、尺寸、高度、人员组成及施工特点，确定选用2台QTZ5610、L5810型塔式起重机。具体详见平面布置图：楼号塔吊型号轴线位置单位数量备注8#QTZ5610A/23台19#QTZ80A/22台12.2.1塔吊施工消灭死角。2.2.2塔吊相互之间满足安全距离，在平面位置不能错开时，必须保证位置错开一个安全距离。2.2.3布置时利用施工进度之间的时间差，来保证满足安全距离要求。2.2.4相邻两塔吊大臂在施工时相互交错,安装完毕两塔吊高度错开2个标准节，便于安装和拆除。3.施工安排本工程塔机安装及日常管理，统一由项目部主管人员：徐仁凤负责。安全技术监督人员由：徐仁凤负责。塔吊安装由具有资质的安装单位进行安装。塔吊使用、安装人员必须明确分工，各项工作落实到人，做到人人心中有数。安全员要坚守岗位，对违反安全规定人员，有权停止工作，认真履行职责。参加高空作业的人员，应进行严格的体验，对当天身体不适应高空作业的人员，严禁上高。施工现场指定专人统一指挥，上下一致，密切配合，一切程序必须通过指挥实施。3.1施工组织机构图项目经理：顾正兵执行经理郑道明技术负责人阎立群项目安全总监徐仁凤9#楼塔吊8#楼塔吊3.2塔吊安装时大臂朝向考虑塔吊最后的可拆卸需要，安装时塔吊大臂朝向位置很重要，大臂指向与顶升油缸是在塔身标准节的相对侧面。大臂指向必须考虑最后拆除时不受新建房屋的影响。为此，规定：8#、9#楼塔吊大臂指向东侧。 3.3安装工具的配备立塔使用工具明细表序号名称规格单位数量备注1活扳手10”12”18”把42梅花扳手26×41把83木柄螺丝刀300×10把164八角锤3.6kg把45撬棍把246克丝钳8”把27黄油枪压把式个18吊索根 49卡环个810倒链3T、1、5T个111预应力油压千斤顶套112垫木140×200×300根3013禁区标志带米8014两滑轮组个13.4技术准备8#、9#楼由两个单体建筑加整体车库组成，分为两个栋号施工队，每个施工班组根据栋号工程需要选择和布置塔吊；塔吊安装前，必须收集相关的塔吊资料和现场数据，方案中应充分考虑各栋号间塔吊相互错开，尽量保证塔吊起重臂与塔身、起重臂与平衡臂间相互错开。塔吊基础验收前应提交下列技术资料：1）地基承载力报告2）塔吊基础施工记录3.5塔吊入场前期准备3.5.1塔吊现场定位由土建项目部与塔吊设备方商定。具体位置详见附图。3.5.2塔吊基础土方开挖：根据内蒙古呼和浩特建设勘察设计院提供的地基勘探报告，本工程基础基底部位天然地基承载力特征值fak=280kpa，本工程采用此部位地基作为塔吊基础的天然地基。地基基础开挖采用大开挖，放坡系数1：0.6，拟开挖土方85立方米。因现场地基土层主要为风化岩土层，基础混凝土施工完毕后采用灰砂砖及时砌筑240厚直径6米圆形的挡土墙，防止边坡土方塌陷。3.5.3塔吊基础施工，见附图：塔吊基础图。3.5.4塔吊设专用电箱。为了满足塔吊正常施工，塔吊必须配用专用配电箱，配电箱距塔吊23m。3.5.5两台塔吊正常工作所需要的电容量为100KW。3.5.6提供场所,便于塔吊部件的摆放和汽车吊的入场。3.6塔吊专业队前期准备3.6.1准备塔吊检测合格证。3.6.2准备齐全测量垂直度和和水平度的仪器。3.6.3安装起重臂和平衡臂时常用的牵引榴绳。3.6.4塔吊安装工具如大锤、扳手、钢丝绳等。3.6.5运输塔吊部件的所必须的车辆。3.6.6所有入场安拆人员必须持证上岗。3.6.7必须按照项目经理部统一要求,对设备进行CI准备。序号主要技术参数塔吊型号QTZ5610（63）QTZ80（L5810）1楼座8#楼9#楼2基础安装型式埋件式埋件式3最大起重量(t)664最大幅度处起重量(t)1.36t1.0t5工作最大幅度(m)50m58m6工作最小幅度(m)2.5m2.5m7平衡臂长(m)11.5m12.24m8有效高度(m)40409基础标高(m)-13.3m-13.3m10基础埋深(m)0011标准节尺寸(m)1600*16001600*160012标准节高度2500280013标准节数量303614塔吊总高度(m)8010515附墙数量2316附墙高度(m)32、2434、28、244.塔吊基础施工4.1基本准备4.1.1塔机专用电箱。为了满足塔吊正常工作，塔机必须配用专业电箱，根据塔机的定位对塔机电箱合理定位。4.1.2每台塔机正常工作所需的电容量为：50KW。4.1.3提供场地，便于塔机部件的摆放和汽车吊的入场选位。4.1.4钢筋的准备（根据塔机基础块布筋图备料）4.1.5准备强度等级为C35的混凝土(高于设计强度一个等级)。4.2塔吊的基础施工8#楼、9#楼塔吊基础选用5.5×5.5×1.35m（埋件式），根据勘探报告显示,本工程住宅楼基础处地基承载力特征值fak=280kpa。塔吊基础混凝土垫层施工，垫层混凝土强度等级为C15厚100mm，垫层要求表面平整，水平度控制在0.2%。埋件式基础要求塔吊专业人员安放马凳、预埋件,并用斜铁找平。预埋件檐口水平度控制在0.1%内,达到要求后将马凳、斜铁及预埋件点焊好,以免由于后面工序的操作,动摇了已经调整好的水平度。绑扎塔吊基础钢筋,此道工序施工质量管理部门必须做好控制，施工记录、质量验收。对基础的基本要求如下：基础下土质应坚固牢实，严禁基土扰动。混凝土强度等级：C35，塔吊基础混凝土施工处于秋未冬初，混凝土施工后，应加强保温养护，确保混凝土强度发展正常。混凝土浇筑过程中应从四个方向均匀浇注混凝土，并捣实，在此过程中必须随时监测予埋节檐口水平度，如有变化，则随时进行调整，确保塔吊予埋件水平。塔机基础混凝土施工完后加强保养，作好混凝土强度报告，当混凝土强度达到75%以上时，方能安装塔吊。混凝土基础表面应水平，平面误差小于1/500。塔式避雷针的接地装置和保护接地要求必须按图规定做，此接地材料安装和维护等均由厂家提供，接地装置还应符合下列要求：将接地保护装置电缆与任何一根主弦杆的螺栓连接并消除螺栓及螺母的涂料。置于地基锚固联接的底架决不能作接地避雷器用。接地保护避雷器的电阻不得超过4欧姆。接地装置应由专门人员安装，定期检查接地线及电阻。4.3塔吊的基础设计验算根据建筑地基基础设计规范（GB50007-2011）及PKPM施工现场安全计算软件验收，其验算结果如下：4.3.1 8#楼塔吊QTZ5610(63)天然基础的计算书 依据塔式起重机混凝土基础工程技术规程(JGJ/T 187-2009)。一. 参数信息 塔吊型号: QTZ5610 自重(包括压重):F1=450.80kN 最大起重荷载: F2=60.00kN M=744.00kN.m M=744.00kN.m 塔吊起重高度: H=40.00m 塔身宽度: B=1.60m :-200kN.m塔身弯矩:-200kN.m
