住宅楼基坑围护施工方案#浙江.doc

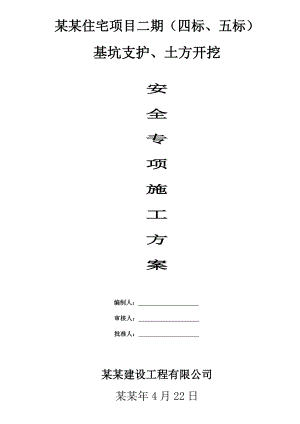

某某住宅项目二期（四标、五标）基坑支护、土方开挖安全专项施工方案编制人： 审核人： 批准人： 某某建设工程有限公司某某年4月22日目 录 1. 编制说明- 2. 工程概况- 2.1工程建设概况- 2.2项目概况- 2.3基坑工程概况- 2.4施工平面布置- 2.5施工要求- 2.6技术保证条件- 3. 编制依据- 4. 施工计划- 4.1施工进度计划- 4.2材料用量计划- 4.3施工设备计划- 5. 施工工艺技术- 5.1技术参数- 5.2工艺流程- 5.3施工方法- 5.4检查验收- 6. 施工安全保证措施- 6.1组织保障- 6.2技术措施- 6.3应急预案- 6.4监测监控- 7. 劳动力计划- 7.1 专职安全生产管理人员- 7.2特种作业人员- 7.3劳动力计划- 8. 附件及基坑围护设计方案 8.1附件： 附件一：施工总平面图 附件二：土方开挖平面图 附件三：混凝土浇捣平面图 附件四：监测方案8.2基坑围护设计方案专家论证报告8.3基坑围护设计方案 1.编制说明1.0.1 本方案是按照建设部建质200987号文件关于印发危险性较大的分部分项工程安全管理办法的通知和嘉建经分局（某某）09号文件关于经济开发区实施深基坑围护工程设计方案和安全专项施工方案专家论证的通知的规定编制的。1.0.2本基坑开挖深度计算如下：1. 本工程为某某住宅项目二期“五标”段工程，±0.000相当于黄海高程5.90m，自然地面相对标高约为-3.10m。2.主楼基坑边条基础垫层底标高为-8.450m，其余底板垫层底标高为-7.650m。3.开挖深度：地下车库按基坑底板垫层底计为4.55m，主楼处按条基垫层底为5.35m，主楼内电梯井“坑中坑”相对开挖深度1.10m1.80m。1.0.3基坑围护设计时，根据某某省标准建筑基坑工程技术标准（DB33/T1008-2000）的有关规定和周围环境的特点，基坑侧壁安全等级为二级， 重要性系数为1.0。1.0.4本方案编写的具体分部分项工程由基坑支护（土钉墙）、基坑土方开挖。1.0.5本工程岩土工程勘察报告为黄海标高；工程设计、基坑设计、本施工方案为土建标高。2.工程概况 2.1工程建设概况2.1.1工程名称：嘉兴市某某住宅项目二期2.1.2工程地址：嘉兴市南湖新区，长水路北侧、文贤路南侧、富润路东侧、中环东路西侧。2.1.3建设各方主体： 1.建设单位：某某东方海蓝置地有限公司 2.监理单位：某某嘉宇工程管理有限公司3.工程设计单位：某某大学建筑设计研究院 4.基坑支护设计单位：某某省地矿勘察院（岩土工程研究所） 5.勘察单位：某某大学建筑设计研究院岩土分院 6.施工单位：某某某某建设股份有限公司 2.2项目概况2.2.1建筑规模：本 “五标段” 工程建造4幢32层高层住宅楼，地下室建筑面积约17000。2.2.2地下室上的住宅，有137#楼（32层），138#楼（32层），139#楼（32层），140#楼（32层）共4幢楼组成。2.2.3结构设计：本工程由2栋单元式高层住宅、2栋塔式高层组成，高层塔楼下采用C80预应力高强混凝土空心方桩基础，地下车库基础采用其余部分采用采用C60预应力混凝土管桩基础；底下室底板厚400mm，垫层厚度150mm，地下室共有宽度为800mm的后浇带12条。2.3基坑工程概况2.3.1本基坑为该工程的地下室，南北方向垂直长度为145米，东西方向垂直长度为147米，平面基本呈矩形状（见基坑支护设计方案中的“基坑支护总平面图”）。基坑下坎线离地下室承台外边为600mm，基坑延长米为481m。2.3.2基坑周边环境情况： 1. 基坑东侧为某某一期低层别墅区，边坡上坎线距72#别墅5.9米，距84#别墅6.5米，距97#别墅6米。2. 基坑南侧为某某住宅项目二期“六标”段区块，现为办公生活区，距边坡上坎线18米。3. 基坑西侧：边坡上坎线离工地临时围墙为4.75.2米，围墙外为2米空地，再外侧为富润路，埋设有南北向雨水管，管埋深2米，距离边坡上坎线16米。4. 基坑北侧为某某住宅项目二期“四标”段区块，该区块已打设完工程桩，还未施工空地。5. 基坑周边环境及管线具体情况见基坑围护设计方案中的“基坑支护总平面图”。2.3.3基坑支护工程由建设单位委托某某省地矿勘察院（岩土工程研究所）设计。本工程涉及到的围护剖面为1-1剖面，3-3剖面，4-4剖面，8-8剖面（临时施工段），7-7剖面（坑中坑），基坑支护结构型式为土钉墙，具体位置见基坑围护设计方案中的“基坑支护平面布置图”。基坑支护工程量见下表：序 号剖 面支护长度工程名称数 量备 注11-1剖面140mL=6M48*2.751000土钉三道共420根C20 80厚混凝土护坡共1180m2含放坡面23-3剖面102mL=6M48*2.751000土钉二道共204根L=9M48*2.751000土钉二道共204根C20 80厚混凝土护坡共874m2含放坡面34-4剖面15mL=6M48*2.751000土钉二道共30根L=9M48*2.751000土钉二道共30根C20 80厚混凝土护坡共145m2含放坡面47-7剖面240mC20 80厚混凝土护坡共600m2“坑中坑”58-8剖面97m+127m根据本工程于“四标”段和“六标”段施工分段情况而定。总 计支护总长481m，土钉共6030m，喷射砼共2799。2.3.4基坑降水：设计方案中明确，基坑开挖范围内土体渗透系数小，基坑降排水采用地表和坑内明沟加集水井排水方案。基坑外侧挖300×400断面水槽，每隔30米设置一只集水井，及时将地表积水排走。基坑内侧，利用已经浇筑好垫层的地梁和承台，作为排水沟和集水井，及时将坑内积水排走。“坑中坑”开如若发现流砂或渗水时，可采用加插轻型井点降低承压水水头。2.3.5某某大学建筑设计研究院岩土分院提供的岩土工程勘察报告，基坑支护可能影响范围内的场地土层结构自上而下分述如下：第2层 素填土：灰褐色、灰黄色、深灰色，主要由粘性土组成，含大量有机质和植物根系，夹少量碎石砖块，部分为建筑垃圾，本层土结构松散，性质差，下部性质趋好。层厚0.62.5米，全场分布。第层 粉质粘土：褐黄色、灰黄色，可塑软塑，饱和，无摇振反应，稍有光泽，干强度中等，韧性中等，具中偏高压缩性，具有上硬下软特征，该层土工程力学性质一般，属表部硬壳层，场地内分布稳定，层厚0.71.7米。第层 淤泥质粉质粘土：灰色，流塑，底部为软塑，饱和，无摇振反应，稍有光泽，干强度中等，韧性中等，具高压缩性，含较多有机质和半腐烂植物根茎，夹少量贝壳碎片，物理力学性质较差场地内分布稳定，层厚1.63.3米。第1层 粘土：灰绿色、褐黄色，可塑硬塑，饱和，无摇振反应，切面光滑，干强度高，韧性高，具中等压缩性，含较多铁锰质氧化结核，厚层状构造，该层土工程力学性质较好，场地内分布稳定，层厚2.34.8米。第2层 粉质粘土：灰黄色，可塑软塑，饱和，无摇振反应，稍
