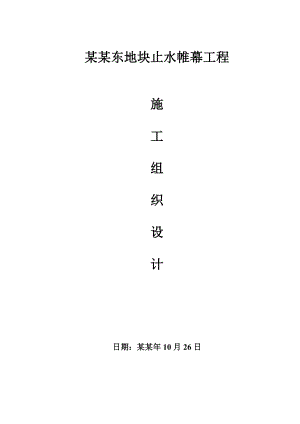

某某东地块止水帷幕工程施工组织设计日期：某某年10月26日目 录一、编制依据二、工程概况三、施工部署四、主要施工方案及质量保证措施五、主要物资和机械设备六、主要劳动力计划和投入的管理人员七、质量目标及保证措施八、安全生产组织措施九、文明施工技术组织措施十、施工进度计划及工期保证措施十一、扬尘治理措施和环境保护附表：质量保证体系安全生产保证体系图现场平面图 施工进度表一、编制依据1、 甲方提供的本工程招标文件；2、建筑地基基础施工质量验收规范（GB50202-2002）；3、建筑工程施工质量验收统一标准（GB50300-2001）；4、钢筋焊接及验收规程（JGJ18-2003）；5、建筑基坑支护技术规程（JGJ120-99）；6、建筑基坑工程技术规范（YB9258-97）；二、工程概况本工程建设单位为中房集团衡水中城万源置业有限公司，该项目位于衡水市人民路和问津街交叉路口，为繁华市区。本次招标范围是基坑支护止水帷幕工程，基坑工程采用先做支护后开挖施工。根据图纸设计及施工要求，涉及的施工内容主要为单排双芯水泥土搅拌桩及导流槽等。本施工组织设计主要就上述各工艺进行编制并组织施工；具体分部工程如下：1、单排双芯水泥土搅拌桩（1）、基坑周边的止水帷幕均采用单排700mm双轴水泥土搅拌桩，桩长16m，组内咬合150mm，组间咬合200mm，二轴水泥土搅拌桩采用32.5级矿碴硅酸盐水泥，水泥掺量为18，泥土强度5.0MPa。（2）、双轴水泥土搅拌桩采用700mm双轴搅拌桩设备进行施工，止水帷幕采用套接法施工，土体加固相互搭接200mm，在桩体范围内必须做到水泥搅拌均匀。桩体垂直度偏差不大于1/150，桩位偏差不大于20mm。三、施工部署1、管理模式本工程在管理模式上实行总公司、工程处、项目部三级管理，项目部由项目经理统一领导，单独领导。项目经理作为工程质量、安全生产、文明施工、工程进度及成本核算的第一责任人。2、工程目标质量目标：合格安全目标：杜绝发生重大事故工期目标：按合同工期完成（40日历天）3、总体施工顺序考虑现场现有供电、供水条件，达到合理的资源配置。为确保本工程基坑体系施工质量，基坑围护体系总体施工顺序为：现场放线，孔位放样、设备安装后开始沿钻孔灌注桩外侧施工700双轴水泥土搅拌桩止水帷幕，养护。4、现场场地布置1、设备进场前，场地必须达到“三通一平”，桩机行走路软弱地面必须加垫料夯实、夯平。对所用设备、工具进行保养，调试确保进场正常施工。2、为确保工程施工进度、质量，施工前必须对施工区域障碍物进行清除，要和甲方人员及时沟通了解施工场地内的主要管线做到心中有数以免在施工期间造成医院内断水、断电发生。3、由甲方提供的用水接入口和供电电源，我单位根据现场情况和施工总体安排，铺设水管和临时电缆。在施工区架设固定照明灯。采用一机一闸一保护的方案。现场用水要是双轴搅拌桩施工，和生活用水，根据现场情况我公司在主要用水区铺设3寸PVC管道做为临时用各施工点阀门。现场施工设备需用日电量为4000度、日供水量约：380立方米。现场需配备500KW变压器一台。4、施工现场主道路需要进行硬化处理，场内道路要布置合理，以方便车辆进出。依据本工程的特殊性和施工现场场地情况，施工安排分生产、生活、和办工区。具体见施工平布置面图。四、主要施工方案及质量保证措施（一）双轴水泥土搅拌桩施工工艺及质量保证措施1、施工工艺1.1施工流程图见附件施工流程应根据施工场地大小、周围环境等因素，施工时不得出现冷缝，搭接施工的相邻桩的施工间歇时间应不超过24小时，合理设计施工流程，确保安全、优质完成本工程。1.单排双芯搅拌桩止水帷幕施工布置为保证单排双芯搅拌桩的连续和接头的施工质量，达到设计要求的防渗要求，主要依靠重复套钻来保证，为保证桩体的垂直度，土体加固施工应遵循先纵向后横向、纵横交叉的施工顺序。1.3施工技术参数单排双芯搅拌桩采用32.5级矿渣硅酸盐水泥，水泥掺量为18，单排双芯搅拌桩钻头直径不小于700mm，定位误差小于25mm，桩体垂直偏差小于1/250。确定水泥投放量、浆液水灰比、搅拌下沉、提升时间及桩长、垂直度的控制方法。水泥搅拌桩养护期不小于28天才可以开挖。1.4测量放线施工前，先根据设计图纸和业主提供的轴线基准点，精确计算出围扩中心线，利用测量仪器精确放样出围护中心线，并根据已知轴线进行垂直防渗墙轴线的交线定位，并提请监理进行放线复核。1.5开挖导流槽根据放样出的水泥土搅拌桩围护中心线，用挖掘机沿围护中心线平行方向开掘工作沟槽，沟槽宽度根据围护结构宽度确定，槽宽约1.2m，深度约1.0m。场地遇有地下障碍物时，利用挖机将地下障碍物破除干净，产生过大的空洞则需回填压实，重新开挖沟槽，确保施工顺利进行。1.6孔位放样及桩机就位在开挖的工作沟槽两侧设计定位辅助线，按设计要求在定位辅助线上划出钻孔位置。根据确定的位置严格钻机桩加析移动就位，就位误差不大于2cm。开钻前应用水平尺将平台调平，并调直机架，确保机架垂直度小于1/150。由当班班长统一指挥桩机就位，移动前看清上、下、左、右各方面的情况，发现有障碍物应及时清除，移动结束后检查定位情况并及时纠正，桩相应平稳、平正。1.7喷浆、搅拌成桩1.施工的关键在于如何保证桩身的强度和均匀性，在施工中应加强对水泥用量和水灰比的控制，确保泵送压力。根据钻头下沉和提升二种不同的速度，注入土体搅拌均匀的水泥浆液，确保水泥土搅拌桩在初凝前达到誜分搅拌，水泥与被加固土体充分拌和，以确保搅拌桩的桩身质量。2.水泥浆液制备系统每一个时间段，电脑计量水和水泥的量。自动拌浆系统配制好的水泥浆液输送至储浆罐为二轴搅拌设备连续供浆。在施工中根据地层条件，严格控制搅拌钻机下沉速度和提升喥，确保搅拌时间，根据设计图纸的搅拌桩深度，钻机在钻孔下沉和提升过程中，钻头下沉速度为1m/min，提升速度为1.01.5m/min，每根桩均应匀速下钻、匀速提升。经常进行现场实测压浆泵的注量、泥浆比重、浆液配合比与电脑数据相比较，使理论数据与实测数据相吻合，确保桩体的成桩质量。3. 单排双芯搅拌桩在下沉和提升过程中均应注入水泥浆液，同时严格控制下沉和提升速度。1.8施工记录施工过程中，由工长负责填写施工记录，施工记录表中详细记录了桩位编号、桩长、断面面积、下沉（提升）搅拌喷浆的时间及深度、水泥用量、试块编号、水泥掺入比、水灰比。施工过程中质检员、技术负责人、监理工程师监督施工，施工记录报项目监理审批。2、施工质量保证措施1.对周围局部区域管线的保护措施：施工前对地下电缆、上、下水管线，调查清楚，并设立监测点，施工全过程实时监控：管线位移出现报警时，应立即采用控制搅拌桩的施工速度，调整工艺参数等有效措施。2.成桩施工期的质量控制：认真做好各施工班组作业人员分层次技术交底，以及上岗前的培训工作，持证上岗，确保岗位工作质量；材料供应部门在材料送至现场时，应同时提交材料质保单，水泥要做安定性试验，测试报告应在正式施工前完成，确保使用设计强度等级的水泥，进场水泥及时送检，合格后方可使用。明确作业要求。施工时质量员即时检查，作好隐蔽记录，班后由班长、质量员核对，防止出现差错。3.保证施工机械设备性能状态，施工时及时例保，对压浆泵进行每分钟压浆量检测，并准备应急备用压浆泵一套，从而确保喷浆的均匀性和连续性。在施工过程中，若因处理障碍物、机械设备环修、断电等意外情况发生而造成施工时间过长时，需在相邻两幅桩外侧进行补桩。4.确保桩身强度和均匀性质量要求：水泥流量、注浆压力采用人工控制，严格控制每桶搅拌桶的水泥用量及液面高度，用水量采取总量控制，并用比重仪随时检查水泥浆的比重。土体应充分搅拌，严格控制钻孔下沉、提升速度，使原状土充分破碎，有利于水泥浆与土均匀拌和；浆液不能发生离析，水泥浆液应严格按预定配合比制作，为防止灰浆离析，放浆前必须充分搅拌。5.发生管道堵塞，应立即停泵处理。等处理结束后立即把搅拌钻具上提和下沉1.0m后方能继续注浆，等1020秒恢复向上提升搅拌，以防断桩发生。3、特殊情况处理措施6.在碰到地面沟或地下管线无法按设计走向施工时，宜与设计单位、业主、监理共同协商，确定解决办法。7.施工过程中，如遇到停电或特殊情况造成停机导致成墙工艺中断时，均应将搅拌机下降至停浆点以下0.5m处，待恢复供浆时再喷浆钻搅，以防止出现不连续墙体；如因故停机时间较长，宜先拆卸输浆管路，妥为清洗，以防止浆液硬结堵管。8.施工冷缝处理：由常规套钻1个孔改为套钻2个孔来增加搭接的强度和抗渗度；严格控制上提和下沉的速度，做到轻压慢速以提高搭接的质量；如上述方法无法满足要求，采取在冷缝处围护桩外侧补搅拌桩方案，以防偏钻，保证补桩效果，素桩与围护桩搭接厚度约10cm，确保围护桩的止水效果。9.渗漏水处理：在整个基坑开挖阶段，我公司将组织工地现场小组常驻工地并备好相应设备及材料，密切注视基坑开挖情况，一旦发现墙体有漏点，及时进行封堵。具体采用以下方法补漏。引流管：在基坑渗水点插引流管，在引流管周围用速凝防水水泥砂浆封堵，待泥砂达到强度后，再将引流管打结。注浆：（1）配制化学浆液。（2）将配制拌合好的化学浆和水泥浆分别送入贮浆桶内备用。（3）注浆时启动注浆泵，通过2台注浆泵2条管路同时接上Y型接头从出水口外侧注浆加固的土体部位。（4）注浆过程中应尽可能控制流量和压力，防止浆液流失。五、主要物资和机械设备（一）主要机械配备情况根据本工程规模，结合甲方对工期的要求。在施工前应根据工程特点和我公司的机械情况，合理安排施工机械。在施工过程中合理安排机械进出场，充分利用，减少浪费。本工程主要设备需用计划见下表。1.拟投入的主要施工机械设备表序号设备名称规格型号数量功率用于部位生产能力1搅拌桩钻机JB-1601160×1搅拌桩良好2挖掘机1m31发动机土方良好3压浆泵BW-200215×2搅拌桩良好4空压机6m3145×1搅拌桩良好5电焊机500型420×4钢筋制作良好6配料机PL-800116配料良好2.施工所用测量仪器、仪表序号仪器设备名称规格型号单位数量1钢卷尺50米把32经纬仪J2-6台23水准仪DSZ3台24线锤3米只35塌落度筒只36水平尺500mm只57泥浆比重仪套2注：对以上各计量器具在使用前都经过专业检测单位检验，确保计量器具的使用有效性合乎标准要求。（二）主要材料情况根据工程进工提前做好材料计划，合理安排施工时间达到宏观控制。不能出现停工待料的情况。依据施工图纸本工程主要材料计划见下表：本工程主要材料表材料名称水泥数量6300T六、主要劳动力计划和投入的管理人员依据本工程图纸的工程量以及根据甲方要求的工期和配备的施工机械设备情况，本工程工程量大劳动强度高，结合人员配备情况各机械劳动力的安排如下表：序号岗位人数工作范围1班长3负责当班时间的工作安排2灌注钻工16负责当班时
