低温余热电站工业项目安装工程施工组织设计辽宁锅炉安装电气设备安装.doc

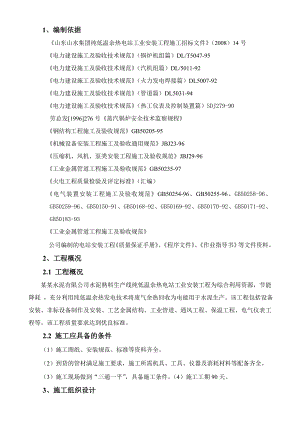

1、编制依据山东山水集团纯低温余热电站工业安装工程施工招标文件（2008）14号 电力建设施工及验收技术规范（锅炉机组篇）DL/T5047-95 电力建设施工及验收技术规范（汽机组篇）DL/5011-92 电力建设施工及验收技术规范（火力发电焊接篇）DL5007-92 电力建设施工及验收技术规范（管道篇）DL5031-94 电力建设施工及验收技术规范（热工仪表及控制装置篇）SDJ279-90 劳总发1996276号蒸汽锅炉安全技术监察规程 钢结构工程施工及验收规范GB50205-95 机械设备安装工程施工及验收通用规范JBJ23-96 压缩机、风机、泵类安装工程施工及验收规范JBJ29-96 工业金属管道工程施工及验收规范GB50235-97 火电工程质量检验及评定标准（汇编） 电气装置安装工程施工及验收规范GB50254-96、GB50255-96、GB50258-96、GB50259-96、GB50150-91、GB50168-92、GB50169-92、GB50170-92、GB50171-92、GB50183-93工业金属管道工程施工及验收规范公司编制的电站安装工程质量保证手册、程序文件、作业指导书等文件资料。2、工程概况2.1 工程概况某某水泥有限公司水泥熟料生产线纯低温余热电站工业安装工程为综合利用资源，节能降耗 ，充分利用纯低温余热发电技术将废气余热回收为电能用于水泥生产。该工程包括设备安装、非标设备制作及安装、工艺金属结构、工业管道、通风工程、保温工程、电气仪表工程等。该工程质量要求达到优良标准。2.2 施工应具备的条件（1）施工图纸、安装规范、标准等资料齐全。（2）到货的管材满足施工要求，施工所需机具、工具、仪器及消耗材料等配备齐全。（3）施工现场做到“三通一平”，具备施工条件。（4）施工工期90天。3、施工组织设计3.1 组织管理机构公司管理层根据工程结构特点和复杂程度，遵循合理分工与密切协作以及因事设职选人的原则，公司专门成立山东山水集团余热电站建设工程项目经理部，该项目部下设各施工职能部门及施工专业班组。管理部门包括计划、技术、物资供应、质量安全、生活保障等。组织管理机构如图所示项目经理技术负责人项目副经理设备材料管理保卫管理计划管理安全管理施工管理质量管理吊装队非标制作班保温预制队安装一队安装二队各工种生产班组 3.2 施工现场主要管理职责及分工项目部各级管理人员职责及分工如下：3.2.1 项目经理（项目副经理）（1）贯彻执行国家的有关方针、法律、法规和政策，执行企业的各项管理制度；（2）执行项目承包合同中所负责的各项条款；（3）根据业主、公司的要求和项目具体情况，确定项目管理的总目标，并进行目标分解；（4）抓好组织设计、人员选配、制定各种规章制度、明确有关人员的职责并建立项目的沟通机制；（5）履行合同义务，执行对合同的变更、合同条款的修整；（6）参加工程项目施工设计，包括工程进度计划和技术方案，制定安全生产和保持质量措施，并组织实施；（7）协调项目组织内外的各种关系，与有关的职能部门联系，确定工作中相互配合的问题以及有关职能部门需要提供的资料。3.2.2 技术负责人（1）负责质量体系的运行和管理工作，审批“项目质量计划”或“施工组织设计”；（2）参与编制工程总进度计划，审定分部、分项工程进度表；（3）负责监督、检查“质量计划”或“施工组织设计”的贯彻执行；（4）负责与业主或代表的工作协调，解决施工过程中出现的问题；（5）负责安排项目部质量管理员的工作，对施工工艺和工程质量的监督和检查；（6）负责组织重要材料品质检验和试验工作；（7）主持有关工程技术质量问题的会议；（8）负责对出现较严重不合格品的处置，组织纠正、预防措施的落实工作；（9）负责对工程的最终检验和材料、设备的试验组织工作。3.2.3 技术员职责（1）认真贯彻国家有关政策及各项规定，掌握技术标准和公司质量管理体系文件的要求，对工程技术负责；（2）熟悉图纸，参与设计交底、图纸会审、图纸自会审质量计划和单位工程施工组织设计及施工方案的编制工作，并负责向生产班组进行生产、技术、质量、安全等的技术交底；（3）监督检查施工现场，严格按设计图纸、技术标准、施工组织设计和质量计划等有关文件进行施工，并在施工中认真组织好班组自检、互检、交接检工作，逐日填写施工日志；（4）严格按施工规范及操作规程指导施工，随时检查工程质量，施工安全，发现问题及时采取纠正和预防措施；（5）施工中严格掌握和控制工、料、机的消耗，贯彻技术节约措施，降低工程成本；（6）负责办理由于业主方原因造成的停水、停电、待料等的经济签证；（7）加强对各班组的管理，保证施工质量满足业主要求；（8）工程竣工后协助项目负责人做好单位工程成本分析。3.2.4 质检管理员职责（1）负责本单位所有项目的工程质量检验工作；（2）监督检查进场的材料、半成品、构配件是否符合质量要求，不合格的不准使用；（3）做好施工过程中的质量检查，并核定质量等级；（4）组织和参加施工过程中的工序交接检，并对交方质量进行仲裁，填写工序交接检查记录表和结论意见；（5）参加质量事故的调查，协助项目领导开好质量分析会，制订纠正措施，监督整改措施的实施，符合要求后进行重新检验。3.2.5 计划员职责（1）参加投标项目的预算编制工作；（2）按照施工图纸编制施工图预算；（3）根据施工图纸编制材料计划；（4）及时编制图纸变更、经济签证的预算及材料计划；（5）负责工程的竣工结算。3.2.6 材料员职责（1）按照工程的需求，搞好分管的各项材料采购、供应管理工作；（2）按照各种规章制度的管理办法，搞好材料采购、检验、保管、保养、发放工作，并做好准确的标识和记录；（3）按照工程要求和有关规定及时索取供应商的资料，并提出对供应商的评价意见，送报公司主管部门进行审核；（4）按照材料合格供方名录确定合格物资供应商，按期完成物资采购计划；（5）在物资采购过程中，对违反合同的供应商，应立即报告计量材料处，并提出处理意见；（6）根据物资的性质妥善保管，对有储存期限的物资，详细计算是否能按期使用完，以及物资所处于的状况，要及时报告计量材料处，并提出处理意见；（7）按上级的规定要求，及时办理分管的各种物资的采购、调拨手续，结清账目，做好盘点核算工作。3.2.7 安全员职责（1）具有安全员资格证书。（2）熟悉建筑安全检查标准要求和安全操作知识。（3）具有较强的责任心和一定的管理技能。（4）独立协调、处理施工过程中存在的不安全现象和隐患。3.2.8 设备管理员职责（1）具有技术员以上职称。（2）熟悉建筑安装工程设备性能、用途，建立设备台帐，对设备进行统一编号。（3）负责施工机械设备的使用、维护保养等的管理工作。（4）能独立处理施工过程设备运行中存在的安全隐患。4.主要分部、分项工程的施工工艺、方法4.1 锅炉本体安装4.1.1 锅炉安装前的准备工作 4.1.1.1施工场地布置： 在每台锅炉基础附近设置钢结构组装平台，平台选用20槽钢搭设，下面用现浇C25混凝土基础加=20预埋钢板作支撑，基础规格为800×800×600，预埋钢板尺寸为500×500，此结构必须在设备到货前搭设完毕，且经质保工程师、焊接工程师、设备工艺责任人对其安装精度检查验收合格。 钢架组对平台材料表名 称规 程单 位数 量混凝土C20米313槽 钢20米360槽 钢16米450钢 板=20米24.64螺纹圆=16米604.1.1.2锅炉基础复查、划线和垫铁安装 （1）锅炉基础复查 锅炉开始安装前，基础强度应达到设计强度的70%，且必须经业主验收合格，质量证明文件齐全，并应符合下列要求: 符合设计和国家标准混凝土结构工程施工及验收规范的规定，其基础的允许偏差如下：项次项 目允许偏差(mm)1坐标位置(纵、横轴线)202不同平面的标高0-203平面外形尺寸±204凸台上平面外形尺寸0-205凹穴尺寸+2006平面的水平度每米5且全长107垂直度每米5且全长10 锅炉的中心线，各柱纵、横向中心线应与厂房建筑标准点核查无误。 （2）锅炉基础的划线 锅炉基础划线允许偏差为: a.柱子间:10m ±1mm b柱子相应对角线 10m 5mm >10m ±2mm >10m 8mm 在锅炉纵、横向中心线的两端(基础之外)预埋柱桩作为安装时检查和复核的基准，并在柱的样板上划出中心线，在每个柱桩的侧面标上其标高值。 在铲平的基础上按锅炉中心轴线方向划出十字中心线，并加以红漆作出标记，以此作为安装立柱时找正的依据。 （3）垫铁的布置: 用水准仪测量各立柱基础预理的绝对标高和相对标高，并以此确定各组垫铁的厚度，最后各组垫铁之间标高相对偏差不得超过lmm。 立柱基础表面与柱脚底板的二次灌浆间隙不得小于50mm。当间隙超过100m时，允许垫以型钢组成的框架再加调整垫铁，基础表面应全部打出麻面，放置垫铁处应凿平，其不平度应<1/1000。 垫铁要布置在立柱底板的立筋板下方，每组垫铁不应超过3块，厚的放在下面，最簿的放在中间，总厚度大于50mm，外露l020mm。 每个柱基均采用九组垫铁，其中一组为基准垫铁，置于柱中心部位，采用100圆钢或100×100方钢。根据测量柱基的不同标高进行加工，一次到位，其余8组采用100×200规格垫铁，要求表面平整，必要时应刨平。 在垫铁安装调整中，垫铁与垫铁、垫铁与立柱底板、垫铁与砼基础表面均应良好接触，钢构架找正后每组垫铁均应压紧，并用手锤(0.5kg)检查应无松动。待检查验收合格后，垫铁与垫铁之间，垫铁与立柱底板、预埋钢板间应焊牢。4.1.1.3设备验收在锅炉安装前应复查锅炉的型号、性能是否符合设计要求，依据蒸汽锅炉安全技术监察规程的规定检查随机文件是否齐全。根据设备清单和装箱单，对锅炉钢架及有关金属结构件进行清点和检查，并作出记录。（1）外形尺寸应符合图纸及技术要求，其允许误差如下: 钢结构件的长度偏差如下表：构件名称尺 寸 偏 差构 件 的 全 长 （L）<1000100030003001500050018000800110000100011500015000立 柱0-40-40-40-4+2-6+2-6+2-6梁、横梁0-40-60-80-100-100-100-10位条、支柱0-30-3
