会展中心单元式幕墙工程施工组织设计海南流程图节点图.doc

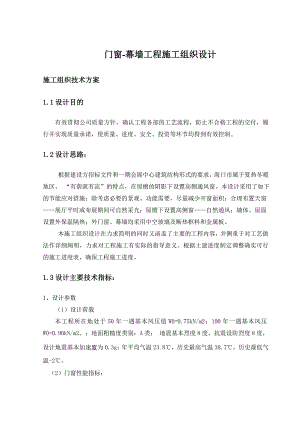

门窗-幕墙工程施工组织设计施工组织技术方案1.1设计目的有效贯彻公司质量方针，确认工程各部的工艺流程，防止不合格工程的交付，履行并实现质量承诺，使质量、进度、安全、投资等环节均得到有效控制。1.2设计思路：根据建设方招标文件和一期会展中心建筑结构形式的要求，海口市属于夏热冬暖地区， “有荫就有凉”的特点，在屋檐的阴影下设置高侧通风窗。本设计采用了如下的节能应对措施：除考虑必要的景观、功能需要，尽量减少开窗面积；合理布置天窗展厅平时或布展期间可自然采光；屋檐下设置高侧窗自然通风；墙体、屋面设置外保温隔热；外门窗、幕墙均采用中空玻璃及断热框料和金属板。本施工组织设计在力求简明的同时又函盖了主要的工程内容，并侧重于对工艺做法作详细阐明，力求对工程施工有实际的指导意义。根据土建进度制定调整确实可行的施工进度表，确保工程施工进度。1.3设计主要技术指标：1、设计参数（1）设计荷载本工程所在地处于50年一遇基本风压值W0=0.75kN/m2；100年一遇基本风压W0=0.90kN/m2。；地面粗糙度类别：A类； 地震基本烈度8度，抗震设防烈度8度，设计地震基本加速度为0.3g；年平均气温23.8，历史最高气温38.7，历史最低气温-2。（2）门窗性能指标：2.996QW/m2.kKN/ 2、传热系数：（k<2.996QW/m2.k）3、水密性： (351PaP1.5m3/m.h4、气密性： （<1.5m3/m.h）（3）幕墙性能指标：2.994QW/m2.kKN/ 2、传热系数：（k<2.994QW/m2.k）3、水密性： (352PaP498Pa) 4、气密性：（1.5q2.5m3/m.h）5、海南省沿海地区的自然气候条件及特点：台风大且频繁、雨水多、潮湿、大气盐份高、腐蚀性强、夏季长、温度高、日晒强烈、抗震要求高。2、构造与结构设计（1） 本工程的展厅和会议中心周边幕墙建议采用玻璃幕墙和点式钢结构驳接或点支式钢索驳接，金属幕墙-氟碳铝单板幕墙和太锌板幕墙，石材幕墙等。各类门窗、采光屋面、金属屋面以及雨罩的性能、构造、防火、防雷、结构设计均符合本招标文件所列现行国家规范之规定。（2） 半隐(全隐)铝合金单板、玻璃组合式单元幕墙可根据发包方提供的建筑进行分格设计（幕墙的横梁、主柱位置应与房间楼面隔墙相协调）由于主立面为弧形曲面，结构上可采用横锁型单元幕墙，面板采用防脱防滑移设计。提高板块的安全性。构造上需有防水、排水、气密、降噪等措施。（3）结构设计上参考震设防等级。抗震设计的幕墙在设防裂度地震作用下，经修理后幕墙仍可使用；在罕见地震作用下，幕墙的骨架不得脱落。幕墙及其连接应具有承载能力，钢度和相对于主体结构的位移能力，应采用弹性连接。关于埋件本工程中的原埋件已不适应，故需设计新埋件。后置埋件应考虑安全裕度和预埋方法。应采用低磨擦型六自由度连接支座保证单元幕墙安装精度。(4) 结构设计上防腐处理由于该项目处于大气盐份高、腐蚀性强的地区，金属幕墙及其钢结构表面的防腐处理应为重点要求处理。无设计要求的，用涂刷防腐涂料进行保护，以免大气盐分直接与结构表面接触，产生化学反应，腐蚀结构表面。（5）采光屋面采光屋面的设计，投标方法尽量使用精确轻质构件和装配手段，通过对钢、铝合金、玻璃等材料的理解和驾驭自如地进行创作，钢结构造型要新颖，不落俗套，要赋予金属构件以生动的机械美，创造出充分表现结构造型和材料特色的风格典雅的现代化屋面。采光屋面上应预留出电动窗帘的支架和轨道。（6）雨蓬雨蓬的主设计同屋面，结构需轻巧、牢固、有时代感、并考虑了雨水组织排放。(7)幕墙、采光屋面、雨蓬的设计在中标后积极配合招标方委托的设计院进行了深化设计。我方的设计应在取得中国建筑设计院认可后方可制作施工。1.4制作与施工（1）石材的加工所选天然石材应尽量不含硫化铁、氧化铁、盐分、炭质、粘土等以避免石材表面产生锈斑、返黄等现象。所有石材应在加工厂内加工，石材的钻孔、切割、倒棱、磨光，全部采用机械加工，对于孔径、孔距、几何尺寸等尽量提高加工精度和表面光洁度。（2）石材加工及安装质量如：光泽度、平整度、色差、表面缺陷都会影响装饰效果，安装前必须挑选、试拼，进行现场设计，使色调、花纹接近逐步过渡。安装前对选好的石材进行防水、防腐处理。（3）单元幕墙的加工制造单元幕墙构件一律在厂内用多头锯电脑控制的加工中心制作，以保证精度并全部在厂内组装完成，以提高幕墙质量，中空玻璃应在玻璃制造厂内加工完成。（4）采光屋面及雨罩的加工采光屋面及雨罩的钢结构的加工、制造应在专业钢结构工厂内按现行国家有关规范制造，夹胶玻璃也应在玻璃制造厂内加工完成。1.5检验和预验收各类幕墙、采光屋面、雨罩在加工制造过程中及完成后发包方有权利进行抽查和预验收，对已制作加工完成的成品、构件、主副材料要有产品合格证、材质报告，各种实验和检验要通过国家有关部门认可的检测机构检测、试验。各类检测报告、合格证书等一律提交原始件，成品和构件出厂前要进行自检，自检合格后发往现场安装。进场后的成品、构件、材料一律由发包方委托的监理部门进行外观、尺寸、焊缝质量、防火涂层等进行检验，安装后有关部门最终验收。验收前我项目部按现行国家规范和行业标准规定的内容提供质保资料。我方编制施工组织设计并经发包方和其委托的监理部门进行审核，合格后方可遵照施工。安装过程中的隐蔽工程需经监理部门验收后方可进行下一步安装。在安装过程中，不同金属之间要采用防止电化学腐蚀的措施。1.6产品加工产品质量的高低取决于原材料的质量、加工工艺、加工设备及质量控制手段等方面。及时供应优质安装材料是确保施工计划的落实、工程创优的根本保证。本工程材料除特殊需要现场加工外其余的均在公司生产厂内加工制作完成后采用汽车运抵现场，生产厂的加工顺序按现场项目部提交工程安装计划表及安装材料进场计划表由公司总部下达生产指标按期、按质、按量完成，生产加工全过程由公司质检员跟踪检验，并制定产品制作的质量检验计划，严格按照有关质量要求及程序制作本工程的全部材料，确保出厂材料均为优质品。本工程玻璃幕墙主要采用：展厅及会议中心点式幕墙10+12A+10外钢化、内面LOW-E；单元式框架幕墙：8+12A+8外钢化、内面LOW-E；综合框架式幕墙：8+12A+8双钢化、内面LOW-E。门窗：5+6A+5外钢化、内面LOW-E；弧形天窗：8+9A+6+0.76PVB+6外片钢化、内片LOW-E采用的玻璃确保具有上佳的装饰效果和采光作用，并保证能根据使用环境的要求，具有良好的隔音降噪、阳光控制、减少热传导、防震抗冲击等适应和改善建筑环境的功能。所有玻璃运抵工地现场后，我公司会同甲方有关人员一起按照规范对玻璃验收，只有合格的产品才能安装。1.7 门窗工程 根据设计要求，会议部分各功能区及防火分区连接处设置有防火门、铝合金门窗、木门、防火卷帘门等，下面就这些门的安装工艺及技术、质量要求等进行详述。1.7.1 防火门安装1、工序流程：找规矩弹线安装样板门框安装门扇安装安装五金2、操作工艺(1) 划线：按设计要求尺寸、标高和方向，画出门框框口位置线。(2) 立门框：门框一般埋入正负0.00标高以下20mm，必须保证框口上下尺寸相同，允许误差小于1.5mm，对角线允许误差小于2mm。将门框用木楔临时固定在洞口内，经校正合格后，固定木楔，门框铁脚与预埋铁件焊牢。然后在框的两上角墙上开洞，向框内灌注M10水泥素浆，待其凝固后方可装配门扇。(3) 安装门扇附件：安装门扇、五金配件及有关防火装置。门扇关闭后，门缝应均匀平整，开启自由轻便，不得过紧、过松和反弹现象。3、成品保护(1) 防火门装入洞口固定后，应检查四周边框和中间框架是否用规定的保护胶纸和塑料薄膜封贴包扎好，填嵌和进行表面墙体施工时，应防止污染成品。(2) 在室内外湿作业未完成之前，不能破坏门窗表面的保护材料。(3) 采取措施，防止焊接作业时电焊火花损坏周围材料。1.7.2 铝合金门窗安装1、铝合金门窗成品、半成品及其材质要求(1) 铝合金门窗的所用型材必须是国内有生产资质的厂家生产，并通过国家有关铝合金型材检验部门检验合格后的产品。所选用的型材、附件必须具有出厂合格证，材质检验报告书并加盖生产厂家印章。(2) 所选用的铝合金门窗半成品的生产厂家必须具备相应的生产资质。(3) 生产的铝合金门窗成品必须由具有相对应的检验资质的单位对铝合金门窗进行检验，并出具检验报告书，只有通过检验符合国家有关标准的铝合金门窗才能用于本工程中。(4) 铝合金门窗半成品的抗风压性能、抗空气渗透性能、抗雨水渗透性能必须经过有检验资质的单位进行检验，符合国家标准的规定，并满足使用的要求。2、安装准备(1) 根据图纸尺寸，检查洞口尺寸。(2) 检查洞口位置、标高是否符合设计图纸要求，有问题及时进行剔凿、修补。(3) 依据图示尺寸弹好窗中线和室内+50cm水平线，并在洞口墙体上弹好门窗框安装位置线。(4) 检查洞口预埋铁件的位置与铝合金门窗框上的连接铁脚位置是否匹配吻合，同时把孔洞内灰渣清理干净。(5) 材料、机具、工具准备齐全。3、安装程序(1) 门窗框就位：把门窗框放在洞口的安装位置线上，校正调整其垂直度、水平度和对角线，符合要求后用木楔临时固定。(2) 门窗框与墙体固定：用石棉布保护铝框，将框与预埋件用电焊焊牢。把铝框上的铁脚埋入槽口内，并用C25级细石混凝土或1：2水泥砂浆填实。(3) 填塞缝隙：门窗框与墙体间的缝隙按设计要求塞填。(4) 装门窗扇：装门扇，在门上框钻孔插入门轴，门下地埋设地脚，装置门轴。装窗扇，在上框内装上导轨和滑轮。(5) 安装五金配件：待交活、涂饰修理后即可安装五金配件。(6) 打胶、清理：玻璃与框扇接缝处应注入玻璃胶，并擦净门窗框、扇上的污物。4、操作工艺(1) 划线定位根据设计图纸中门窗的安装位置、尺寸和标高，依据门窗中线向两边量出门窗边线。以顶层门窗边线为准，用线坠或经纬仪将门窗边线下引，并在各层门窗口处划线标记，对个别不直的口边进行削凿处理。门窗的水平位置应以楼层室内+50CM的水平线为准向上反量出窗下皮标高，弹线找直。每一层必须保持窗下皮标高一致。铝合金窗披水安装：按施工图纸要求将披水固定在铝合金窗上，且要保证位置正确、安装牢固。(2) 防腐处理门窗四周外表面的防腐处理设计有要求的按要求处理。无设计要求的，用涂刷防腐涂料或粘贴塑料薄膜进行保护，以免水泥砂浆直接与铝合金门窗表面接触，产生化学反应，腐蚀铝合金门窗。安装铝合金门窗时，采用不锈钢件，否则必须进行防腐处理，以免产生化学反应，腐蚀铝合金门窗。(3) 铝合金门窗安装就位根据划好的门窗定位线，安装铝合金门窗框。并及时调整好门窗框的水平、垂直及对角线长度等符合质量标准，然后用木楔临时固定。(4) 铝合金门窗的固定当墙体上预埋件时，可直接把铝合金门窗的铁脚直接与墙体上的预埋件焊牢，焊接处需做防锈处理。当墙体上无预埋件时，可用金属膨胀螺栓或塑料膨胀螺栓将铝合金门窗的铁脚固定在墙上。(5) 门窗框与墙体间缝隙间处理铝合金安装固定后，应先进行隐蔽工程验收，合格后及时按设计要求处理门窗框与墙体之间的缝隙。当设计无要求时用弹性保温材料或玻璃棉毡条分层填塞缝隙，外表面留58mm深槽口填嵌嵌缝油膏或密封胶。(6) 门窗扇及门窗玻璃的安装门窗扇和门窗玻璃应在洞口墙体表面装饰完工验收后安装。推拉门窗在门窗框安装固定后，将配好的玻璃门窗扇整体安入框内滑槽，调整好与扇的缝隙即可。平开门窗在框与扇格架组装上墙、安装固定好后再安玻
