会议中心给排水施工方案.doc

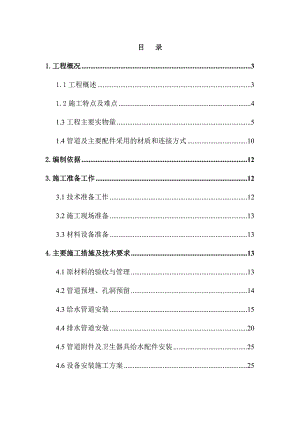

目 录1.工程概况31.1工程概述31.2施工特点及难点41.3工程主要实物量51.4管道及主要配件采用的材质和连接方式102.编制依据123.施工准备工作123.1技术准备工作123.2施工现场准备133.3材料设备准备134.主要施工措施及技术要求134.1原材料的验收与管理134.2管道预埋、孔洞预留144.3给水管道安装154.4排水管道安装204.5管道附件及卫生器具给水配件安装254.6设备安装施工方案254.7管道试压（灌水试验）与冲洗284.8 管道防腐和保温305.施工质量措施315.1 质量工作的指导思想315.2 质量方针315.3 质量管理目标315.4 质量保证措施316.施工安全措施326.1 临时用电安全技术措施326.2施工机具安全技术措施336.3 消防安全技术措施347.成品保护措施358.文明施工保证措施359.劳动力配置计划3610.施工机具计划3611.附图3711.1施工总平面布置示意图3711.2施工进度计划371.工程概况1.1工程概述厦门海峡交流中心·国际会议中心工程是厦门市一项重点工程,规划用地位于“会展北片区”，地处厦门岛的南半部分思明区的东端，可眺望金门诸岛。厦门市未来的城市结构由“一心”厦门岛和“两环”环状道路构成，其中本工程用地在城市结构中处于极其重要的位置。用地位于穿过厦门市区的“吕岭路”“ 莲前东路”以及由机场过来的环状“环岛路”相交的地方。用地周边道路为南侧的“会展北路”和东侧的“环岛路”。用地南侧是拥有大片草坪的国际会展中心前庭绿地。西侧和北侧的“会展北片区”作为将来开发的区域，规划为棋盘状的城市骨架，以及形成绿化带的南北轴、和以规划用地为原点的东西轴。本工程由国际会议中心（A区）、宴会厅（B区）、音乐厅（D区）和五星酒店（C区）等四个部分组成，总建筑面积平方米，其中地下室一层，建筑面积28101平方米。地面以上部分：国际会议中心五层，宴会厅三层，音乐厅一层，酒店十八层，总高约71.3米。本工程给水系统水源由市政管网引两根DN300给水管，通过位于A区地下室1-J1-N轴、1-21-5线的消防泵房及B区地下室1-B1-D轴、1-261-29线的生活泵房送往各个用户点。主要用水系统包括生活给水系统（冷水、热水）、冷却塔供水系统和消防系统，消防系统包括：消火栓系统、喷淋系统、雨淋系统、大空间智能灭火系统。给水系统供水方式：地下室、音乐厅、宴会中心厨房、宾馆洗衣房、游泳池和绿化用水等由市政管网直接供水；会议中心、宴会中心和冷却塔供水采用变频泵供水；宾馆采用水池水泵水箱供水。热水供应范围为宾馆所有部位全日制供应热水及宴会中心厨房，热源由3台燃气（油）蒸汽锅炉产生的蒸汽，通过位于B区、C区地下室的热交换机房，通过汽水容积式热交换器供应热水。本工程由厦门嘉诚投资发展有限公司投资兴建，上海建筑设计研究院有限公司设计，郑州中兴工程监理有限公司监理，*建设有限公司承建。1.2施工特点及难点l 施工区域广，施工移动作业点多，管理难度大。l 管道系统分类多，管线长，阀门种类及管配件多，工程安装量大。l 本工程是大型公共建筑，与土建、装饰、暖通、电气等专业施工配合密切，交叉作业多，成品保护量大。l 楼层层高较高，水管标高较高，架空管道，高空作业，作业难度和危险性大。l 地下室光线较暗，施工不便，需要增设大量照明。l 由于受楼层限制，管道安装吊车无法使用，采用土办法安装，效率低。l 管线布置错综复杂，与结构专业冲突位置在所难免，因此部分管线走向需现场重新排版。l 管道线路长，作业点线接口多，需要大量的试压、冲洗和调试。l 本工程面积大，雨排水管道必须满足结构需要屋面形成时，雨排水应尽快达到引水到地面管沟，为大量装饰工作创造条件，减少隐患。l HDPE虹吸雨水管道热熔焊的质量控制。l 施工工期要求紧，质量要求高。1.3工程主要实物量1.3.1主要设备实物量1.3.1.1消防泵房序号名称规格/型号单位数量备注1消火栓泵Q=40L/S H=128M N=90Kw台22喷淋泵Q=41L/S H=151M N=110Kw台23雨淋泵Q=90L/S H=90M N=132Kw台24大空间灭火系统泵Q=15L/S H=110M N=37Kw台25冷却塔供水变频泵Q=45M3/H H=45M N=15Kw台21.3.1.2生活泵房序号名称规格/型号单位数量备注1宾馆生活给水泵Q=110M3/H H=105M N=75Kw台22会议中心生活变频泵Q=50M3/H H=56M N=15Kw台23300 M3宾馆不锈钢 水箱SU444不锈钢个1440 M3会议中心 不锈钢水箱SU444不锈钢个15容积式热交换器V=6 M3 卧式SU444不锈钢RV-03-6H台26膨胀罐DN1000个17热水循环泵Q=8M3/H,H=15M,N=1.5Kw台21.3.1.3宾馆屋顶泵房序号名称规格/型号单位数量备注1消火栓补压泵Q=5L/S H=20M N=3Kw V=300L台22喷淋补压泵Q=1L/S H=20M N=1.5Kw V=150L台23生活补压变频泵Q=45 M3/H H=25M N=7.5Kw台2475M3生活水箱SU444不锈钢个2518M3消防水箱SU444不锈钢个11.3.1.4热交换机房（C区地下室）序号名称规格/型号单位数量备注1容积式热交换器6 M3 立式SU444不锈钢 RV-04-6H台22容积式热交换器8 M3 立式SU444不锈钢 RV-04-8H台43容积式热交换器10M3 立式SU444不锈钢 RV-04-10H台44膨胀罐DN1000个1DN1600个15热水循环泵Q=8M3/H H=15M N=1.5Kw台101.3.2主要材料实物量1.3.2.1生活给水系统（冷水）序号部位规格单位数量备注1A区地下室DN32DN150m4582B区地下室DN40DN150m4373B区上部结构DN40DN150m2274D区地下室DN20DN100m2285D区上部结构DN20m206C区地下室DN50、DN150m4397C区上部结构DN32DN200m29691.3.2.2生活给水系统（热水）序号部位规格单位数量备注1B区地下室DN50、DN150m2322B区上部结构DN50DN150m2363C区地下室DN50、DN150m3624C区上部结构DN15DN100m46211.3.2.3消火栓系统给水管序号部位规格单位数量备注1A、B区地下室DN65DN200m16032A区上部结构DN65DN150m29593B区上部结构DN65DN150m18264D区地下室DN65DN200m4595D区上部结构DN65DN150m2706C区地下室DN65DN200m8657C区上部结构DN65DN150m28911.3.2.4冷却塔供水管序号部位规格单位数量备注1A、B区DN100m3081.3.2.5喷淋系统给水管（不含放水管）序号部位规格单位数量备注1A区地下室m51002A区上部结构m115003B、D区地下室m60004B、D区上部结构m119005C区地下室m42006C区上部结构m210001.3.2.6喷淋系统放水管序号部位规格单位数量备注1A区地下室DN25、DN100m3162A区上部结构DN25、DN100m12373B区地下室DN25、DN100m3284B区上部结构DN25、DN100m8915D区地下室DN25、DN100m1236D区上部结构DN25、DN100m1397C区地下室DN25、DN100m3098C区上部结构DN25、DN100m19721.3.2.7雨淋系统给水管序号部位规格单位数量备注1A、C区DN50DN250m12961.3.2.8大空间灭火系统序号部位规格单位数量备注1A、B、C、D区DN50DN150m19471.3.2.9雨水系统序号部位规格单位数量备注1A区虹吸雨水管道De56De250m9612A区雨水管道De110m1213B区虹吸雨水管道De56De250m10664B区雨水管道De110m925D区虹吸雨水管道De160m306D区雨水管道De150m1377C区虹吸雨水管道De63De250m10291.3.2.10排水系统序号部位规格单位数量备注1A区废水管道DN（De）65DN（De）160m13712A区污水管道De110、De160m12093A区透气管道De50、De110、De160m2814B区废水管道DN（De）65DN（De）160m10685B区污水管道De65De160m3226B区透气管道De50、De110、De75m1687D区污水管道De50、De110、DN150、DN100m2468D区透气管道De50m209C区地下室废水管道De50De160m85110C区上部结构废水管道
