任丘热网工程施工组织总设计.doc

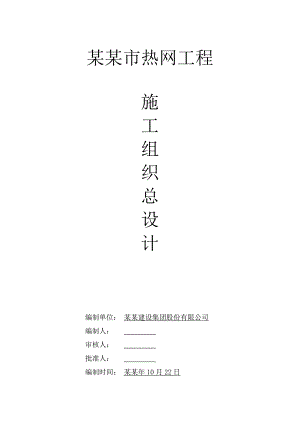

某某市热网工程施工组织总设计 编制单位： 某某建设集团股份有限公司编制人： 审核人： 批准人： 编制时间： 某某年10月22日 目 录1 编制说明31.1概述31.2编制依据3 2工程概况32.1工程简述32.2施工范围32.3工程工期42.4主要工程量42.5工程特点分析53各分部分项工程的施工方案53.1土建工程53.2管道安装工程93.3管道试压与冲洗、管网试运行113.4砼路面恢复工程124资源配备计划144.1主要施工机械设备及进场计划144.2试验和检测仪器设备表174.3 劳动力计划185工程物资的进场、保管计划196施工工期、进度计划及保证措施206.1施工工期206.2施工进度计划206.3施工工期保证措施227施工现场平面布置图及施工道路平面图227.1施工总平面布置227.2施工总平面图248质量管理体系与保证措施258.1质量目标258.2质量管理体系258.3质量保证措施268.4确保安济杯工程相应措施269保证安全生产，文明施工，减少扰民降低环境污染和嗓音的措施289.1安全管理体系与措施289.2环境保护管理体系与措施299.3文明施工管理措施3110冬季、雨季施工措施3210.1冬季施工技术措施3210.2雨季施工技术措施3311地下管线及其地上地下设施的保护加固措施3412管道对口机具及措施3513管道吊装、运输措施3614焊接管理方案3615施工安全防护措施3816管道内外部清洁及保证措施3817防止管道外护套损坏措施3918质量通病的预防与控制措施3919提高工程质量、保证工期、降低造价的合理化建议4020与其他单位及相关部门协调管理421编制说明1.1 概述本方案为某某市热网工程A标段热水管网工程施工实施而编制，同时根据甲方、设计的具体要求及施工图纸完善和修订后而编制。1.2 编制依据1.2.1 本工程施工投标文件及相关资料。1.2.2 有关施工标准、规范。（1）城镇供热直埋蒸汽保温管技术规程（CJJ104-2005）（2）城镇直埋供热管道工程技术规程（CJJ/T81-98）（3）压力管道安全管理与监察规定（4）城镇供热管网工程施工及验收规范（CJJ28-2004）（5）工业金属管道工程施工及验收规范（GB50235-2010）（6）现场设备，工业管道焊接工程施工及验收规范（GB50236-98）（7）工业设备及管道绝热工程施工及验收规范（GBJ126-89）（8）混凝土结构工程施工及验收规范(GB50204-2002)（9）砌体工程施工质量验收规范(GBJ50203-2002)（10）建筑地基与基础工程施工质量验收规范(GBJ50202-2002)（11）工业金属管道工程质量检验评定标准(GB50184-93)（12）建筑工程施工质量验收统一标准(GB50300-2001)（13）工业设备及管道绝热工程质量检验评定标准（GB50185-93）（14）高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管（CJ/T114-2000）（15）高密度聚乙烯外护管聚氨酯硬质泡沫塑料预制直埋保温管管件（CJ/T115-2001）1.2.3 同类工程施工经验。2 工程概况2.1工程简述 建设规模：某某年规划采暖面积为100万。 项目名称：某某市热网工程 工程地点：河北省某某市2.2施工范围电厂一级管道及分支管道沟槽开挖、回填以及道路恢复；管道、管件、阀门的安装、焊接及焊口100%UT（超声波探伤）+30% RT（射线探伤）、管网整体水压试验、配合管道预热、保温补口、单项和总体调试等。管沟槽长约5170米，最大管径DN12002.3工程工期 本工程工期两个月 日历天60个工作日2.4主要工程量 根据招标单位提供的资料，本工程主要安装实物工程量如下表序号名称及规格单位数量备注一管材预制直埋保温管D1200米10326预制直埋保温管D1120米12预制直埋保温管D500米12预制直埋保温管D400米60预制直埋保温管D300米36预制直埋保温管D250米24预制直埋保温管D150米12二阀门蝶阀DN1200个4蝶阀DN300个4球阀DN250个2球阀DN150个2三管件个290°弯头1.5D DN1220个290°弯头1.5D DN1120个290°弯头4D DN1200个1211°弯头30D DN1200个410°弯头33D DN1200个490°弯头1.5D DN200个1290°弯头1.5D DN100个2090°弯头1.5D DN400个2异径管DN1200*1100个2三通DN1200*500个2三通DN1200*400个2四超声波流量计DN400套1五防雨帽DN1400个22.5工程特点分析2.5.1本工程管段埋设在市区地段的，施工期间为保证市区交通安全和市民正常生活、工作环境，必须制定切实可行的环境、安全保证措施。2.5.2地下障碍物较多，隐蔽工程复杂，施工严格按市政有关资料施工，对发现的问题及时上报，采取相应措施，产权所属单位必须跟工程进度同步现场监护。2.5.3该工程施工战线较长,施工点分散,需加强调度管理和通讯联络。2.5.4工程施工前，根据现场实际情况编制降水及排水专项技术方案。3各分部分项工程的施工方案3.1 土建工程工艺流程：测量放线-沟槽开挖（需要提前降水）-基底处理（排水、夯实、垫砂）-下管-探伤实验-发泡-封发泡孔-管沟回填-素土夯实-管道清洗-验收。由于工程处于某某市区，根据本地城市管理规定，在施工前对施工沿线及各路口进行围护，围护采用钢架管支架，镀锌铁皮波纹瓦做围护，并沿线架设红灯警示。 根据现场实际情况考虑施工通道问题,在耕地施工段征地边界做相应调整:管道左侧征地宽度为7.5米,右侧宽度为12.5米, 右侧作为施工通道。3.1.1测量放线 首先与业主代表共同完成管道沿途座标及水准点的交接桩工作，做好点记标识。从已给定的水准点或坐标点出发，逐个测设，在测量过程中逐段检查需开挖基槽所处的位置，基槽定位完毕再重新复测一遍，确保管线路由满足设计要求。经监理单位复测合格后，进行施工。阀门井基础及转点定位采用全站仪和经纬仪进行，保证定位精度要求和定位准确性。阀门井标高控制采用水准仪测定，复测预留孔、预埋套管中心标高作为竣工高程测设成果汇入竣工资料。3.1.2施工降水及雨季排水3.1.2.1施工降水采用井点降水，排水进入市政管网或其它地段可排水处。 在测量放线定位后，需要降水部位，在管沟两侧设置降水井点，井点间距根据地下水位确定。随后安装降水管并进行降水。降水后地下水位应在工作面以下500mm左右。在降水3-5天后可进行局部开挖，以观察降水情况。如地下水位降至施工面以下，即全面开挖，否则应继续降水。3.1.2.2井及基板周围井点数量适当增加。 在井室周围，应适当增加降水井点数量（井点密度大于管沟周围），同样在降水3-5天后进行局部开挖，以观察降水情况，如达到降水要求，则进行大面积开挖。其余的井室和管道支架在降水时间达到后即可全面进行开挖。3.1.2.3雨季排水采用沟槽排水。 雨季施工时，应在沟槽底部一侧设置排水沟，每隔一定距离设一集水坑，安装潜水泵。在雨天随时清理沟内积水。3.1.3土方工程本工程管沟和基坑开挖应按设计及规范要求进行放坡，由于本工程地处市区管沟及基坑开挖无法放坡时，为了下步施工安全边坡采用钢板桩支护。沟底、槽底符合设计文件规定,否则应按要求进行处理。3.1.3.1管沟施工开挖前对线路地形图和线路断面中标明的地下构筑物进行现场标记，还应采用探测器探明作业带内埋设的管道、电缆、光缆及其它建筑或设施并设立标志，在进行核实无误后方可开挖。管沟开挖时应在管沟一侧作为堆土区，另一侧为施工作业及道路区，施工时应根据每段线路地下水情况及交通方便程度确定沟底宽度、坡度及是否布置排水沟来确定沟顶宽度，再确定堆土侧宽度及施工路段宽度。管沟另一侧应为施工专用路及管道堆放及焊接区。3.1.3.2管沟开挖大部分管沟采用机械开挖人工清槽方法施工，在开挖中根据每段土层进行适当放坡，机械挖土采用反铲机挖土，挖土时留出200300mm厚土
