企石镇江南大道市政工程施工组织设计.doc

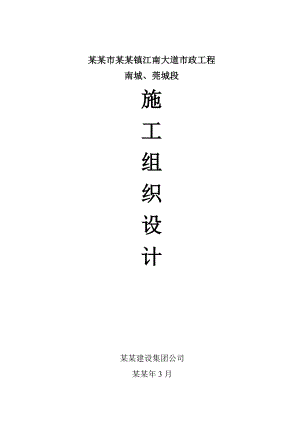

某某市某某镇江南大道市政工程南城、莞城段施工组织设计某某建设集团公司某某年3月目 录第一章：编制依据及原则5一、工程概况5二、编制依据5三、主要技术标准6四、主要工程数量表6第二章：全线的平面、高程控制方案10第三章：试 验13第四章：总体施工组织布置及规划16第一节、总体施工组织布置16（一）、施工组织机构16（二）、总体施工安排17第二节、施工准备18（一）、施工队伍准备18（二）、技术准备18（三）、现场准备19（四）、机械、设备进场准备19第三节、总体施工目标19（一）、工期目标19（二）、质量目标19（三）、安全、职业健康目标20（四）、文明施工目标20（五）、环境保护目标20第四节、总体施工规划及组织措施20（一）、规划原则及指导思想20（二）、施工组织措施21第五章：路基、路面及防护工程施工方案23一、路基、路面及防护工程23二、施工进度计划24三、施工方法及注意事项25（一）、 路基土方工程25（二）、 水泥稳定石粉渣底基层及基层28（一）、准备工作28（二）、试验路段31（三）、水泥稳定层施工工艺32（四）、水泥稳定层的质量要求36（五）、水泥稳定层施工要点37三、安砌侧（平缘）石37四、路基防护工程39六、雨季施工措施40第六章：排水工程施工方案40一、施工平面布置40二、人员及机械配置41三、施工方法及工艺流程411、施工准备：422、施工放样：433、基坑开挖：434、平基砼浇筑：445、稳管：446、管座砼浇筑：457、砂浆抹带：468、管坑回填：46第七章：电力工程施工方案46一、施工方案46二、安全生产、文明施工50第八章：通信工程施工方案51一、施工方法51二、安全生产、文明施工54第九章：雨季施工措施541.1 雨季土方施工：541.2雨季路基施工：551.3雨季砼施工551.4雨季施工其它注意事项：56第十章：工程质量管理措施56工程质量目标57工程质量管理组织体系57工程质量保证措施63工程质量实施措施65第十一章：工程工期管理措施66第十二章：工程安全管理措施67第一节 安全管理目标67第二节 安全管理网络图68第三节 安全生产管理措施69第十三章：文明施工管理措施70文明施工管理目标70文明施工管理网络70现场设施管理713.1 工地食堂713.2 工地浴室、厕所713.3 茶水棚713.4 保健站713.5 住宿、治安、消防、卫生管理规定713.6 场容、场貌72劳务管理73工程管理曲线74第十四章：施工总平面布置74第一节 接电、接水布置75第二节 施工便道75第三节 围场布置75第四节 排水组织75第五节 办公生活设施75第六节 现场宣传75附录图表76项目部组织机构图76填方施工工艺流程图76填方施工工艺流程图76填方施工工艺流程图77挖方施工工艺流程图78底基、基层施工工艺流程图79路缘石安装及人行道施工工艺流程图80箱涵施工工艺流程图81排水管线施工工艺流程图81排水管施工工艺流程图82给水管线施工工艺流程图83照明施工工艺流程图84植草护坡施工工艺流程图85质量保证体系框图86质 量 保 证 体 系 框 图87全 面 质 量 管 理 体 系 框88安全保障工作框图89工期保证体系图90施工进度计划横道图91施工总平面布置图92第一章：编制依据及原则一、工程概况某某市某某镇江南大道位于某某镇北部，为东西走向的城市主干道，其西起湖滨北路，东至环镇路，道路全长约1.3KM。江南大道为某某镇小海河以北片区主要的东西向城市主干道，其横贯北片区中部，同时也横穿东部工业园南城园区和莞城园区，江南大道的建设，对于带动某某镇北片区开发建设，推动东部工业园的启动，都有着十分重要的意义。本工程属江南大道第三段南城、莞城段（K2+644.656K3+980）。道路沿线现状地面标高大多在4.1710.66之间，全线地势平坦，地形起伏小。某某市（23 02N，113 45E）属热带和亚热带季风气候区，濒临南海，海洋和大陆均对某某气候有非常明显的影响，使某某气候温和多雨。某某年降雨量平均为1777.7毫米，最多2394.9毫米，最少972.2毫米；暴雨是某某常发的灾害性天气，平均每年有7-8场暴雨，日雨量最大可达367.8毫米，24小时雨量最大达到545.5毫米。二、编制依据1、中标通知书2、某某市某某镇总体规划（2006-2020）3、某某市某某镇江南大道市政工程地质勘察报告4、城市道路设计规范（CJJ37-90）5、城市道路交通规划设计规范（GB50220-95）6、城市道路和建筑物无障碍设计规范（JGJ-2001）7、市政工程勘察规范（CJJ56-94）8、公路线性设计规范（JTG D20-2006）9、公路路基设计规范（JTG D30-2004）10、公路沥青路面设计规范（JTG D50-2006）11、公路沥青路面施工技术规范（JTG F40-2004）三、主要技术标准1、 道路等级：城市主干路级2、 设计车速：50km/h3、 设计标准轴载：BZZ-1004、 设计使用年限：20年5、 路面结构类型：沥青路面6、 坐标系统：珠区坐标7、 高程系统：1985国家高程基准四、主要工程数量表序号工程项目单位数量备注一道路工程1挖一般土方M3111492填方M3222803缺方内运M3111314土工布（新旧交接处）M2505拆除路面（新旧交接处）M2256边坡植草防护M2671374%水泥稳定石屑(厚20CM)M233888机动车道86%水泥稳定石屑(厚2×15CM)M233888机动车道96%水泥稳定石屑(厚15CM)M220634人行道107cmAC-25C粗粒式沥青砼M233888116cmAC-20C中粒式SBS改性沥青砼M233888124cmAC-13C细粒式SBS改性沥青砼M23388813安砌C30砼立缘石(15×35×80CM)M283714安砌C30砼彩色方砖（25×25×6M22063415安砌花岗岩车止石根6016安砌C25砼树池平缘石（10×20×50CM）M135017安砌C25砼平缘石（100×20×8CM）M265718公交站台个3二排水工程1挖沟槽土方M3357322填中砂M3234403土方回填M3100454钢筋混凝土管(D=1800)M2135钢筋混凝土管(D=1650)M696钢筋混凝土管(D=1500)M447钢筋混凝土管(D=1200)M2328PRPP模压排水管(D=1000)M3509PRPP模压排水管(D=800)M130310PRPP模压排水管(D=600)M23411PRPP模压排水管(D=400)M44212PRPP模压排水管(D=300)M24713砖砌雨水检查井（2630×2630）座1114砖砌雨水检查井（2100×1100）座515砖砌雨水检查井（1800×1100）座216砖砌雨水检查井（1500×1100）座317砖砌雨水检查井ø1500座1818砖砌雨水检查井ø1250座2819砖砌雨水检查井ø1000座2820铸铁超重型井座及井盖ø700座2121方管结构复合材料井座及井盖ø700座74三给水工程1挖沟槽土方M3144802土方回填M336013回填砂M3108064焊接钢管DN200M1365焊接钢管DN300M1236焊接钢管DN400M867焊接钢管DN100M508给水铸铁管DN100M129PCCP钢筒混凝土管DN600M1340四电力工程1隐蔽式电缆沟(1.0×1.0M)M12502隐蔽式电缆沟(0.8×1.0M)M343机制玻璃钢管(4150 =8mm)M82砼包封4机制玻璃钢管(9150 =8mm)M17砼包封5机制玻璃钢管(16150 =8mm)M74砼包封6增强塑料管（UPVC-150=7mmM300排水管7电缆接线井1.0×1.2×1.4座28接地线（镀锌圆钢16）M16009接地极（角钢L50×50×5 L=2.5m）根70五通信工程1聚氯乙烯增强管（PVC-12110）M1250砼包封150米2聚氯乙烯增强管(PVC-4110)M80砼包封54米3聚氯乙烯增强管(PVC-6110)M196砼包封120米4小号直通型人孔井座45小号斜通型人孔井座26中号三通型人孔井座57中号直通型人孔井座128中号四通型人孔井座1六道路照明工程112m对称双臂钢杆灯套68215m半高杆灯套23铜芯交联聚氯乙烯护套电缆(5*25mm2)M5600接箱变4铜芯塑料护套软线（2.5mm2）M47005玻璃钢管（70 =3.5mm）M14606聚氯乙烯增强管（PVC-75 =3.5mm）M53007照明接线井（0.7*0.7*1.0m）座18七交通信号工程1接线沙井座42机制玻璃钢管70 =5mmM450八交通标志工程1热熔标线(澳洲涂料)M222722单柱三角形标志套2
