亿锋外墙保温施工方案(修订1).doc

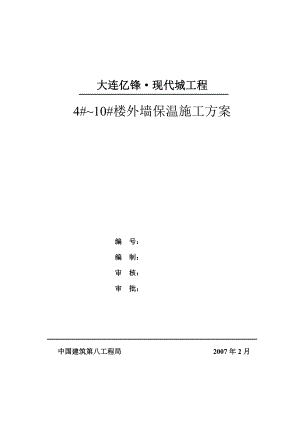

大连亿锋·现代城工程4#10#楼外墙保温施工方案编 号：编 制： 审 核：审 批： 中国建筑第八工程局 2007年2月聚苯乙烯发泡板外墙保温施工方案外墙保温技术由国外引进，聚苯板、挤塑聚苯板等虽然具有良好的保温、防水性，但由于其强度高、变形应力大，表面光滑、疏水难以粘结等原因，国外主要用于屋面及地下±0. 000以下。国内已普遍开始使用，但未经大型耐侯性试验验证，一些工程实际施工效果并不理想。【控制要点】外墙保温面层的裂缝是保温建筑的质量通病中的重症，防裂是墙体保温体系质量控制的关键。一旦保温层、保护层发生开裂、脱落，则建筑节能、防潮都保证不了，影响极坏、形成质量事故。【裂缝成因】1、保温材料自身变形及温差变形产生的变形应力大；2、聚苯板的导热系数为0.042W/（m·K），挤塑聚苯板导热系数为0.029W/（m·K），而抗裂砂浆的导热系数为0.93W/（m·K），两层材料的导热系数相差22及32倍，不同的导热系数导致不同的变形速度，从而在保温板与面层砂浆间存在温度应力，当这种温度应力大于其约束力时，裂缝就会产生；3、当夏季抗裂砂浆表面时，由于抗裂砂浆只有35 mm，当保温层的导热系数越低时，其阻隔热量的能力越强，使抗裂砂浆的表面温度达到5070，遇突然降雨则温度会降低到15左右，温差可达到4065，这样的温差变化及受昼夜和季节室外气温的影响，导致面层发生变形的量差很大，抗裂砂浆易产生裂缝。【解决方案】认识上应该这样看待：保温墙体不是孤立的体系，从构造上看，它大体上是由结构墙体、界面层、保温层、保护层以及外装饰防水层等组成，形成一个多功能的复合墙体，设计是龙头、材料是基础、施工是保证。通过查阅资料，成熟做法是“逐层渐变、柔性释放应力”的抗裂技术。急剧变化的温差产生的热应力集中发生在外保温的外表面，解决抗裂问题应遵循将温度应力、变形能量释放的原则。即保温体系各相邻构造层导热系数、弹性模量逐层渐变，抗裂砂浆应保证一定的柔韧性以便释放应力（里面进行耐碱涂塑玻纤网格布软配筋防止应力集中），涂料饰面时，理想的模式应为从抗裂砂浆层腻子层涂料层的柔韧变形逐渐增大，面砖装饰面时，应采用具有柔性的结构胶和勾缝胶。各构造层变形量设定：a、基层砼墙面的变形量为0.2；b、保温层的变形量为1 3；c、抗裂防护层的变形量为5% 7%；d、柔性腻子层的变形量为10% 15%；e、涂料装饰层的变形量为150%；这种设置能满足保温体系随时分散应力和释放应力的需要，各层材料的变形均未受到约束，满足逐层渐变、柔性释放应力的设计原则。下面依据外墙外保温建筑构造（一）（02J121-1）编制本工程外墙保温施工方案。1 工程概况大连开发区亿锋·现代城工程位于开发区五彩城8#地（五彩城东南侧），金马路北侧，所在场地东临金港大酒店，西临水晶宫，是集高层住宅、高层酒店式公寓、小高层住宅、多层商场、大面积地车库（含部分六级人防）为一体的大型现代小区，总建筑面积约24万平方米，9栋百米高层，一栋55米小高层。本工程4#10#楼外墙采用聚苯乙烯发泡板为主要保温隔热材料，以粘、钉结合方式与墙身固定，抗裂砂浆复合耐碱玻纤网格布为保护增强层，涂料饰面的外墙保温系统（真石漆部位保温做法需重新设计）。下面以4#楼为例，编制外墙保温施工方案。2 材料组成21聚苯乙烯发泡板及挤塑板外墙面使用的聚苯板规格为1200×600×40，平头式，阻燃型，表观密度20kg/m3，尺寸收缩率2%，吸水率3%。窗口四周内侧采用15、20mm厚挤塑板（为保证外保温压框10mm，可不同厚度用于窗口找差），表观密度40kg/m3。因膨胀聚苯板、挤塑板在自然环境中的时间60天或60蒸汽养护条件下5天时自身收缩变形可完成99%，实际当中很难达到，产品厂家通常是“以销定产”，为此要求板材采购时应确保其完成自身99%的收缩变形。防止上墙后造成接缝处收缩开裂。22专用聚合物粘结砂浆、面层抗裂砂浆厂家已配制好，现场施工时用手持式电动搅拌机搅拌，重量比为聚合物乳液：干粉=1：5，可操作时间不小于2h。粘结砂浆性能指标：项 目单 位指 标拉伸粘结强度与水泥砂浆原强度Mpa1. 0耐 水Mpa0. 6与聚苯板原强度Mpa0. 1耐 水Mpa0. 1可操作时间h1. 5聚合物抗裂砂浆性能指标：项 目单 位指 标拉伸粘结强度（常温下28d）Mpa1. 0可操作时间h1. 5水泥应采用强度等级42. 5的普通硅酸盐水泥，并用符合GB175-1999的要求，砂应符合JGJ52-1992的规定23固定件采用自攻螺丝配合工程塑料膨胀钉固定聚苯乙烯发泡板，要求单个固定件的抗拉承载力标准值0. 6KN，钉头深入砼基面深度25mm，公称直径810mm，钉帽直径50mm。24耐碱玻纤网格布用于增强保护层抗裂及整体性，宽度1000，每卷长度。项目单位指标网孔中心距mm4×4单位面积重量g/160断裂强力N/50mm100025聚乙烯泡沫塑料棒用于填塞膨胀缝，作为密封膏的隔离背衬材料，其直径按缝宽的1. 4倍选用。3 施工要求及条件31经业主、监理、总包、外保温施工单位联合验收的4#楼外墙体垂直、平整度满足规范要求，门窗框安装到位，阳台、挑檐等突出墙面部位尺寸合格，办理交接单后即可进行施工。32雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。33施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于5，风力不大于5级。4 施工工具壁纸刀（裁聚苯板及网格布用）、电锤（打膨胀锚固件孔用）、手持式电动搅拌器（搅拌砂浆用）、木锉或粗砂纸（打磨用）、其它抹灰专用工具。基层清理配专用聚合物粘结砂浆预粘板边翻包网格布粘贴聚苯板钻孔安装固定件聚苯板打磨、找平、清洁拌制面层聚合物抗裂砂浆清理嵌缝粘贴网格布抹罩面聚合物抗裂砂浆分格缝内填塞内衬、封密封胶验收沿弹出位置线抹面层聚合物抗裂砂浆中间验收5 工艺流程51基层清理511用掺10%UEA的1：1干硬性水泥砂浆将大模板穿墙螺栓眼、爬架预留眼等孔洞填塞紧密，表面抹平。512清理砼墙面上残留的浮灰，用掺10%火碱溶液清洗墙面，除掉脱模剂等油污，防止出现因基层不干净造成保温粘结砂浆与基面粘结不好现象出现。52墙面修补521剔除剪力墙接茬处劈裂的砼块、夹杂物、空鼓等，并重新进行修补，较厚处的修补可用聚合物粘结砂浆进行，具体为：用靠尺检查（鼓出部位画圈）鼓出部位用錾子剔凿用手持磨光机打磨用靠尺检查凹进部位用聚合物粘结砂浆修补至与周围部位平整度小于4mm522要求需粘贴挤塑板的砼表面平整度偏差不超过4mm，阴阳角方正、上下顺直。53配制砂浆531配制粘贴聚苯板的专用粘结砂浆。532施工时用手持式电动搅拌机搅拌，拌制的粘结砂浆重量比为聚合物乳液：干粉=1：5，边加水边搅拌，搅拌时间不少于5分钟，搅拌必须充分、均匀，稠度适中，并有一定粘度。533砂浆调制完毕后，须静置5分钟，使用前再次进行搅拌，拌制好的砂浆应在2h内用完。54预粘板端翻包网格布在阳台板、挑檐、伸缩缝等位置预先粘贴板边翻包网格布，将不小于220mm宽的网格布中的80mm宽用专用粘结砂浆牢固粘贴在基面上（粘结砂浆厚度不得超过2mm），后期粘贴聚苯板时再将剩余网格布翻包过来，做法及尺寸见后图。55粘贴聚苯板551施工前，需实测每栋楼的墙面垂直度、平整度，对于超差部位，进行剔凿，以满足下道工序施工需要。根据4#楼整个外墙立面的设计尺寸编制聚苯板的排板图，以达到节约材料、施工施工速度的目的。聚苯板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2板长，局部最小错缝不得小于200mm。552总包单位指定某一基面处理完成的楼层作为样板层交与外保温单位进行样板层施工。聚苯板的粘贴应从细部节点（如阳台、挑檐）及阴、阳角部位开始向中间进行。施工时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度（注：保温施工时控制阴阳角的顺直度而非垂直度），并要求事先用墨斗弹好底边水平线及100mm控制线，以确保水平铺贴，在区段内的铺贴由下向上进行。553粘贴聚苯板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2mm，板间高差不得大于1.5mm。当板间缝隙大于2mm时，须用聚苯板条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平整度高差大于1.5mm的部位应在施工面层前用木锉、粗砂纸或砂轮打磨平整。554切割聚苯板，从拐角处垂直错缝连接，要求拐角处沿建筑物全高顺直、完整。555用抹子在每块聚苯板周边涂50mm宽专用聚合物粘结砂浆，要求从边缘向中间逐渐加厚，最厚处达1015mm；注意在聚苯板的下侧留设50mm宽的槽口，以利于贴板时将封闭在板与墙体间的空气溢出。然后再在聚苯板上抹8个厚1020mm100的圆形聚合物粘结砂浆灰饼，如下图示：556用条点法涂好聚合物砂浆的聚苯板必须立即粘贴在墙面上，速度要快，以防止粘结砂浆表面结皮而失去粘结作用。当采用上图所示条点法涂抹聚合物粘结砂浆时，粘贴中禁止采用使板左右、上下错动的方式调整预粘贴板与已贴板间的平整度，而应采用橡胶锤敲击调整。目的是防止由于聚苯板左右错动而导致聚合物粘结砂浆溢进板与板间的缝隙内。557聚苯板按照上述要求贴墙后，用2m靠尺反复压平，保证其平整度及粘结牢固，板与板间要挤紧，不得有缝，板缝间不得有粘结砂浆，否则该部位则形成冷桥。每贴完一块，要及时清除板四周挤出的聚合物砂浆；若因聚苯板切割不直形成缝隙，要用木锉锉直后再张贴。558聚苯板与基层粘结砂浆在铺贴压实后，砂浆的覆盖面积约占板面的具体要求：10层及以下粘接面积率不小于40%， 11层至20层为不小于50%，20层以上为不小于60%，以保证聚苯板与墙体粘结牢固。559网格布翻包：从拐角处开始粘贴大块聚苯板后，遇到阳台、窗洞口、挑檐等部位需进行耐碱玻纤网格布翻包；即在基层墙体上用聚合物粘结砂浆预贴网格布，翻包部分在基层上粘结宽度80mm，且翻包网格布本身不得出现搭接（目的是避免面层大面施工时在此部位出现三层网格布搭接导致面层露网）。5510在门窗洞口部位的聚苯板，不允许用碎板拼凑，需用整幅板切割，其切割边缘必须顺直、平整、尺寸方正，其他接缝距洞口四边应大于200mm。5511为防止外窗漏水，本工程要求窗洞口四周侧壁聚苯板与主框间留通槽，在外窗主框安装完成并验收后由外窗施工单位在槽内打发泡剂、塞聚乙烯泡沫塑料棒及打耐侯密封胶。外窗通槽尺寸为15mm。为防止保温面层施工时槽内挤入面层聚合物砂浆，要求在槽内放置
