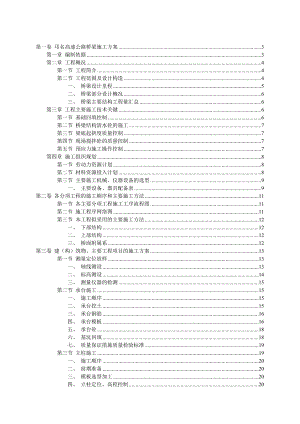

第一卷 邛名高速公路桥梁施工方案3第一章 编制依据3第二章 工程概况4第一节 工程简介4第二节 工程范围及设计构造4一、 桥梁设计里程5二、 桥梁部分设计概况6三、 桥梁主要结构工程量汇总6第三章 工程主要施工技术关键6第一节 基础回填控制6第二节 桥梁结构清水砼的施工7第三节 梁底起拱度质量控制7第四节 现场搅拌砼的质量控制7第五节 预应力施工操作控制7第四章 施工组织规划8第一节 劳动力资源计划8第二节 材料资源投入计划8第三节 主要施工机械、仪器设备的选型9一、 主要设备、器具配备表9第二卷 各分项工程的施工顺序和主要施工方法11第一节 各主要分项工程施工工序流程图11第二节 施工程序网络图11第三节 本工程拟采用的主要施工方法12一、 下部结构12二、 上部结构12三、 桥面附属系12第三卷 建（构）筑物、主要工程项目的施工方案13第一节 测量定位放样13一、 轴线测设13二、 标高测设14三、 测量仪器的检测15第二节 承台施工15一、 施工顺序15二、 承台挖土15三、 承台钢筋16四、 承台模板16五、 承台砼18六、 基坑回填18七、 质量保证措施质量检验标准19第三节 立柱施工19一、 施工顺序20二、 前期准备20三、 模板选型加工20四、 立柱定位、高程控制20五、 立柱钢筋20六、 立柱模安装与拆除21七、 立柱砼21八、 清水砼施工工艺控制22九、 现场搅拌砼质量控制23十、 质量保证措施和质量检验标准24十一、 立柱施工安全技术要求24第四节 墩台帽施工25一、 施工顺序25二、 支架范围内地基处理25三、 墩台帽定位25四、 墩台帽支架25五、 墩台帽钢筋制作与绑扎26六、 钢筋骨架加工要求26七、 墩台帽模板27八、 墩台帽砼27九、 质量保证措施和质量检验标准27十、 墩台帽施工安全管理28第五节 附属设施的施工安装29一、 落水管安装29第二章 雨季施工措施29第一节 雨季施工措施29第三章 工程质量管理措施31第一节 工程质量目标31第二节 工程质量管理组织体系31一、 质量管理三级监督组织体系31二、 施工过程三级质保体系人员责任落实细则32第三节 工程项目质量保证体系36第四节 保证工程质量的监控和程序控制体系37第五节 工程质量保证措施38一、 工程质量控制措施38二、 工程质量实施措施40第六节 严格执行监理程序42第四章 施工工艺框图43第一节 箱梁施工43第一卷 邛名高速公路桥梁施工方案第一章 编制依据本工程施工组织设计的编制依据为：国道318线邛名高速公路第-10标段:K21+520K22+750招标文件国道318线邛名高速公路第-10标段:K21+520K22+750施工招标图国家建设部、交通部有关道路工程的施工规范、规定、规则：1、道路桥涵施工技术规范 JTJ041-20002、公路工程技术标准 JTGB01-20033、公路桥涵设计通用规范 JTGD60-20044、公路桥涵施工技术规范 JTJ041-20005、钢筋混凝土工程施工及验收规范 GBJ50204-20026、公路桥涵地基与基础设计规范 JTJ024-857、公路钢筋混凝土及预应力混凝土桥涵设计规范 JTGD62-20048、市政道路工程质量检验评定标准 CJJ1-909、城镇环境卫生设施设置标准 CJJ27-200510、混凝土结构工程及验收规范 GB 50092-96 11、钢筋焊接及验收规程 JGJ18-96 12、建筑工程施工现场供用电安全规范 GB50194-93 13、建设工程项目管理范 GB/T50326-2001 14、建设工程文件归档整理范 GB/T50328-2001 15、城市道路交通规划设计范 GB50220-95 16、硅酸盐水泥、普通硅酸盐水泥 GB17599第二章 工程概况第一节 工程简介本标段工程属国道318线邛名高速公路，位于邛崃市平乐镇，设计里程桩号自K21+520至K22+750组成，主线全长1230m。邛名高速公路是邛崃市与名山县连接的唯一高速公路。该工程属新建市政工程，主线路面为双向四车道高速公路，沥青砼结构；改线路面为水泥砼结构。第二节 工程范围及设计构造国道318线邛名高速公路第-10标段由K21+520至K22+750，长约1.23公里，双向四车道高速公路,设计行车速度80km/h，主线中桥1座（跨A匝道桥），长41.05m；小桥1座，长10m；主线路基长1138.95m，匝道路基段长1554.283m，另设置改线道路全长1904.829m，宽4.5m；及其他构造物等。根据实地勘查，沿线地形拓宽范围内比较平坦，只是在东侧有部分山坡，北侧A匝道部分路段的填方量及填方高度较大，原有的市政设施有：北侧高架电力杆线、高压电缆、灌溉渠、排水沟，通讯电缆、天然气管道，红线内有大量茶叶地。沿线的主要路口是AK0+000 T形交叉，L1K1+051.228 T形交叉。高速公路设计技术指标及沿线设施：1、道路等级：高速公路。2、设计车速：80km/h；。3、设计年限：15年（沥青砼路面），30年（水泥砼路面）4、标准轴载：BZZ-1005、路面材料：、主线上面层：4cm厚细粒式密级配改性沥青砼（AC-13C）中面层：5cm厚中粒式密级配普通沥青砼（AC-20C）下面层：7cm厚粗粒式密级配普通沥青砼（AC-25C）下封层：8mm改性乳化沥青稀浆封层基 层：20cm厚水泥稳定碎石底基层：30cm厚水泥稳定碎石垫 层：15cm厚未筛分水泥碎石/石灰土碎石、互通立交匝道及200m以上连接线上面层：4cm厚细粒式密级配改性沥青砼（AC-13C）下面层：5cm厚中粒式密级配普通沥青砼（AC-20C）下封层：8mm改性乳化沥青稀浆封层基 层：20cm厚水泥稳定碎石底基层：20cm厚水泥稳定碎石垫 层：15cm厚未筛分水泥碎石/石灰土碎石、桥面铺装上面层：4cm厚细粒式密级配改性沥青砼（AC-13C）下面层：5cm厚中粒式密级配普通沥青砼（AC-20C）桥面专用防水涂层、收费广场及200m以内连接线面 层:28cm水泥砼基 层:20cm二灰稳定碎石底基层:20cm 水泥稳定碎石被交叉二级公路面 层：22cm水泥砼基 层：20cm二灰稳定碎石被交叉三、四级公路及通道面 层：20cm水泥砼基 层：18cm二灰稳定碎石一、 桥梁设计里程 人行天桥K21+840 全长71.25m二、 桥梁部分设计概况上部结构2跨71.52M(主线)简支箱梁下部结构扩大基础三、 桥梁主要结构工程量汇总项目砼（m3）水泥砂浆（m2）钢筋（T）橡胶支座（个）钢绞线（T）回填（m3）土方开挖（m3）工程量190.7912029.05160.454290.2334.2第三章 工程主要施工技术关键针对本工程具有的综合性重大市政工程的设计构造特点，结合以往工程施工经验分析，从保证工程质量的重点要求出发，从工程的内在质量、外观质量和功能满足三个质量方面的要素考虑，择取以下五个工程施工环节作为本工程的主要施工技术控制关键，作为施工方案编制、施工过程动态管理的控制重点，以确保重点部位的施工质量来带动工程整体质量水平的提高。第一节 基础回填控制本工程基础施工中，回填质量是控制桥台路面接口处平整的基础。所以，提高桥台台背填筑压实度、平整度确立为本工程施工质量的技术控制关键之一。第二节 桥梁结构清水砼的施工市政工程对外观质量有特殊的要求。所以，保证砼结构表面平整，色泽一致、无明显色差、无明显接槎缝确立为本工程施工质量的技术控制关键之二。第三节 梁底起拱度质量控制本工程主线桥梁上部结构为预应力小箱梁，对预制构件加工和安装的起拱度控制将直接影响到板底平整和桥面标高的质量。为此，在预制构件加工时将严格控制预应力张拉及放张条件，确保相邻板起拱度偏差控制在要求的范围内，并将此作为本工程施工质量的技术控制关键之三。第四节 现场搅拌砼的质量控制本工程所有砼均采用现场搅拌砼。由于砼需量大，又处重点结构部位，因此，现场搅拌砼质量的有效控制是确保砼结构的内实外光的关键因素。所以，提高现场搅拌砼质量确立为本工程施工质量的技术控制关键之四。第五节 预应力施工操作控制本工程上部结构为预应力结构，预应力施工操作的控制是提高工程结构的安全性和可靠性的重要保证。为此，预应力施工操作控制确立为本工程施工质量的技术控制关键之五。第四章 施工组织规划第一节 劳动力资源计划人力资源计划月份2009.12月3月4月5月6月7月8月人数10303030105第二节 材料资源投入计划序号材料名称单位数量材料进场、结束时间1钢筋t29.052009.03.102009.06.302钢绞线t0.452009.04.012009.05.103木材m3102009.3.012009.05.304立柱模具套22009.03.102009.05.315模板M21002009.3.202009.04.106钢管架T302009.03.152009.04.107水泥T602009.03.102009.7.10注：本计划为正常流水作业情况下的材料资源投入。第三节 主要施工机械、仪器设备的选型一、 主要设备、器具配备表(1) 主要设备配备表序号机械名称规格型号单位数量主要用途1装载机台12挖土机WY100台13打夯机台2路基施工4汽车吊 80t台2材料装卸、预制构件吊装5汽车吊8t台1设备周转6运输车辆15t台2土方施工7运输车辆8t座2设备周转8钢筋机械 辆3钢筋加工说明：以上设备按工程实际需要及时进场。
